Yokomo BD10 User Manual

14
袋 #9 の内容
Bag#9Contents
袋 #10 の内容
Bag#10Contents
このページで使用するパーツ
Partsusedonthispage

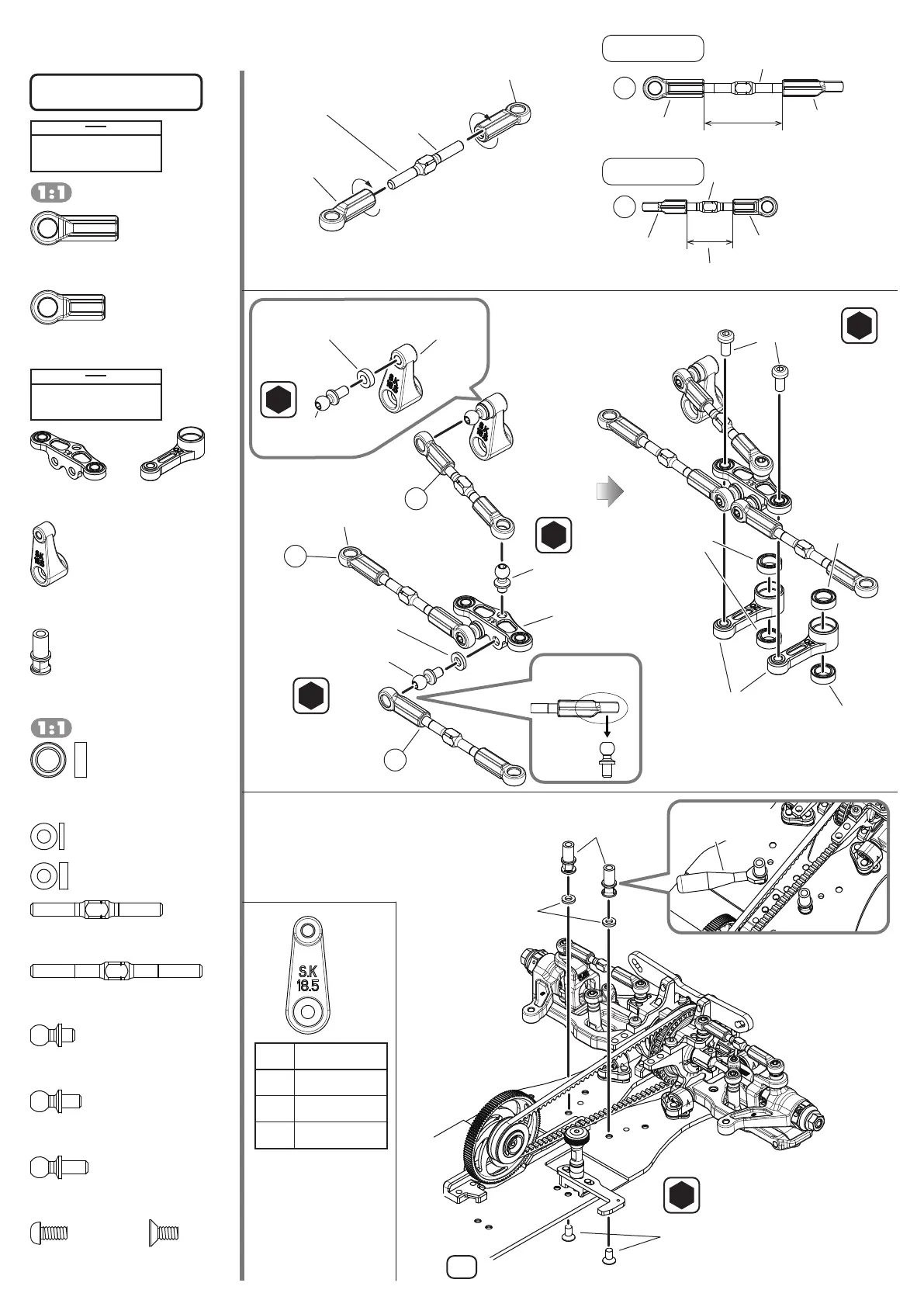

12. ステアリングロッド , ベルクランクの組立て

SteeringRod,BellCrankAssembly
B9-207
ボールエンドキャップ×4
BallCup
B9-207
ボールエンドキャップ (S)×2
BallCup(S)
B8-206SH
ロッドエンドボールS×2
BallStudS
ZC-F36
M3x6サラビス×2
FHSScrew
ZC-BH36
M3x6ボタンヘッド×2
BHSScrew
ZC-A3620B
2mmアルミスペーサー・黒×1
2mmAluminumSpacer・Black
ZC-A3610B
1mmアルミスペーサー・黒×4
1mmAluminumSpacer・Black
B9-TB30A
30mm ターンバックル×1
30mmTurnbuckle
B9-TB39A
39mm ターンバックル×2
39mmTurnbuckle
B8-206SSH
ロッドエンドボール SS×1
BallStudSS
BB-850P
5x8ベアリング×4
Bearing
B9-204
サーボホーン×3
ServoHorn
各社用 3 タイプ入っています。
3differenttypesincluded.
B10-202SBL
ベルクランク×2
BellCrank
B9-201LBA
センターリンク×1
CenterLink
B8-206MH
ロッドエンドボール M×1
BallStudM
B9-201P
ベルクランクポスト×2
BellCrankPost
1 セット作ります。
Assemble1Set.
D
17.6mm
B9-TB30A
30mm ターンバックル
30mmTurnbuckle
B9-207
ボールエンドキャップ (S)
BallCup(S)
B9-207
ボールエンドキャップ (S)
BallCup(S)
使用するサーボにより長さ調整が必要です。
Lengthtuningisrequiredbytheservotobeused.
2 セット作ります。
Assemble2Sets.
C
25.2mm
B9-207
ボールエンドキャップ
BallCup
B9-207
ボールエンドキャップ
BallCup
B9-TB39A
39mm ターンバックル
39mmTurnbuckle
ターンバックル
Turnbuckle
片側が逆ネジになっています。
Onesideoftheturnbuckleis
reversethreaded.
ボールエンドキャップ
BallCup
ボールエンドキャップ
BallCup
SD-TBL
ターンバックルレンチ
TurnbuckleWrench
SD-TBL
ターンバックルレンチ
TurnbuckleWrench
ZC-A3610B
1mmアルミスペーサー・黒
1mmAluminumSpacer・Black
B9-201P
ベルクランクポスト
BellCrankPost
ZC-F36
M3x6サラビス
FHSScrew
2.0
2.0
ZC-BH36
M3x6ボタンヘッド
BHSScrew
BB-850P
5x8ベアリング
Bearing
BB-850P
5x8ベアリング
Bearing
BB-850P
5x8ベアリング
Bearing
B10-202SBL
ベルクランク
BellCrank
向きに注意
Payattentiontothe
directionofthepart.
向きに注意
Payattentiontothe
directionofthepart.
ZC-A3620B
2mmアルミスペーサー・黒
2mmAluminumSpacer・Black
B9-204
サーボホーン
ServoHorn
B8-206MH
ロッドエンドボール M
BallStudM
2.0
C
D
ZC-A3610B
1mmアルミスペーサー・黒
1mmAluminumSpacer・Black
B8-206SH
ロッドエンドボールS
BallStudS
B9-201LBA
センターリンク
CenterLink
B8-206SSH
ロッドエンドボール SS
BallStudSS
2.0
2.0
C
反対側も対称に組立てます。
Assembleeachsidein
thesamemanner.
刻印
Mark
メーカー
Manufacturer
F
フタバ
Futaba
H
ハイテック
Hitec
S.K
サンワ /KO/JR
Sanwa/KO/JR
付属のサーボホーンには刻印が
入っています。
使用するメーカーに合わせてお
選び下さい。
Theincludedservohorns
aremarkedwithaletter
designatingservo
compatibility.
Selecttheservohorn
matchingtheservobeing
used.
