Yokomo GT1 User Manual

袋 #5 の内容
Bag#5Contents
このページで使用するパーツ
Partsusedonthispage

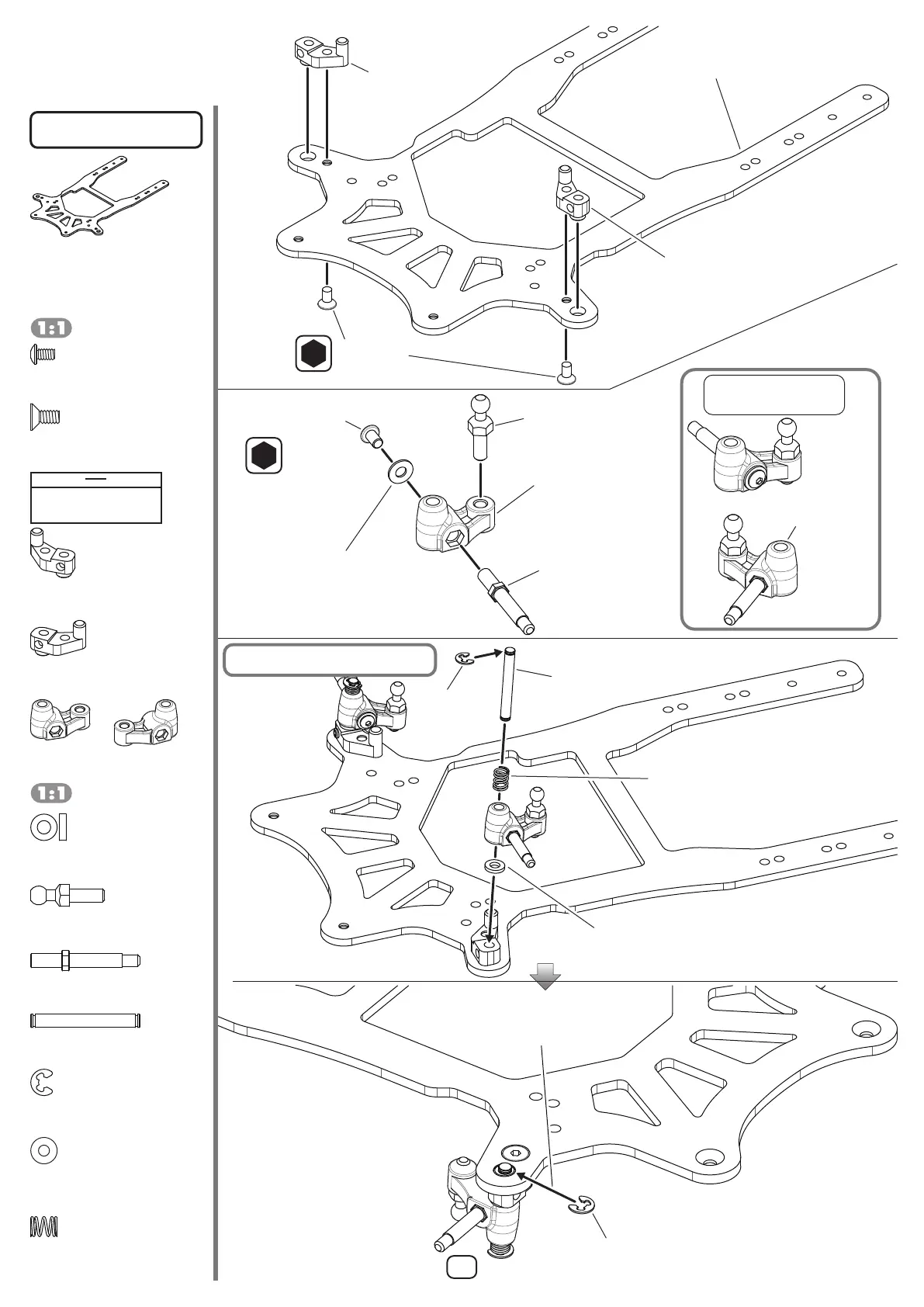

6. アッパーシャーシの組立て

UpperChassisAssembly
GT1-07C10
キングピンマウント (L)×1
KingPinMount(L)
GT1-03
アッパーシャーシ×1
UpperChassis
GT1-07ST
ステアリングブロック (L)&(R)各 1
SteeringBlock(L)&(R)1Ea
ZC-206BA
ロッドエンドボールL×2
RodEndBallL
GT1-13
フロントアクスル×2
FrontAxle
ビス袋から必要に応じてお選びください。
Pleasechoosefromscrewbagsas
needed.
ZC-F36-A
M3x6サラビス ×2
FHSScrew
ZC-BH254A
M2.5x4ボタンヘッドx2
BHSScrew
GT1-07C10
キングピンマウント (R)×1
KingPinMount(R)
ZC-A3610BA
1mmアルミスペーサー・黒×2
1mmAluminumSpacer・Black
GT1-14
キングピンシャフト×2
KingPinShaft
ZC-413
Eリング・2.5mm×4
E-Ring
GT1-13
φ2.3mmxφ6.5mmx0.5mm
ワッシャー ×2
Washer 
YX-14S45
キングピンスプリングφ0.45mm×2
KingPinSpring
ZC-413
Eリング・2.5mm
E-Ring
溝にはめ込む
Attachtothegroove.
R 側も対称に組立てます。
Assembleeachsideinthesamemanner.
ZC-413
Eリング・2.5mm
E-Ring
GT1-14
キングピンシャフト
KingPinShaft
ZC-A3610BA
1mmアルミスペーサー・黒
1mmAluminumSpacer・Black
YX-14S45
キングピンスプリングφ0.45mm
KingPinSpring
②
①
R 側も対称に組立てます。
Assembleeachsideinthe
samemanner.
GT1-07ST
ステアリングブロック (R)
SteeringBlock(R)
ZC-206BA
ロッドエンドボールL
RodEndBallL
GT1-07ST
ステアリングブロック (L)
SteeringBlock(L)
GT1-13
フロントアクスル
FrontAxle
GT1-13
φ2.3mmxφ6.5mmx0.5mm
ワッシャー
Washer
1.5
ZC-BH254A
M2.5x4ボタンヘッド
BHSScrew
2.0
ZC-F36-A
M3x6サラビス
FHSScrew
GT1-07C10
キングピンマウント (L)
KingPinMount(L)
GT1-07C10
キングピンマウント (R)
KingPinMount(R)
GT1-03
アッパーシャーシ
UpperChassis
9
