Yokomo YD-2RX User Manual

2.0
六角レンチ（2.0mm）
AllenKey(2.0mm)
7

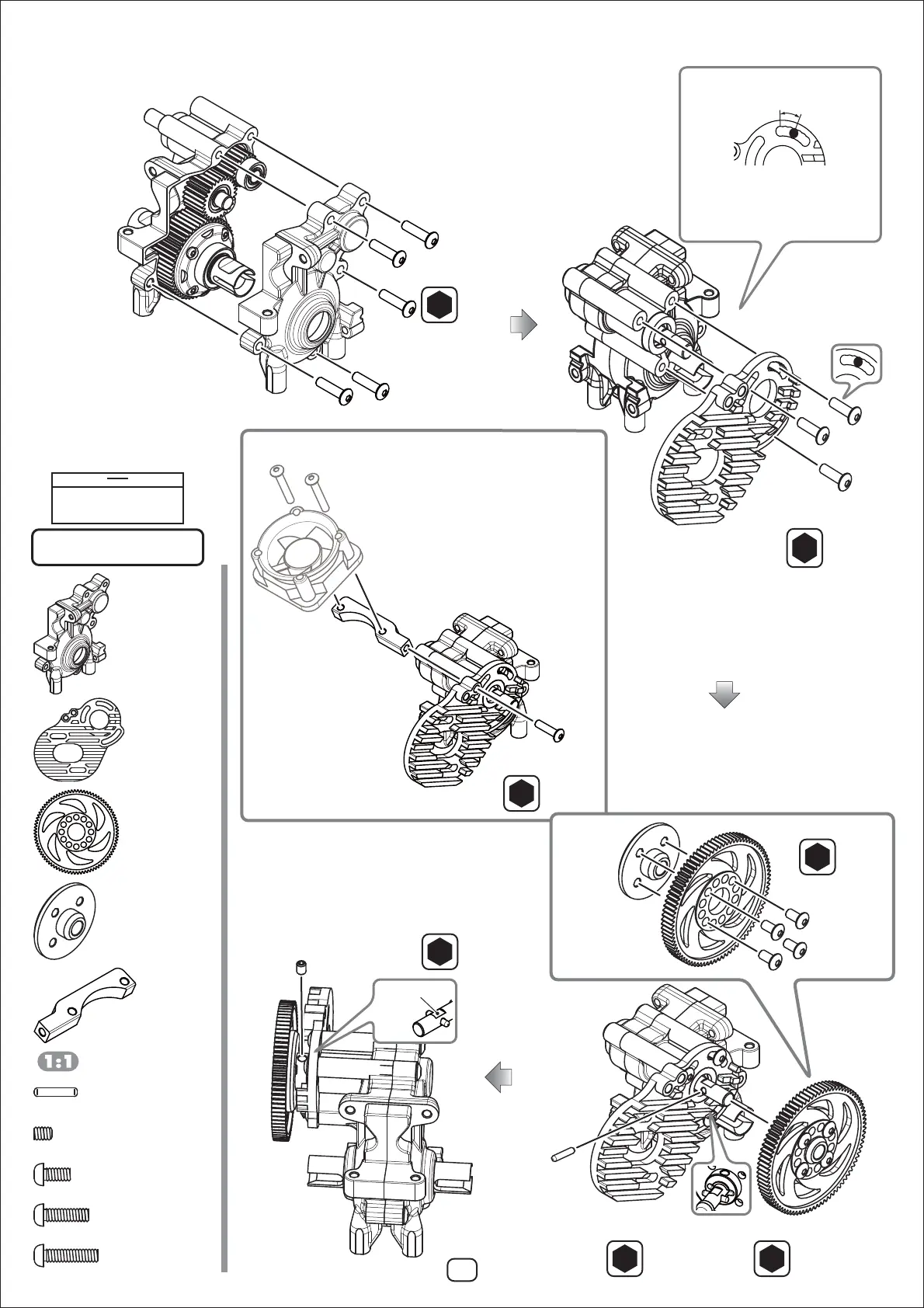

5. ギヤボックスの組み立て
GearBoxAssembly
ZC-BH312
M3x12ボタンヘッド
BHSScrew
2.0
Y2-RMC-02
ギヤボックス L
GearBox
L
ZC-BH36
M3x6ボタンヘッド×4
BHSScrew
ZC-SS34
M3x4セットスクリュー×1
SetScrew
ZC-BH310
M3x10ボタンヘッド×3
BHSScrew
ZC-BH312
M3x12ボタンヘッド×6
BHSScrew
●ファンマウントを装着する場合
FanMountInstallation
ZC-BH312
M3x12ボタンヘッド
BHSScrew
2.0
D-CFS/Ｄ-CFR/D-CFP
RP-031/RP-033
30 ㎜ファン（別途ご用意下さい。）
Fan(Soldseparately.)
Y2-304SM
ファンマウント
FanMount
M3 ビス（別途ご用意下さい。）
M3Screw(Soldseparately.)
1.5
六角レンチ（1.5mm）
AllenKey(1.5mm)
ZC-BH310
M3x10ボタンヘッド
BHSScrew
2.0
Y2-RMC-04
モータープレート
MotorPlate
取付け可能範囲
Mountingrange.
ディフューザーを使用する場合は、下
から3個目以上の穴位置で固定します。
Wheninstallingthediffuser,
attachitatthethirdormore
positionfromthebottom.
Y2-631
ドライブピン×1
DrivePin
袋#4の内容
Bag#4Contents
このページで使用するパーツ
Partsusedonthispage
Y2-RMC-02
ギヤボックス L×1
GearBox
L
Y2-RMC-04
モータープレート×1
MotorPlate
SG-A4884
スパーギヤ 84T×1
SpurGear
Y2-304SM
ファンマウント×1
FunMount
Y4-630
スパーギヤハブ×1
SpurGearHub
SG-A4884
スパーギヤ 84T
SpurGear
Y4-630
スパーギヤハブ
SpurGearHub
2.0
ZC-BH36
M3x6ボタンヘッド
BHSScrew
Y2-631
ドライブピン
DrivePin
ӱ
Ӳ
ZC-SS34
M3x4セットスクリュー
SetScrew
1.5
平らな面
Flatside
