Yokomo YD-2RX User Manual

8
2.0
六角レンチ（2.0mm）
AllenKey(2.0mm)

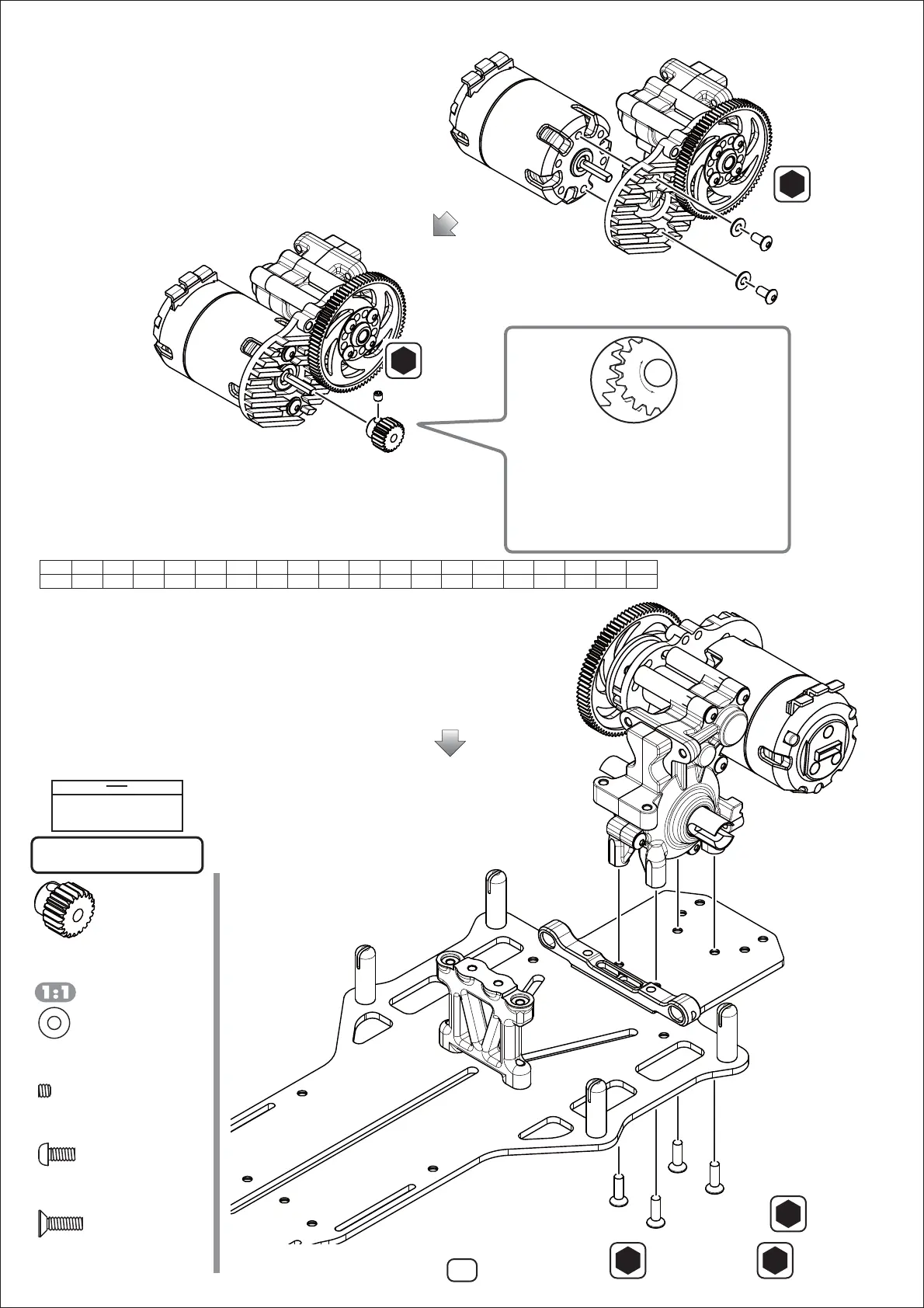

6. ギヤボックスの組み立て
GearBoxAssembly
このページで使用するパーツ
Partsusedonthispage
袋#4の内容
Bag#4Contents
BM-4820
20T ピニオンギヤ×1
20TPinionGear
ZC-BH36
M3x6ボタンヘッド×2
BHSScrew
ZC-S37
3×7 ワッシャー×2
Washer
ZC-206A
M3x3セットスクリュー×1
SetScrew
ZC-F310
M3x10サラキャップ×4
FHSScrew
ZC-BH36
M3x6ボタンヘッド
BHSScrew
2.0
ZC-S37
ワッシャー
Washer
ギヤの噛み合わせは 0.3mm 程度ガタつくように合わせます。
ガタが多すぎるとギヤが破損しやすくなるためご注意下さい。
また、この間隔が狭すぎると異音が生じたり、駆動が重くなる
ため調整は慎重に行ってください。
Adjustthemeshingofthegearssothatthereis
approximately0.3mmofplayinbetweentheteeth.Be
careful,astoomuchplaywillcausethegearstostrip.
Pleaseadjustthegearmeshcarefully,asinsufficient
clearancebetweentheteethwillcauseexcessivegear
noise,aswellascausingadraginthedrivetrain.
0.3ｍ
ｍ
BM-4820
20T ピニオンギヤ
20TPinionGear
ピニオンギヤをスパーギヤの歯幅に合わせて固定します。
Positionthepiniongearsothattheteethlineup
withthespurgear,thensecureittightly.
ZC-SS33
M3x3セットスクリュー
SetScrew
1.5
☆ピニオンギヤの選び方☆
キット標準 20Tピニオンギヤ・おすすめモーターターン数▶10.5/13.5Ｔ
Piniongear20Tforkitstandard・Recommendedmotor▶10.5T/13.5T
グリップの高い路面 / 大きなコース▲21 〜 22T
Hightractionsurface/Largetrack
グリップの低い路面 / 小さいコース▼20 〜 19T
Lowtractionsurface/Smalltrack
2.0
ZC-F310
M3x10サラキャップ
FHSScrew
☆ピニオンギヤは 19T 〜 37T まで装着できます。
Capableoffittingpiniongearsfrom19Tto37T.
20T 21T 22T 23T 24T 25T 26T 27T 28T 28T 30T
10.92 10.40 9.93 9.50 9.10 8.74 8.40 8.09 7.80 7.53 6.28
84T
19T
11.50
31T 32T 33T 34T 35T 36T 37T
7.05
6.83 6.62 6.43
6.24
6.07 5.90
1.5
六角レンチ（1.5mm）
AllenKey(1.5mm)
