Yokomo YZ-2 DT User Manual

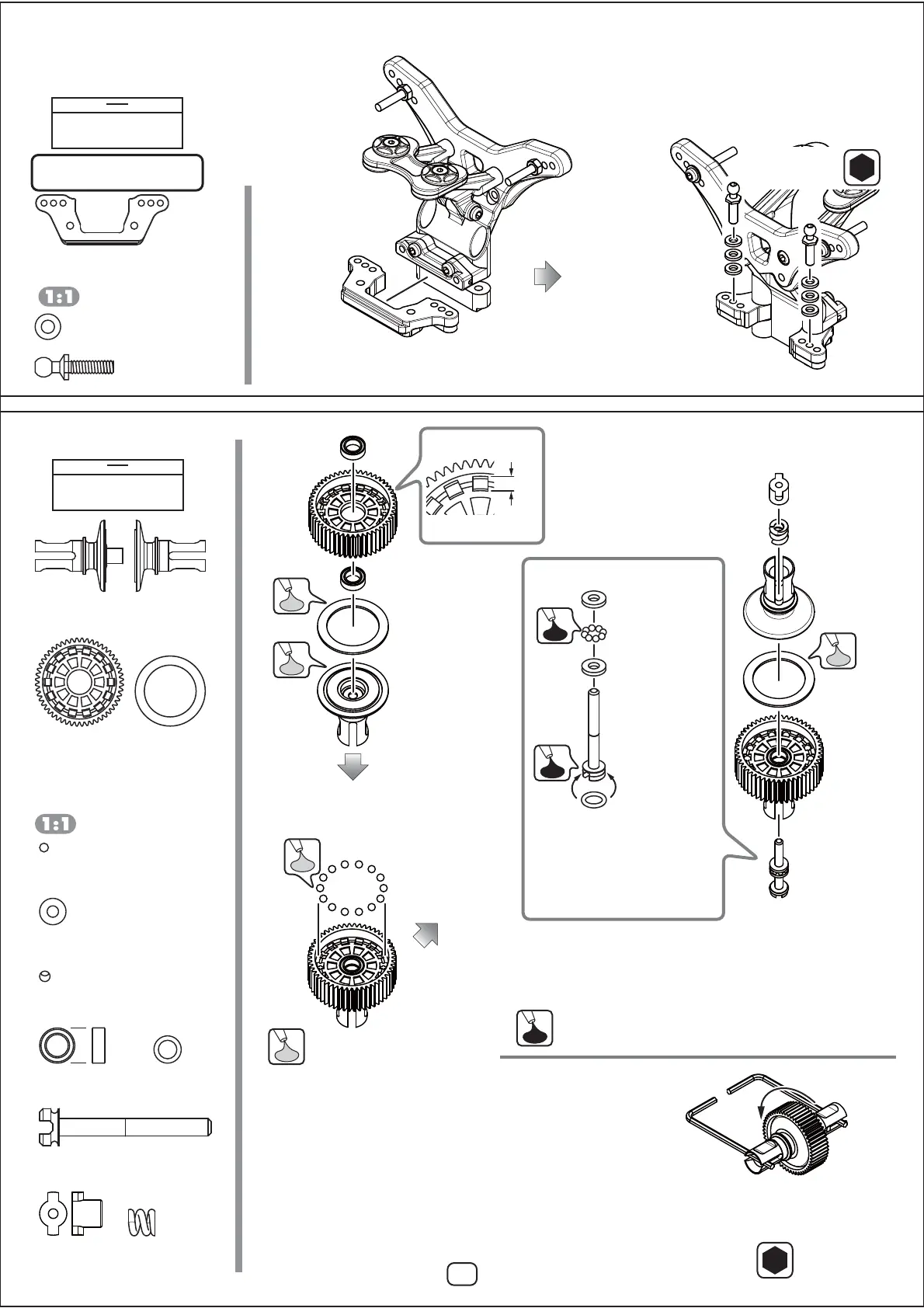

8. ボールデフの組み立て
BallDiffAssembly
8
2.0
六角レンチ（2.0mm）
AllenKey(2.0mm)
袋#4の内容
Bag#4Contents
AS-SDL
デフルーブ×1
DiffLube
CS-SBG
ブラックグリス×1
BlackGrease
Z2-503
デフギヤ×1
DiffGear
B2-506
デフリング×2
DiffRing
BB-85-4
5x8ベアリング×2
Bearing
BM-508
O リング×1
ORing
BM-508
デフスクリュー×1
DiffScrew
ZS-507
スラストボール×8
ThrustBall
B4-505T
タングステンデフボール×14
TungstenCarbideDiffBall
ZS-507
スラストワッシャー×2
ThrustWasher
B2-508TS
デフスプリング×1
DiffSpring
B2-508TS
デフナット×1
DiffNut
しっかりレンチを押さえ、デフギヤが回らなくなるまでデフスクリューを少しずつ締め込み
ます。ここでの調整は目安ですので実走行で滑らないポイントまで締めこんでください。
Whentighteningthediff,usetwoallenkeystotestthetightnessofthediff.
Slowlytightenthediffscrewuntilthediffgearcannotbeturnedbyhand.(Tighten
thediffscrewuntilthediffdoesnotslipwhenthecarisrun.)
六角レンチ
AllenKey
ボールデフの調整
BallDiffAdjustment
ブラックグリス（黒）を塗布します。
Applyablackgrease.
B2-501MR
デフジョイント R×1
DiffJointRight
B2-501MR
デフジョイント L×1
DiffJointLeft
BB-85-4
5x8 ベアリング
Bearing
B2-501MR
デフジョイント R
DiffJointRight
B2-506
デフリング
DiffRing
Z2-503
デフギヤ
DiffGear
BB-85-4
5x8 ベアリング
Bearing
デフボールには必ずデフルーブたっぷりと
を塗布してください。
Applyaliberalamountofdifflubeto
thediffballs.
B4-505T
デフボール (14 個 )
DiffBall(14Pcs)
デフルーブ（半透明）を塗布します。
Applyadifflube.
スラストボールには必ずブラックグリスを
塗布してください。
Oリング部にも塗布することで防塵効果が得
られます。
Applyaliberalamountofblackgrease
tothediffthrustballs.
ApplyingittotheO-ringwillhelp
preventdustfromentering.
ZS-507
スラストワッシャー
ThrustWasher
ZS-507
スラストボール (８個 )
ThrustBall（8Pcs）
ZS-507
スラストワッシャー
ThrustWasher
BM-508
デフスクリュー
DiffScrew
BM-508
O リング
ORing
デフスクリューを少しずつ締め込み、デフジョイントを回すと反対側のデフジョイントが
逆に回転しているか確認します。回らない場合は組み間違いがないか確認してください。
Tightenthediffscrewinsmallincrements,whilecheckingthediffactionby
turningthediffjointandmakingsurethattheopposingdiffjointrotatesinthe
oppositedirection.Ifthediffjointdoesnotrotate,checktoseethateverything
isassembledcorrectly.
B2-501MR
デフジョイント L
DiffJointLeft
B2-506
デフリング
DiffRing
B2-508TS
デフスプリング
DiffSpring
B2-508TS
デフナット
DiffNut
※向きに注意
Noteposition
広い方を上に
Widerareaonup
広い
Wide
7. リヤアッパーアームマウントの組み立て
RearUpperArmMountAssembly
袋#3の内容
Bag#3Contents
このページで使用するパーツ
Partsusedonthispage
Z2-018RD
リヤアッパーアームマウント×1
RearUpperArmMount
ZC-A3610B
1mm アルミスペーサー・黒
1mmAluminumSpacer･Black
ZC-A3610B
1mm アルミスペーサー・黒×6
1mmAluminumSpacer･Black
ZC-206LLH
ロッドエンドボール LL×2
BallStudL
ZC-206LLH
ロッドエンドボール LL
BallStudLL
2.0
Z2-018RD
リヤアッパーアームマウント
RearUpperArmMount
①
②
