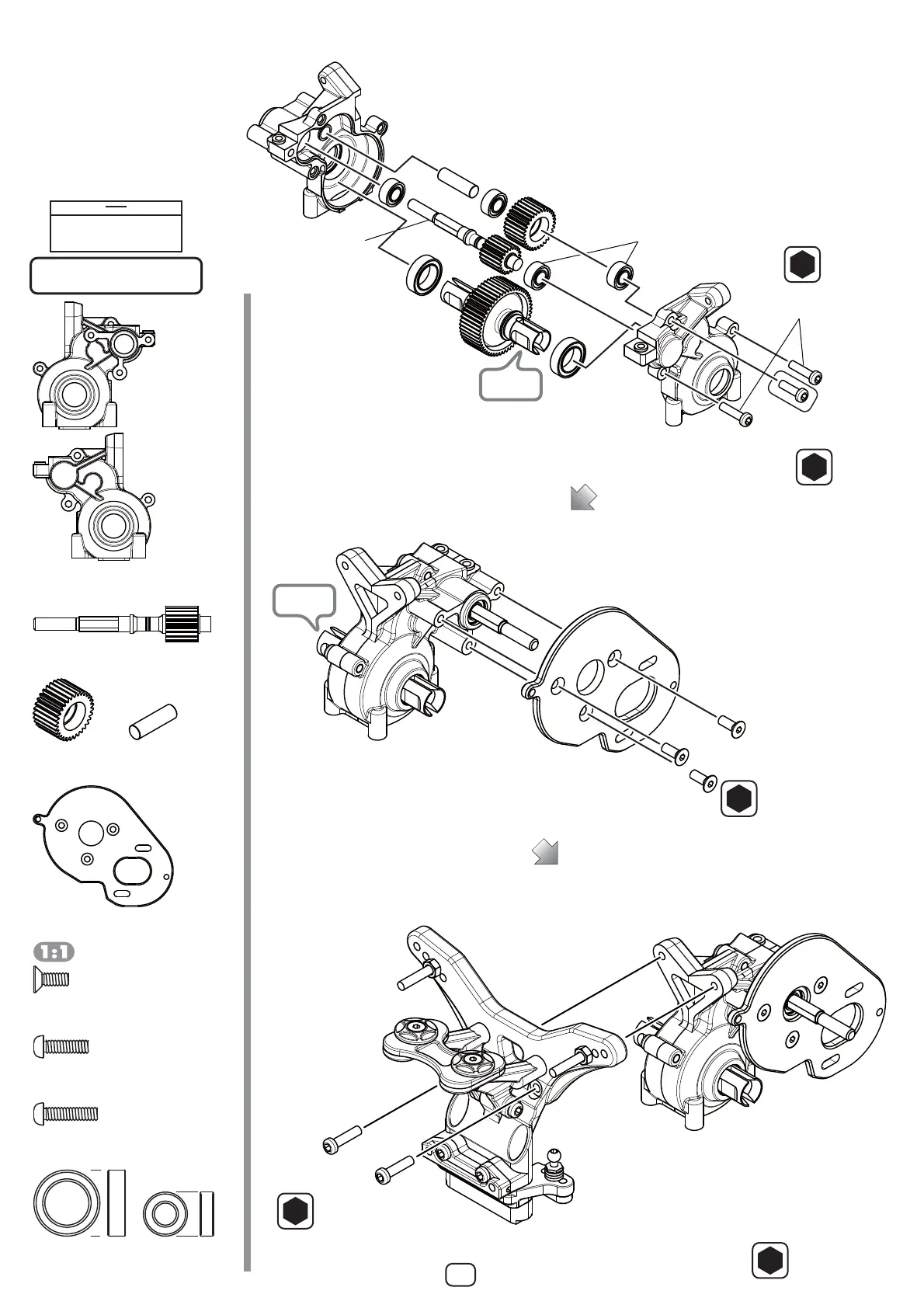

9. ギヤボックスの組み立て
GearBoxAssembly
2.0
六角レンチ（2.0mm）
AllenKey(2.0mm)
9
BB-1510
10x15ベアリング×2
Bearing
BB-105-2
5x10ベアリング×4
Bearing
ZC-BH312
M3x12ボタンヘッド×4
BHSScrew
袋#5の内容
Bag#5Contents
このページで使用するパーツ
Partsusedonthispage
Z2-304D3
モータープレート×1
MotorPlate
Z2-303TA
トップシャフト×1
TopShaft
Z2-302D3
ギヤボックス (3 ギヤ )Ｌ&R各 1
GearBox
(3gear)L&R1Ea
ZC-BH310
M3x10ボタンヘッド×1
BHSScrew
ZC-F38
M3x8サラキャップ×3
FHSScrew
リヤショックタワーAssy
RearShockTowerAssembly
ZC-BH312
M3x12ボタンヘッド
BHSScrew
2.0
Z2-302D3
ギヤボックスＬ
GearBox
L
Z2-302D3
ギヤボックス R
GearBox
R
Z2-303TA
トップシャフト
TopShaft
Z2-303I
アイドラーシャフト
IdlerShaft
Z2-503I
アイドラーギヤ
IdlerGear
BB-1510
10x15ベアリング
Bearing
ZC-BH310
M3x10ボタンヘッド
BHSScrew
2.0
ZC-BH312
M3x12ボタンヘッド
BHSScrew
2.0
BB-105-2
5x10ベアリング
Bearing
※向きに注意
Noteposition
T ナット側
T-Nutside
Z2-304D3
モータープレート
MotorPlate
ZC-F38
M3x8サラキャップ
FHSScrew
2.0
Z2-303I
アイドラーシャフト×1
IdlerShaft
Z2-503I
アイドラーギヤ×1
IdlerGear
T ナット側
T-Nutside
