Yokomo YZ-4 User Manual

6

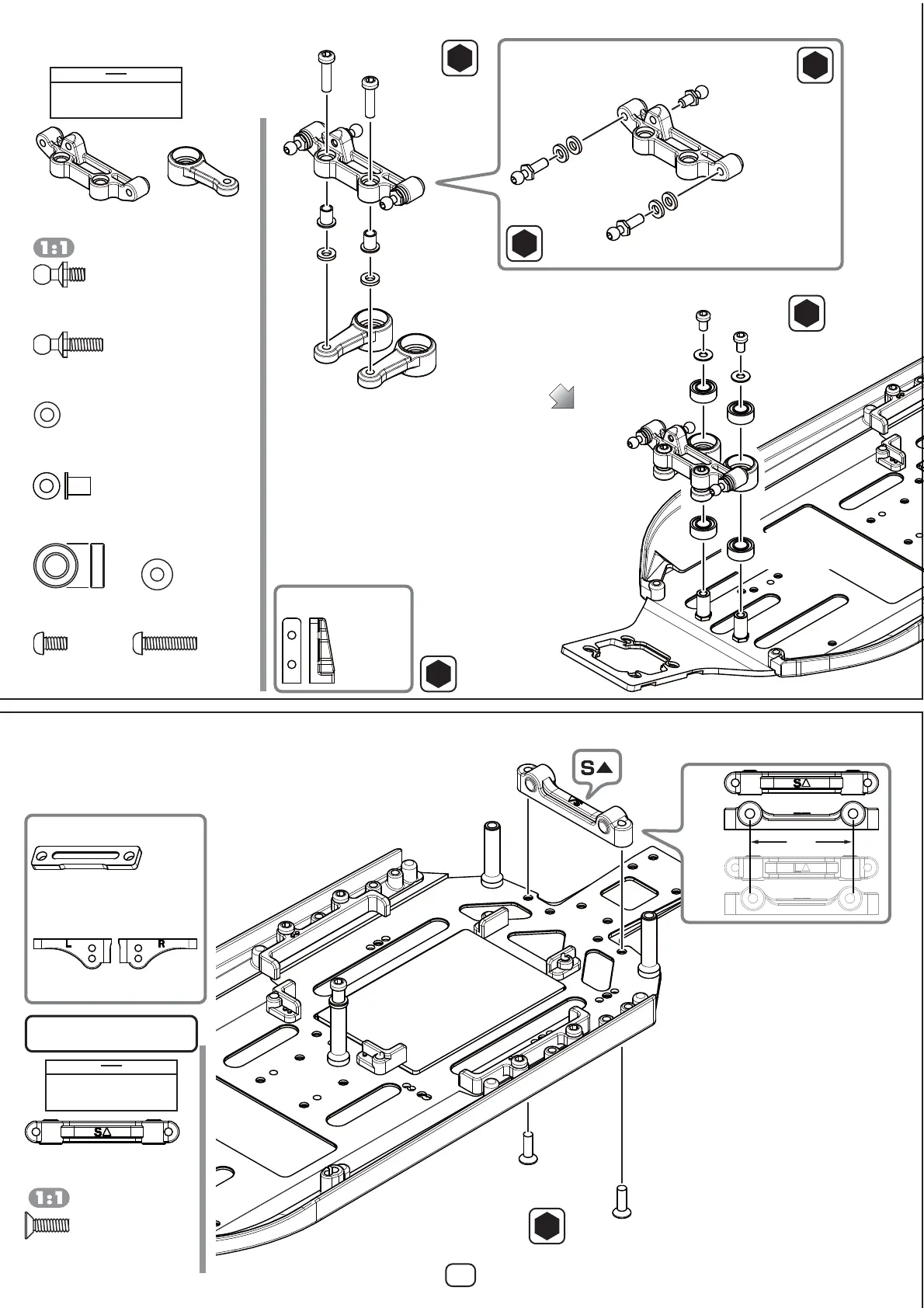

4. ベルクランクの取付け

BellCrankInstallation
袋#2の内容
Bag#2Contents
ZC-F310
M3x10サラキャップ×2
FHSScrew
2.0
六角レンチ（2.0mm）
AllenKey(2.0mm)
Z4-200
センターリンク×1
CenterLink
Z4-200
ベルクランク×2
Bellcrank
ZC-206SH
ロッドエンドボール SS
BallStudSS
2.0
ZC-206LH
ロッドエンドボール L
BallStudL
2.0
Z4-200
センターリンク
CenterLink
ZC-A3610B
1mm アルミスペーサー・黒
1mmAluminumSpacer･Black
Z4-200
ベルクランク
Bellcrank
ZC-BH312
M3x12ボタンヘッド
BHSScrew
2.0
ZC-A3610B
1mm アルミスペーサー・黒
1mmAluminumSpacer･Black
Z4-201CLC
センターリンクカラー
CenterLinkCollar
BB-105-2
5x10ベアリング
Bearing
ZC-S37
ワッシャー
Washer
BB-105-2
5x10ベアリング
Bearing
ZC-BH35
M3x5ナベビス
BHScrew
2.0
ZC-206LH
ロッドエンドボール L×2
BallStudL
ZC-206SH
ロッドエンドボール M×1
BallStudM
ZC-A3610B
1mm アルミスペーサー・黒×6
1mmAluminumSpacer･Black
Z4-201CLC
センターリンクカラー×2
CenterLinkCollar
BB-105-2
5x10ベアリング×4
Bearing
ZC-BH35
M3x5ナベビス×2
BHScrew
ZC-S37
ワッシャー×2
Washer
ZC-BH312
M3x12ボタンヘッド×2
BHSScrew
袋#3の内容
Bag#3Contents
5. リヤサスマウントの取付け

RearSuspensionMountInstallation
ZC-F310
M3x10サラビス
FHScrew
2.0
Z4-300
リヤサスマウント・F/S▲×1
RearSuspensionMount・F/S▲
このページで使用するパーツ
Partsusedonthispage
Z4-300
リヤサスマウント・F/S▲
RearSuspensionMount・F/S▲
S▲
L▲
広い
Wide
グレーのパーツは使用しません。
Shadedpartsarenotused.
Z4-200
サーボマウント
ServoMount
P.23 で使用します。
UsedonP.23
Z4-300
リヤアッパーアームマウントスペーサー
RearUpperArmMountSpacer
P.8 で使用します。
UsedonP.8
Z4-300
フロントアッパーアームマウントＬ&R
FrontUpperArmMount
L&R1Ea
P.9 で使用します。
UsedonP.9
