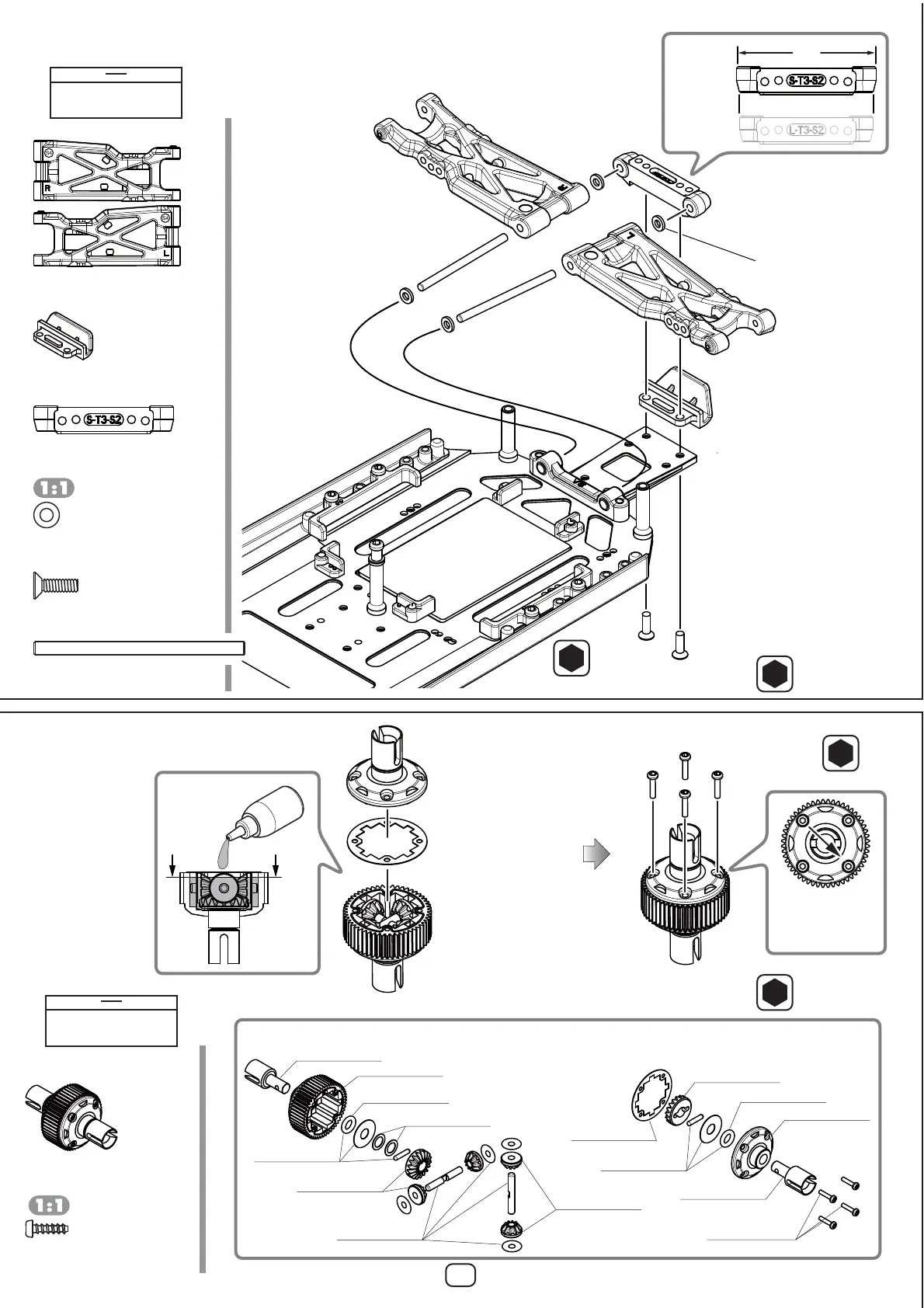

6. リヤサスアームの取付け

RearSuspensionArmInstallation
袋#3の内容
Bag#3Contents
7
2.0
六角レンチ（2.0mm）
AllenKey(2.0mm)
7. ギヤデフの組み立て
GearDiffAssembly
袋#4の内容
Bag#4Contents
Z2-500MGS
ギヤデフ×2
GearDiff
Z2-503GH/ZC-BH28TP
M2x8タッピングビス×8
BHTappingScrew
シリコンオイル #10,000×1
Siliconoil
B2-503GG
ガスケット
Gasket
Z2-503GH/ZC-BH28TP
M2x8タッピングビス
BHTappingScrew
1.5
②
①
③
④
①→②、③→④と対角線
に均等に締め込みます。
Tightenequallyinthe
orderof①→②then
③→④.
シリコンオイル#10,000
SiliconOil
ガスケットや O リングには
ブラックグリス等を塗布する
とシール性が向上します。
Coatingthegasketwith
blackgreasewillhelp
provideabetterseal.
★推奨アイテム
CS-SLG
シールグリス●860
1.5
六角レンチ（1.5mm）
AllenKey(1.5mm)
分解、組立ての際に参照下さい。
Pleaseseebelowfordisassembly/assemblyinstructions.
B2-501GS
Z2-500GM
B2-503GM
B2-503GM
Z2-500GM
ZC-S50S
Z2-503GH
Z2-500GM
ZC-BH28TP
B2-501GS
B2-501GG
Z2-503GH
B2-503GM
BD-500GO
BD-500GO
◆デフは２セット作ります。◆
Assemble2diffs.
ZC-F310
M3x10サラキャップ×2
FHSScrew
B4-009B
インナーサスアームピン×2
InnerSus.ArmPin
ZC-A3610B
1mm アルミスペーサー・黒×4
1mmAluminumSpacer･Black
Z4-300
リヤサスマウント R/S-T3-S2×1
RearSuspensionMountR/S-T3-S2
Z2-001B
リヤバンパー×1
RearBumper
Z4-008RS4
リヤロアサスアーム S4Ｌ&R各 1
RearLowerSuspensionArmS4L&R1Ea
Z4-008RS4
リヤロアサスアーム S4R
RearLowerSuspensionArmS4R
Z2-001B
リヤバンパー
RearBumper
B4-009B
インナーサスアームピン
InnerSus.ArmPin
ZC-F310
M3x10サラビス
FHScrew
2.0
ZC-A3610B
1mm アルミスペーサー・黒
1mmAluminumSpacer･Black
ZC-A3610B
1mm アルミスペーサー・黒
1mmAluminumSpacer･Black
Z4-008RS4
リヤロアサスアーム S4L
RearLowerSuspensionArmS4L
Z4-300
リヤサスマウント R/S-T3-S2
RearSuspensionMountR/S-T3-S2
S-T3-S2
L-T3-S2
広い
Wide
グレーのパーツは使用しません。
Shadedpartsarenotused.
