Yokomo YZ-4 User Manual

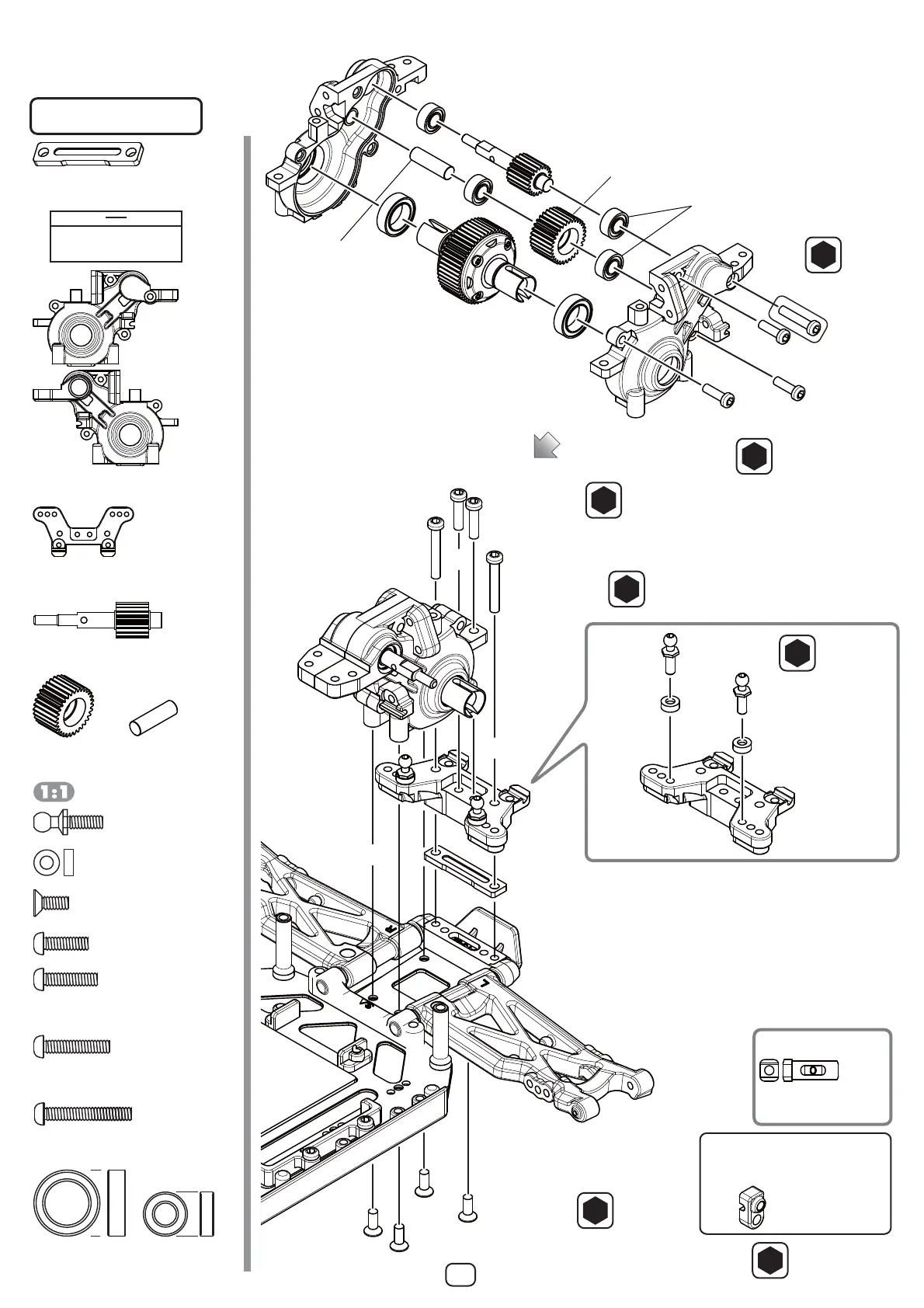

8. リヤギヤボックスの組み立て

RearGearBoxAssembly
2.0
六角レンチ（2.0mm）
AllenKey(2.0mm)
8
BB-1510
10x15ベアリング×2
Bearing
BB-105-2
5x10ベアリング×4
Bearing
ZC-BH312
M3x12ボタンヘッド×2
BHSScrew
ZC-BH315
M3x15ボタンヘッド×1
BHSScrew
このページで使用するパーツ
Partsusedonthispage
ZC-BH310
M3x10ボタンヘッド×3
BHSScrew
ZC-F38
M3x8サラキャップ×4
FHSScrew
ギヤデフAssy
GearDiffAssembly
Z4-302R
リヤギヤボックスＬ
RearGearBox
L
Z4-303TA
トップシャフト
TopShaft
Z2-303I
アイドラーシャフト
IdlerShaft
Z2-503I
アイドラーギヤ
IdlerGear
BB-1510
10x15ベアリング
Bearing
BB-105-2
5x10ベアリング
Bearing
ZC-BH315
M3x15ボタンヘッド
BHSScrew
2.0
BB-105-2
5x10ベアリング
Bearing
Z4-302R
リヤギヤボックス R
RearGearBox
R
ZC-BH310
M3x10ボタンヘッド
BHSScrew
2.0
袋#5の内容
Bag#5Contents
Z2-503I
アイドラーギヤ×1
IdlerGear
Z4-303TA
トップシャフト×1
TopShaft
Z2-303I
アイドラーシャフト×1
IdlerShaft
Z4-302R
リヤギヤボックスＬ&R各 1
RearGearBox
L&R1Ea
Z4-300RU
リヤアッパーアームマウント×1
RearUpperArmMount
ZC-206LH
ロッドエンドボール L×2
BallStudL
ZC-A3620B
2mm アルミスペーサー・黒×2
2mmAluminumSpacer･Black
ZC-BH320
M3x20ボタンヘッド×2
BHSScrew
Z4-300
リヤアッパーアームマウントスペーサー×1
RearUpperArmMountSpacer
ZC-BH312
M3x12ボタンヘッド
BHSScrew
2.0
ZC-206LH
ロッドエンドボール L
BallStudL
2.0
ZC-A3620B
2mm アルミスペーサー・黒
2mmAluminumSpacer･Black
Z4-300RU
リヤアッパーアームマウント
RearUpperArmMount
ZC-F38
M3x8サラキャップ
FHSScrew
2.0
ZC-BH320
M3x20ボタンヘッド
BHSScrew
2.0
Z4-300
リヤアッパーアームマウントスペーサー
RearUpperArmMountSpacer
※リヤアッパーアームマウントスペーサーは袋 #3 に入っています。
Therearupperarmmountspacerareincludedinbag#3.
②
③
①
Z4-300RU
サスマウントインサート 0°
SuspensionMountInsert
P.15 で使用します。
UsedonP.15
Z4-300RU
スタビホルダー
SwayBarHolder
Z2-300RUWアルミリヤアッパーアーム
マウント装着時にご使用ください。
UsethesepartsforZ2-300RUW
Aluminumrearupperarmmount.

Yokomo YZ-4 Specifications

General

Brand	Yokomo
Model	YZ-4
Category	Motorized Toy Car
Language	English
