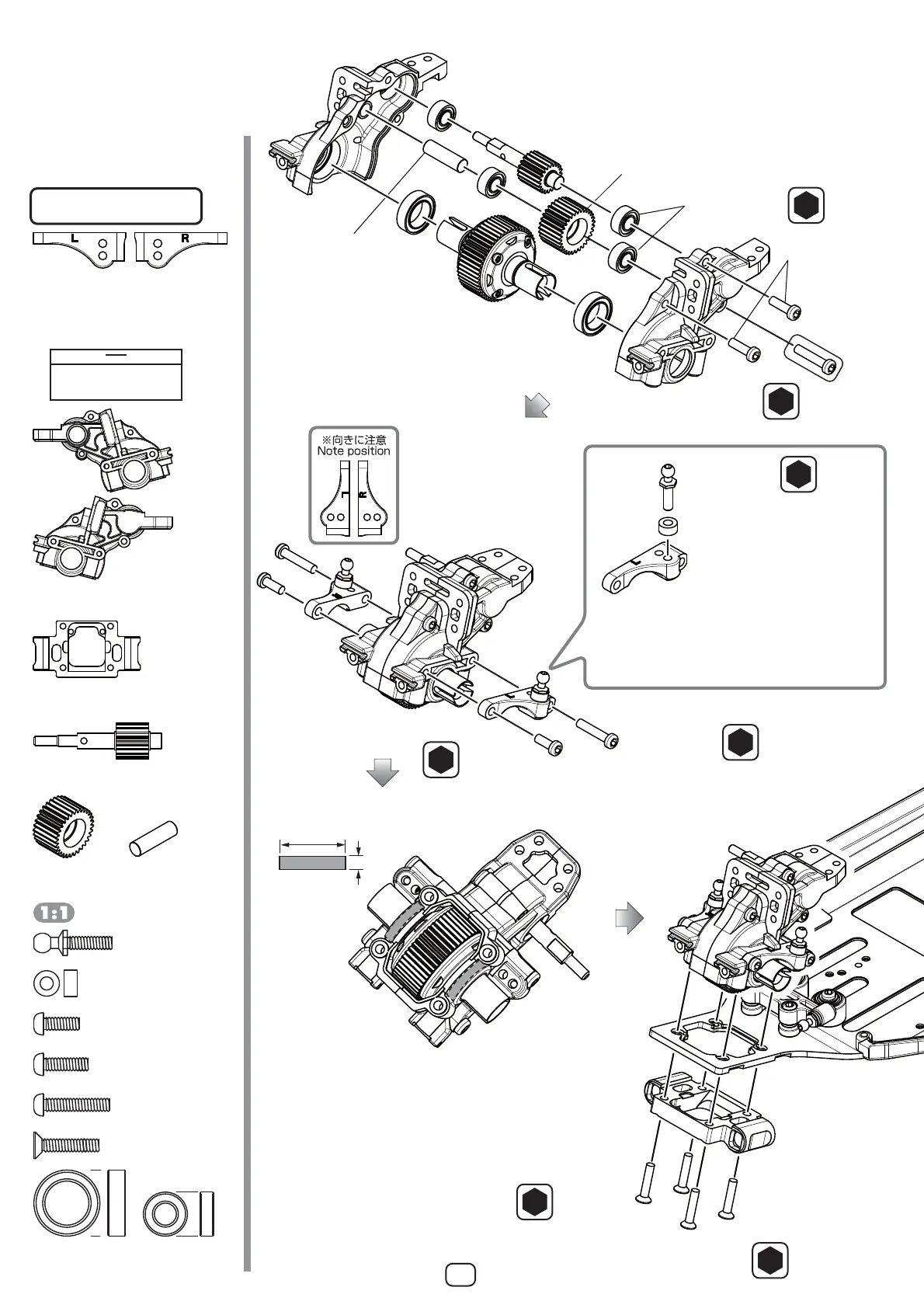

9. フロントギヤボックスの組み立て

FrontGearBoxAssembly
2.0
六角レンチ（2.0mm）
AllenKey(2.0mm)
9
BB-1510
10x15ベアリング×2
Bearing
BB-105-2
5x10ベアリング×4
Bearing
ZC-BH315
M3x15ボタンヘッド×3
BHSScrew
このページで使用するパーツ
Partsusedonthispage
ZC-BH310
M3x10ボタンヘッド×2
BHSScrew
Z4-303TA
トップシャフト
TopShaft
Z2-303I
アイドラーシャフト
IdlerShaft
Z2-503I
アイドラーギヤ
IdlerGear
BB-105-2
5x10ベアリング
Bearing
ZC-BH315
M3x15ボタンヘッド
BHSScrew
2.0
ギヤデフAssy
GearDiffAssembly
BB-1510
10x15ベアリング
Bearing
BB-105-2
5x10ベアリング
Bearing
Z4-302F
フロントボックス R
FrontGearBox
R
ZC-BH310
M3x10ボタンヘッド
BHSScrew
2.0
袋#5の内容
Bag#5Contents
Z2-503I
アイドラーギヤ×1
IdlerGear
Z4-303TA
トップシャフト×1
TopShaft
Z2-303I
アイドラーシャフト×1
IdlerShaft
Z4-302F
フロントギヤボックスＬ&R各 1
FrontGearBox
L&R1Ea
Z4-300FL4
フロントサスマウント×1
FrontSuspensionMount
ZC-206LLH
ロッドエンドボール LL×2
BallStudL
ZC-A3630B
3mm アルミスペーサー・黒×2
3mmAluminumSpacer･Black
ZC-F315
M3x15サラビス×4
FHScrew
2.0
ZC-F315
M3x15サラビス
FHSScrew
ZC-206LLH
ロッドエンドボール LL
BallStudLL
2.0
ZC-A3630B
3mm アルミスペーサー・黒
3mmAluminumSpacer･Black
Z4-300
フロントアッパーアームマウント L
FrontUpperArmMountL
◆右側も同様に組立てます。◆
Assembletherightsideinthesamemanner.
※フロントアッパーアームマウント L/R は袋 #3 に入っています。
ThefrontupperarmmountL/Rareincludedinbag#3.
※向きに注意
Noteposition
ZC-BH38
M3x8ボタンヘッド×2
BHSScrew
Z4-300
フロントアッパーアームマウントＬ&R各 1
FrontUpperArmMount
L&R1Ea
Z4-302F
フロントボックス L
FrontGearBox
L
ZC-BH315
M3x15ボタンヘッド
BHSScrew
2.0
ZC-BH38
M3x8ボタンヘッド
BHSScrew
2.0
Z4-300FL4
フロントサスマウント
FrontSuspensionMount
※スポンジテープは袋 #14 に入っています。
Thefoamtapeareincludedinbag#14.
ZR-BP
スポンジテープ ×1
FoamTape
15 ㎜
3㎜
ZR-BP
スポンジテープ
FoamTape
スポンジテープを下記の寸法にカットして、グレーのテーパー部分に貼ります。
Cutthefoamtapetothesizeshownbelow,andaffixtothegreytaperedarea.
