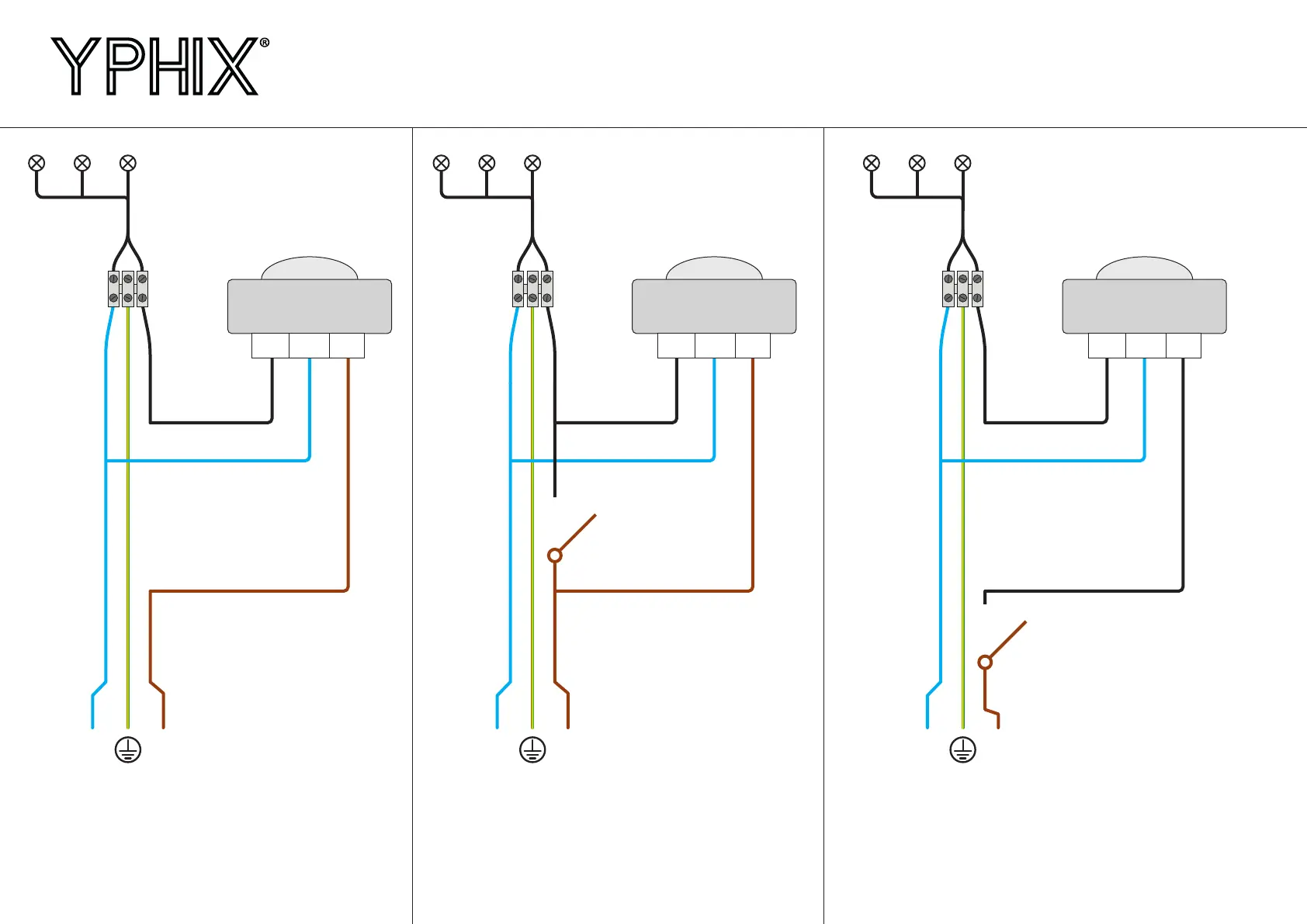

Aansluiting 2:
Met de aan-/uitschakelaar kunt u de bewegingsmelder
uitschakelen, zodat de lampen ingeschakeld blijven.
Met de schakelaar uit, werkt de sensor
zoals bij aansluiting 1.
Aansluiting 3:
Met de aan-/uitschakelaar kunt u de bewegingsmelder en de
lampen uitschakelen. Dit kan bijvoorbeeld handig zijn als u de
verlichting met bewegingsmelder enkel ‘s avonds wilt gebruiken.
Met de schakelaar ingeschakeld, werkt de sensor zoals bij
aansluiting 1.
Schakelaar
Schakelaar
N L N L
Lampen
Aansluiting 1:
De YPHIX bewegingsmelder schakelt de lampen.
N L
Bewegingsmelder
Lampen Lampen
Bewegingsmelder Bewegingsmelder
N LA N LA N LA
230 Volt
Let op: de letter A kan een andere aanduiding hebben, dit verschilt per type bewegingsmelder.
