YPHIX MOB 9 - Page 3

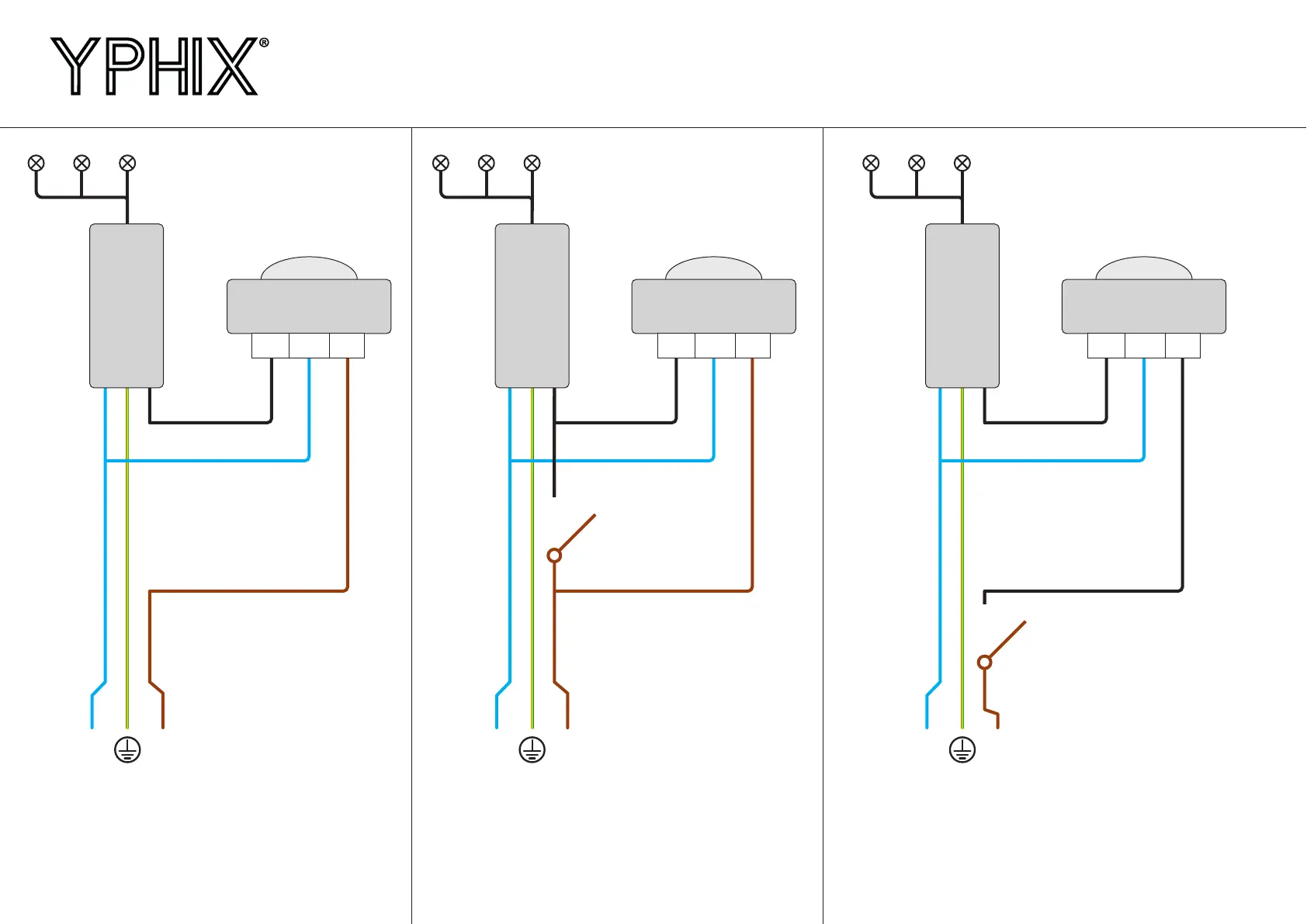

Lampen
N L
Bewegingsmelder
N LA
Schakelaar
N L
Lampen
Bewegingsmelder
N LA
Schakelaar
N L
Lampen
Bewegingsmelder
N LA
12/24 Volt of 350/700 mA
Let op: de letter A kan een andere aanduiding hebben, dit verschilt per type bewegingsmelder.
Voeding Voeding
Aansluiting 2:
Met de aan-/uitschakelaar kunt u de bewegingsmelder
uitschakelen, zodat de lampen ingeschakeld blijven.
Met de schakelaar uit, werkt de sensor
zoals bij aansluiting 1.
Aansluiting 3:
Met de aan-/uitschakelaar kunt u de bewegingsmelder en de
lampen uitschakelen. Dit kan bijvoorbeeld handig zijn als u de
verlichting met bewegingsmelder enkel ‘s avonds wilt gebruiken.
Met de schakelaar ingeschakeld, werkt de sensor zoals bij
aansluiting 1.
Aansluiting 1:
De YPHIX bewegingsmelder schakelt de lampen.
Voeding
