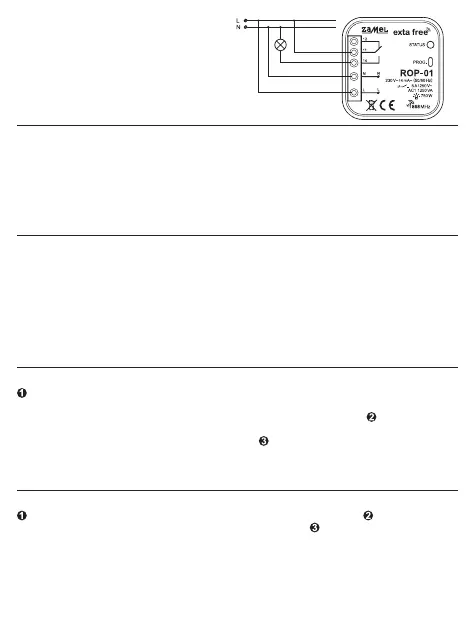

LIGAÇÕES
INSTALAÇÃO
OPERAÇÃO
1. Desligue o disjuntor alimentação ou interrup-tor de corte do circuito de modo a garantir
ocorrecto isolamento de tensão no circuito.
2. Verique a isenção de tensão no circuito ao qual efecturará a instalação do dispositivo.
3. Ligue os os aos terminais de acordo com o diagrama de instalação.
4. Instale o dispositivo ROP-01 na caixa deaparelhagem.
5. Ligue a alimentação.
O dispositivo pode funcionar em cinco modos:
MONOESTÁVEL o relé opera apenas enquanto estiver a pressionar o botão.
BIESTÁVEL (um botão) o dispositivo altera o estado do relé ciclicamente sempre for
pressionado o mesmo botão do transmissor.
LIGAR o dispositivo liga após pressionar o botão do transmissor.
DESLIGAR o dispositivo desliga após pressionar o botão do transmissor.
TEMPORIZADOR to dispositivo desligase de acordo com o tempo ajustado(tp), mas, pode
ser desligado antes de terminar o tempo. Por defeito o valor do tempo é de - 15 seg.
AVISO!Otempoajustadonãopodeserapagado!
APAGAR TRANSMISSORES RADIO
Pressione e mantenha premido o botão PROG do dispositivo ROP-01. Após 5 segundos
o LED vermelho liga-se (sinal pulsante) e depois desliga-se.
Solte o botão doo ROP-01 -
A MEMÓRIA FOI APAGADA.
PROGRAMAÇÃO TEMPORIZAÇÃO
Pressione o botão PROG do dispositivo ROP-01 até que o LED vermelho ligue (sinał
constante). Depois liberte o botão PROG. Espere (aproximadamente 5 seg.) até que
o LED vermelho ligue (primeiro pisca, depois o sinal ca constante).
Pressione e lar-
gue o botão PROG do dispositivo ROP-01, O LED vermelho desliga-se e volta a ligar-se
(sinal a piscar). O lED pisca a cada 1 segundo.
Após o tempo ajustado ter terminado
(número de piscas do LED) pressione o botão PROG, e depois largue-o - TEMPO FOI
PROGRAMADO
O tempo máximo são 18 horas.
220 ÷ 240 V~
