Zamel ROP-01 - Installazione; Funzionamento

COLLEGAMENTO
INSTALLAZIONE
FUNZIONAMENTO
1. Disconnettere il circuito di alimentazione tramite il fusibile, interruttore di sovra-
corrente o sezionatore collegato al circuito appropriato
2. Controllareconlostrumentoadeguatolostatoprivodipotenzialesuicavi
dialimentazione.

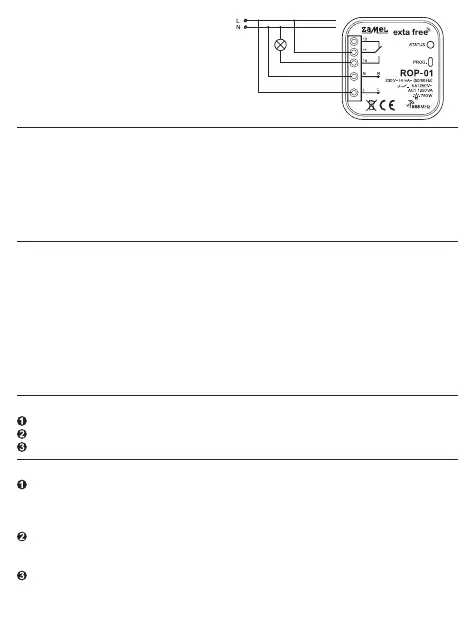

3. Collegare i cavi nei morsetti secondo lo schema di collegamento.
4. Installare il dispositivo ROP-01 nella scatola da installazione elettrica.
5. Inserire il circuito di alimentazione.
Il dispositivo può funzionare in cinque modalità:
MONOSTABILEil relè funziona solo al momento in cui viene premuto il pulsante del
trasmettitore.
BISTABILE (un pulsante) il dispositivo cambia periodicamente lo stato del relè
quando si preme sempre lo stesso pulsante.
ACCENSIONE il dispositivo si accende quando si preme il pulsante.
SPEGNIMENTOil dispositivo si spegne quando si preme il pulsante.
TEMPORIZZATA uil dispositivo si spegne dopo il tempo programmato (tp), ma è
possibile spegnerlo prima di quel momento. Tempo impostato dal produttore - 15 s.
NOTA!Iltemposalvatononvienecancellato.
CANCELLAZIONE DI TELECOMANDI
Premere il tasto PROG sul dispositivo ROP-01 e tenerlo premuto.
Dopo circa 5 s si accende (lampeggia) il LED rosso, e poi si spegne.
Rilasciare il tasto sul dispositivo ROP-01 - MEMORIA CANCELLATA.
PROGRAMMAZIONE DEL TEMPO
Premere il tasto PROG sul dispositivo ROP-01 e tenerlo premuto no a quan-
do si accende (segnale sso) il LED rosso. Quindi rilasciare il tasto PROG.
Attendere (circa 5 s) no a quando si accende il LED (segnale lampeggiante,
quindi segnale sso).
Premere il tasto PROG sul dispositivo ROP-01, quindi rilasciare il tasto. Il LED
si spegne e poi si accende (segnale lampeggiante). Ogni impulso del LED
corrisponde a 1 secondo.
Dopo aver contato alla rovescia il tempo desiderato (numero di lampeggi del
LED rosso), premere il tasto PROG, poi rilasciarlo – TEMPO SALVATO.
l tempo massimo è di circa 18 ore.
220 ÷ 240 V~
