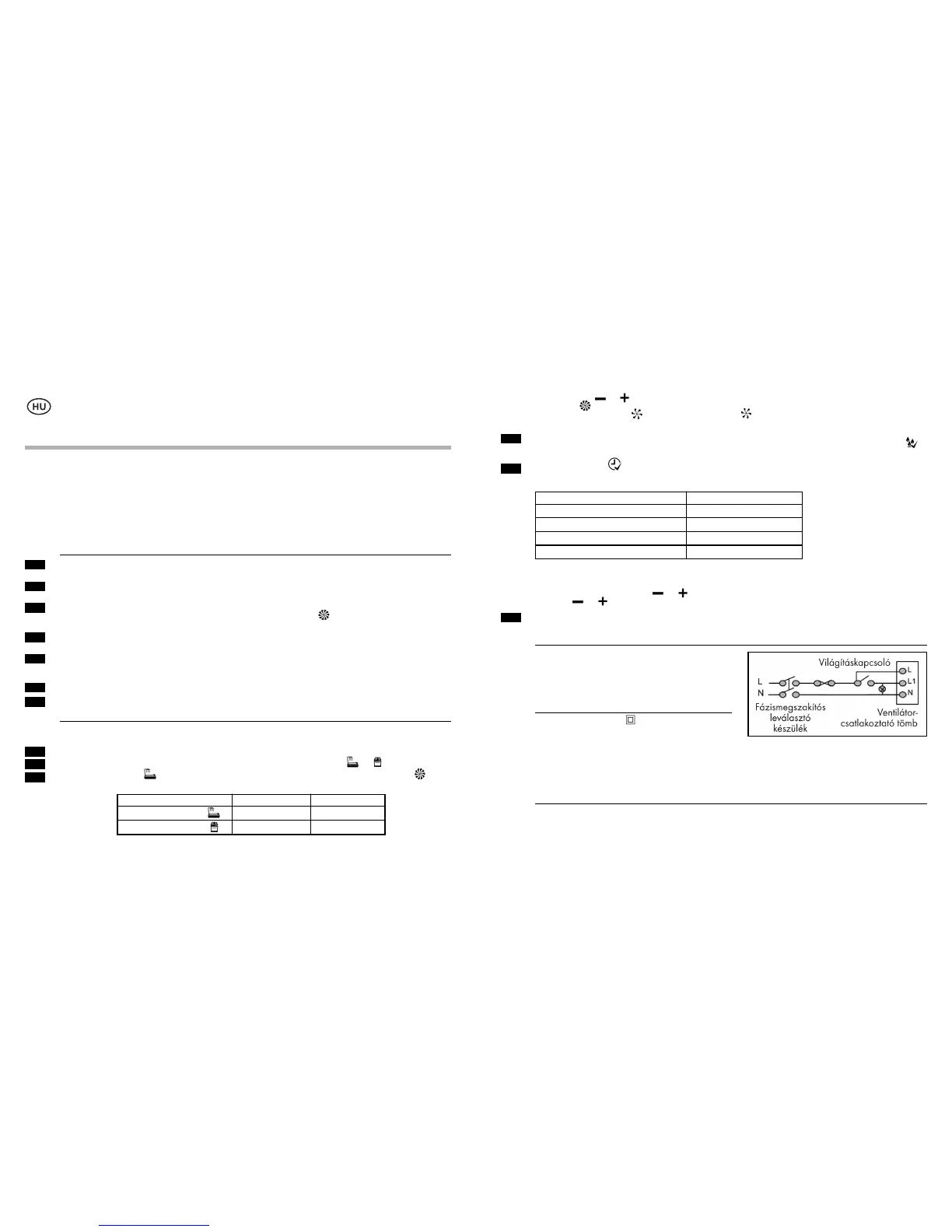

Szerelési útmutató unity ZCV2
A ventilátor, amelyet hosszantartó, folyamatos üzemelésre terveztünk, alapszinten biztosítani tudja az épületekben
szükséges szellőzést. Ha szükségessé válik, mind kézzel (ehhez egy második, kapcsolt „L1“ fázis szükséges), mind a
párásító automatika közreműködésével (ehhez elegendő az állandóan jelen lévő „L“ fázis) működésbe helyezhető a
löketszerű szellőzés. Kérjük, hogy a szerelés elkezdése előtt olvassa el a szerelési útmutatót elejétől a végéig.
Figyelem!
A munkák csak feszültségmentes állapotban végezhetők el. Elektromos munkákkal csak ilyen munka végzésére feljogosí-
tott szakembereket szabad megbízni; munkavégzéskor a mindenkor hatályos előírásoknak megfelelően kell eljárni.
Konyhában nyílt lánggal működő, olaj- vagy gázkészülék szerelésekor az elszívó készüléknél füstgázömlés fordulhat elő.
Ügyelni kell rá, hogy a szellőzés megfelelően legyen beállítva az építési szabályzatban foglaltak szerint. A szilárd
fűtőanyaggal működő készülékekhez a konyhában elszívó ventilátor nem szerelhető.
Figyelem: E készüléket kisgyermekek vagy korlátozott cselekvőképességü személyek nem használhatják, csak felelős
személy megfelelő felügyelete mellett, hogy biztonságos legyen a készülék használata. Kisgyermekekre vigyázni kell, hogy
ne játsszanak a készülékkel.
Szerelés falra/mennyezetre
Az óramutató járásával ellentétes irányú forgatásával távolítsa el a díszkeretet, lazítsa meg a 3 darab tartócsavart és
óvatosan hajtsa fel a borítót a kezelőmezővel.
Szerelje be a 100 mm belső átmérőjű szellőzőcsövet a falba, vagy mennyezetbe. Falra szereléskor ügyeljen rá, hogy a cső
kifelé kissé lejtsen; mennyezetre szereléskor szigetelje el a szellőzőcsövet, ha az fűtetlen területeken halad keresztül.
Ha csak lehet, az áramellátó kábel belépési helye X = 65 mm távolságra legyen a szellőzőcső középpontjától. Amennyiben
azt szeretné, hogy kézzel is működbe lehessen helyezni a „löketszerű szellőzést“ , az állandó „L“ fázis mellett kapcsolt
„L1“ fázisra is szüksége lesz.
Vezesse keresztül az áramellátó kábelt az e célra kialakított (A) nyíláson, és négy darab csavarral csavarozza rá a
készüléket a falra vagy mennyezetre. Falra szereléskor ügyelni kell, hogy a nyilak felfelé mutassanak.
A (B) ábrán mutatott módon szigetelje le és a kapcsolási rajz szerint csatlakoztassa a kábeleket. A ventilátor kétszeres
szigeteléssel van ellátva és nincs szüksége védővezetőre. Amennyiben a lakásban rendelkezésre áll védővezető, azt a (C)
csatlakozókapcson lehet „parkoltatni“. Biztosítsa a csatlakoztatott kábeleket a (D) húzásmentesítő eszközzel.
Utána csukja vissza és csavarozza le szorosan a borítót a kezelőmezővel.
A szellőzőcső kilépő nyílásának külsejére erősítse rá a védőrácsot.
Használatba vétel/beállítások
Állítsa a löketszerű szellőzés lakáson belüli kapcsolóját kikapcsolt állásba (hogy az „L1“-en ne legyen feszültség), és
kapcsolja vissza a főbiztosítót.
A ventilátor a kezelőmezőről vehető használatba és állítható be.
Miután ismét összekötötte a ventilátort az áramellátó hálózattal, max. 15 percen át villog a és gomb.
Ha most megnyomja pl. a gombot, feléled és villogni kezd a „Löketszerű szellőzés/Kis fürdő“ gyári beállítás .
9-10
1-2
3
4
5-6
7-8
11
12
13
14
Gyári beállítások
Helyiség Alapszellőzés Löketszerű szellőzés
Kis fürdő 18 m
3
/h 30 m
3
/h
Konyha/nagy fürdő 30 m
3
/h 50 m
3
/h
A gyári beállítás a és gombbal változtatható meg és igazítható hozzá a helyiség mindenkori állapotához. A
beállítás a ill. gomb megnyomásával erősíthető meg, ilyenkor állandóan ég a kijelzőlámpa. Ismételje meg az
„Alapszellőzés/kis fürdő” mód beállításához. A beállítás a ill. gomb megnyomásával erősíthető meg. Ha 10
másodpercig semmilyen adatot nem visz be, önműködően befejeződik a beszabályozó mód.
Az újszerű páraautomatika feljegyzi a sebességet, amellyel a helyiség páratartalma változik. Gyors változás esetén
feltételezi, hogy a felhasználó miatt megnőtt a helyiség páratartalma és bekapcsolja a ventilátort. A páraautomatika a
gomb megnyomásával helyezhető működésbe. A LED lámpa felgyulladása jelzi, hogy az érzékelő élesítve van.
A követő automatika a gomb megnyomásával helyezhető működésbe (de csak ha csatlakoztatták a kapcsolt „L1“
fázist). A követési idő tartama attól függ, hogy mennyi ideig volt bekapcsolva kézzel a ventilátor a „Löketszerű szellőzés“
üzemmódban.
Az érzékelő élesített állapotát a világító LED lámpa jelzi.
Tetszőleges gomb megnyomásakor megjelenik a pillanatnyi üzemállapot. A beállítás megváltoztatható, ha kb. 3
másodpercig egyszerre lenyomjuk a és gombokat. Újból a gyári beállítást élesítheti be, ha kb. 10 másodpercig
lenyomja a és gombokat.
Az óramutató járásának irányába forgatva szerelje vissza a díszkeretet.
Kapcsolási rajz:
Az áramellátás feszültsége és frekvenciája egyezzen meg a
ventilátorra megadott értékekkel. A beszerelés helyén olyan
hálózatleválasztó készülékről kell gondoskodnia, amely
minden pólust megszakít, és ahol az érintkezők 3 mm-re
nyitnak. Párás helyiségekben a beszerelést a előírásoknak
megfelelően kell eljárni szerint kell végezni.
Műszaki adatok:
Védettségi osztály/-mód: IP 24
Hálózati feszültség: 230 V~50 Hz
Teljesítményfelvétel: 1.1–4.1 W
Hangnyomás: pl. 23.5 dB(A) 3 m 30 m
3
/h esetén
pl. 33 dB(A) 1 m 30 m
3
/h esetén
Szállítóteljesítmény: 10–76 m
3
/h
Max. szállítónyomás: 110 Pa
Max. szállítóhőmérséklet: 40 °C
Max. szállítószakasz: 6 m
Tisztítás és karbantartás:
Nedves kendővel tisztítsa meg a diszkeretet és a kezelőmezőt tartalmazó házat. A tisztításhoz ne használjon olyan szert,
amely megtámadja a ház anyagát! A műszaki változtatások jogát fenntartjuk.
15
16
17
Kézi bekapcsolási idő (L1 élesítve)) Követő automatika
0–5 perc követés nélkül
5–10 perc 5 perc
10–15 perc 10 perc
15 + perc 15 perc
