Pokyny pro instalaci unity ZCV2
Tento ventilátor byl vyvinut pro nepřetržitý trvalý provoz k zajištění potřebného základního větrání v budovách.
V případě potřeby lze nárazové větrání aktivovat ručně (je k tomu zapotřebí druhá, spínaná fáze „L1“) nebo
prostřednictvím vlhkostní automatiky (k tomu je dostačující trvalá fáze „L“). Prosíme, pročtěte si tento Návod k
montáži celý ještě před zahájením instalace.
Pozor:
Všechny práce musí být prováděny bez elektrického napětí. Elektrotechnické práce smí provádět pouze
oprávněný odborný personál, a vždy pouze v souladu s aktuálně platnými předpisy.
Pokud jsou v kuchyni instalována otevřená olejová či plynová zařízení, může odtah ventilace způsobovat
nadměrný únik kouřových plynů. Je třeba dbát na to, aby byla ventilace přiměřeně redukována dle ustanovení
stavebních předpisů. Do kuchyní se zařízeními na tuhá paliva by se extrakční ventilátory neměly instalovat.
Upozornení: Prístroj nesmí být bez náležitého dozoru odpovedné osoby používán malými detmi ci
nezpusobilými osobami, aby bylo zaruceno bezpecné používání prístroje. Na malé deti je treba dohlížet, aby si s
prístrojem nehrály.
Montáž na zed’/na strop
Odstraňte clonu otáčením proti směru hodinových ručiček, povolte 3 přídržné šrouby a opatrně vyklopte kryt s
ovládacím panelem.
Nainstalujte větrací trubku s vnitřním průměrem 100 mm do stěny nebo do stropu. U montáže na zed’ dbejte na
mírný spád trubky směrem ven, u montáže na strop větrací trubku tepelně izolujte, pokud vede nevytápěnými
úseky.
Vstup elektrického kabelu by se měl nacházet ve vzdálenosti X = 65 mm od středu větrací trubky. Abyste mohli
funkci„nárazového větrání“ aktivovat ručně, potřebujete navíc k trvalé fázi „L“ ještě spínanou fázi „L1“.
Elektrický kabel prostrčte určeným otvorem (A) a přišroubujte přístroj pomocí čtyř šroubů na stěnu nebo na
strop. Při montáži na zed’ dbejte prosím na to, aby šipky ukazovaly nahoru.
Odizolujte vodiče kabelu, jako je to znázorněno na (B), a připojte je podle schématu zapojení. Ventilátor má
dvojitou ochrannou izolaci a nevyžaduje ochranný vodič. Pokud je k dispozici ochranný vodič ze strany domovní
instalace, můžete ho „zaparkovat“ do přípojovací svorky (C). Připojené vodiče zajistěte příchytkou proti vytržení
kabelu (D).
Potom zase uzavřete kryt s ovládacím panelem a přišroubujte ho.
Zvenku na výstupu větrací trubky upevněte ochrannou mřížku.
Uvedení do provozu a nastavení
Přepněte spínač pro ruční nárazové větrání na straně domu do polohy VYP (žádné napětí na „L1“), a zapněte
znovu domovní pojistku.
Uvedení do provozu a nastavení ventilátoru se provádí pomocí ovládacího panelu.
Jakmile je ventilátor opět připojen k elektrické síti, začnou blikat obě tlačítka a po dobu max. 15 minut.
Když nyní stiskněte např. tlačítko , zaktivuje se a bliká tovární nastavení „Nárazové větrání/Malá koupelna“
.
9-10
1-2
3
4
5-6
7-8
11
12
13
14
Tovární nastavení
Místnost Základní větrání Nárazové větrání
Malá koupelna 18 m
3
/h 30 m
3
/h
Kuchyň a velká koupelna
30 m
3
/h
50 m
3
/h
Tovární nastavení lze změnit pomocí tlačítka a a přizpůsobit tak na příslušnou prostorovou situaci.
K potvrzení nastavení stiskněte tlačítko příp. , signálka nyní svítí trvale. Opakováním kroku nastavte režim
„Základní větrání/malá koupelna“ . K potvrzení nastavení stiskněte tlačítko příp. Po uplynutí 10 sekund
bez zadání se nastavovací režim automaticky ukončí.
Nová vlhkostní automatika registruje rychlost, kterou se mění vlhkost v místnosti. V případě rychlé změny
usoudí na nárůst prostorové vlhkosti způsobený uživatelem a zapne ventilátor. K aktivaci vlhkostní automatiky
stiskněte tlačítko . Rozsvícení LED indikátoru signalizuje, že je senzor aktivní.
Doběhovou automatiku (jen v případě připojené spínané fáze „L1“) zaktivujete tak, že stisknete tlačítko .
Délka doby doběhu závisí na tom, jak dlouho byl ventilátor zapnutý ručně v provozním režimu „Nárazové
větrání“.
Aktivní senzor je indikován svícením LED indikátoru.
Při stisknutí libovolného tlačítka se zobrazí aktuální provozní stav. Pro změnu nastavení musíte stisknout
současně tlačítko a po dobu cca 3 sekund. Pro změnu nastavení musíte stisknout současně tlačítko
a po dobu cca 10 sekund.
Namontujte zpět clonu otáčením ve směru hodinových ručiček.

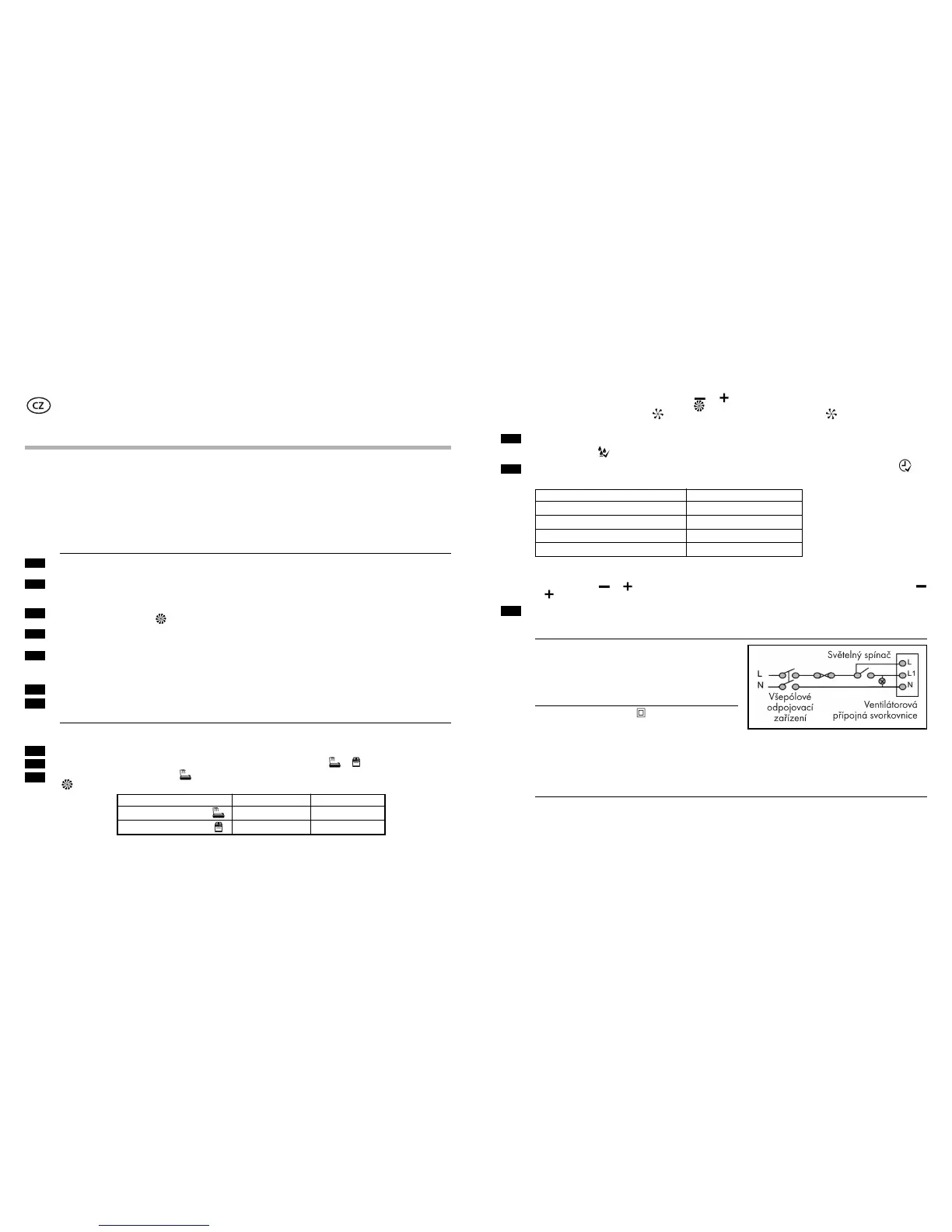

Schéma zapojení:
Napětí a frekvence elektrického napájení se musí
shodovat s údaji ventilátoru. Na straně instalace je
třeba pamatovat na zařízení k odpojení od sítě všemi
póly s izolační vzdáleností mezi kontakty min. 3 mm.
Instalace ve vlhkých prostorách se musí provést podle
aktuálně platnými předpisy.
Technická data:
Třída a druh ochrany (krytí): IP 24
Síťové napětí: 230 V~50 Hz
Příkon: 1.1–4.1 W
Akustický tlak: např. 23.5 dB(A) 3 m při 30 m
3
/h
např. 33 dB(A) 1 m při 30 m
3
/h
Vzduchový výkon: 10–76 m
3
/h
Max. dopravní tlak: 110 Pa
Max. dopravní teplota: 40 °C
Max. dopravní vzdálenost: 6 m
Čištění a údržba:
Clonu a kryt s ovládacím panelem čistěte vlhkým hadříkem. Nepoužívejte agresivní čisticí prostředky!
Technické změny vyhrazeny.
15
16
17
Doba ručního zapnutí (aktivní L1) Doběhová automatika
0–5 minut bez doběhu
5–10 minut 5 minut
10–15 minut 10 minut
15 + minut 15 minut
