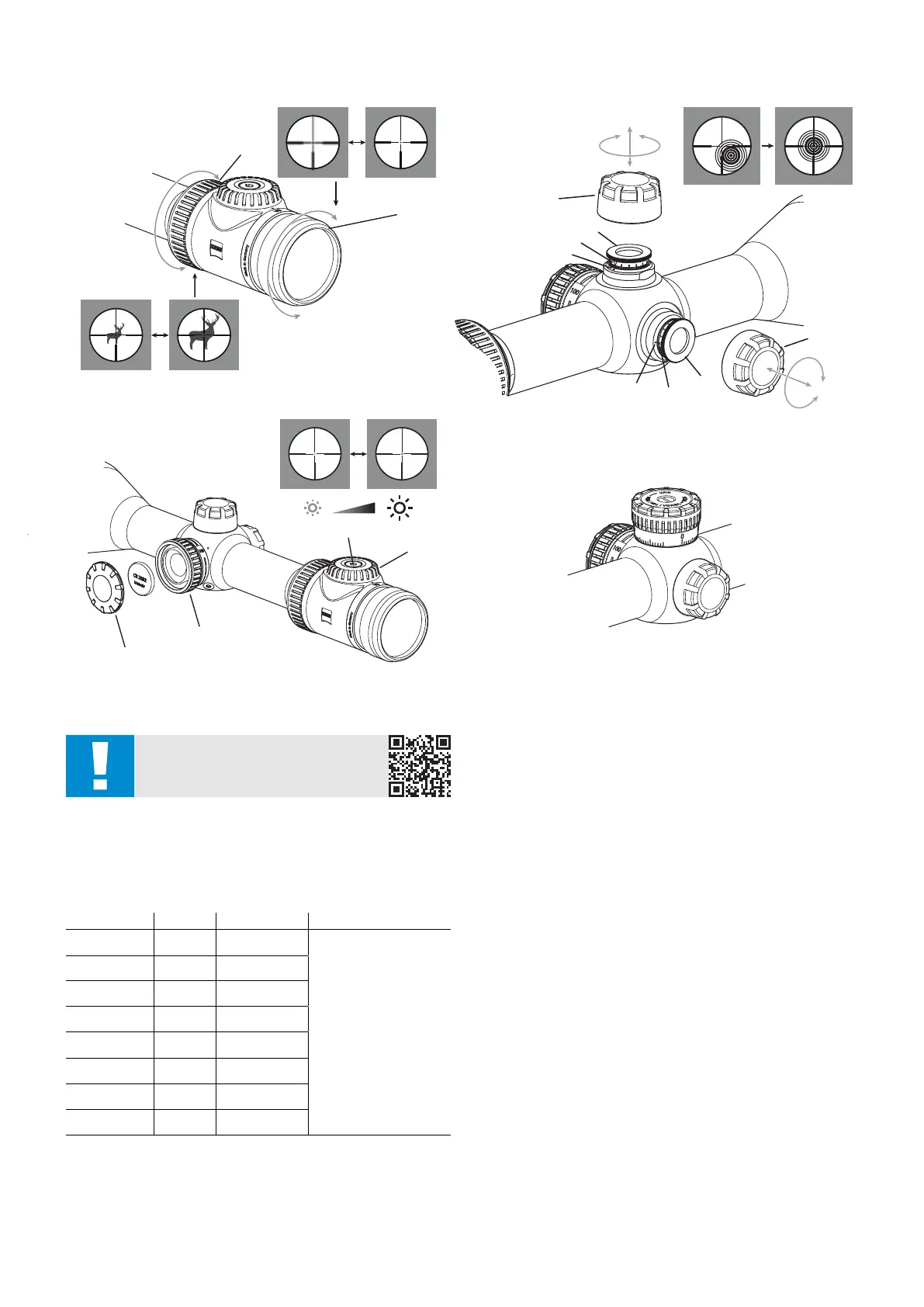

Az alkatrészek megnevezése
(1) Nagyításállító
(2) Az irányzék dioptriakiegyenlítője
(3) Az elemtartó rekesz fedele
(4) Az irányzékvilágítás kapcsolója
(5) Az irányzékvilágítás világosságának állítógombja
(6) A parallaxiskiegyenlítés állítógombja (a V81.1–8 modellek esetében nem
elérhető)
(7) Védőkupak irányzékállítóval (függőleges)
(8) Védőkupak irányzékállítóval (vízszintes)
(9) Állítógomb irányzékállítóval (függőleges)
(10) Állítógomb irányzékállítóval (vízszintes)
(11) Az osztógyűrű nulla jelölése
(12) Referenciajel
(13) Irányzék-gyorsbeállító (ASV)
Az irányzék élességének beállítása
Az irányzék élességének beállítása dioptriakiegyenlítés révén, az okulár (2)
elforgatásával történik.
A ZEISSV81.8-14x50 és ZEISSV82.8-20x56 céltávcsövek parallaxiskiegyenlítővel
vannak felszerelve, mely 100m-re van beállítva. A ZEISSV84.8-35x60
parallaxiskiegyenlítője 300m-re van beállítva.
A dioptriakiegyenlítés és a parallaxisállítás beállítása
• Ha a lehető legnagyobb nagyításra szeretné beállítani a céltávcsövet, forgassa el
az okulárcsonkon található nagyításállítót (1).
• Vegyen célba egy céltáblát az adott modelltől függően 100m, illetve 300m
távolságban. Ezt követően forgassa el a parallaxiskiegyenlítés (6) állítógombját
a 100m-es, illetve 300m-es rovátkára. Az irányzék élességének beállításához
forgassa el a dioptriakiegyenlítő (2) állítógombját. Ilyenkor mind a céltáblának,
mind pedig az irányzéknak élesen láthatónak kell lennie. A dioptriakiegyenlítést
csak egyszer kell elvégezni.
• A parallaxiskiegyenlítő (6) elforgatásával így már bármilyen céltávolságnál
beállíthatja az optimális élességet, és elkerülheti a parallaxisokkal összefüggő
célzási hibákat.
(2)
(1)
(7)
(10)
(8)
(11)
(12)
(12)
(11)
(9)
HASZNÁLATI UTASÍTÁS
A ZEISS márka termékei kiváló optikai teljesítményükkel, gondos kialakításukkal és
hosszú élettartamukkal tűnnek ki.
Kövesse az alábbi használati tudnivalókat, biztosítva a céltávcső optimális
használatát, hogy az hosszú évekig hű kísérője maradhasson.
Szállítási terjedelem
ZEISSV8 céltávcsövek irányzékvilágítással.
Termék
Cikkszám Objektív menete
Szállítási terjedelem
V8 1.1-8x24 M 522100 M 28x0,75
Céltávcső
Védőkupak
Lítiumelem 3V CR2032
Optikatisztító kendő
Rövid útmutató
Biztonsági előírások és
szabályozással kapcsolatos
információk
V8 1.1-8x24 5522101 M 28x0,75
V8 1.8-14x50 M 522110 M 54x0,75
V8 1.8-14x50 522111 M 54x0,75
V8 2.8-20x56 M 522130 M 60x0,75
V8 2.8-20x56 522131 M 60x0,75
V8 4.8-35x60 M 522140 M 62x0,75
V8 4.8-35x60 522141 M 62x0,75
FIGYELMEZTETÉS!
Vegye gyelembe a mellékelt biztonsági utasításokat és a
szabályozással kapcsolatos információkat, melyek itt érhetők el:
www.zeiss.com/cop/safety
