54 | 60 CN

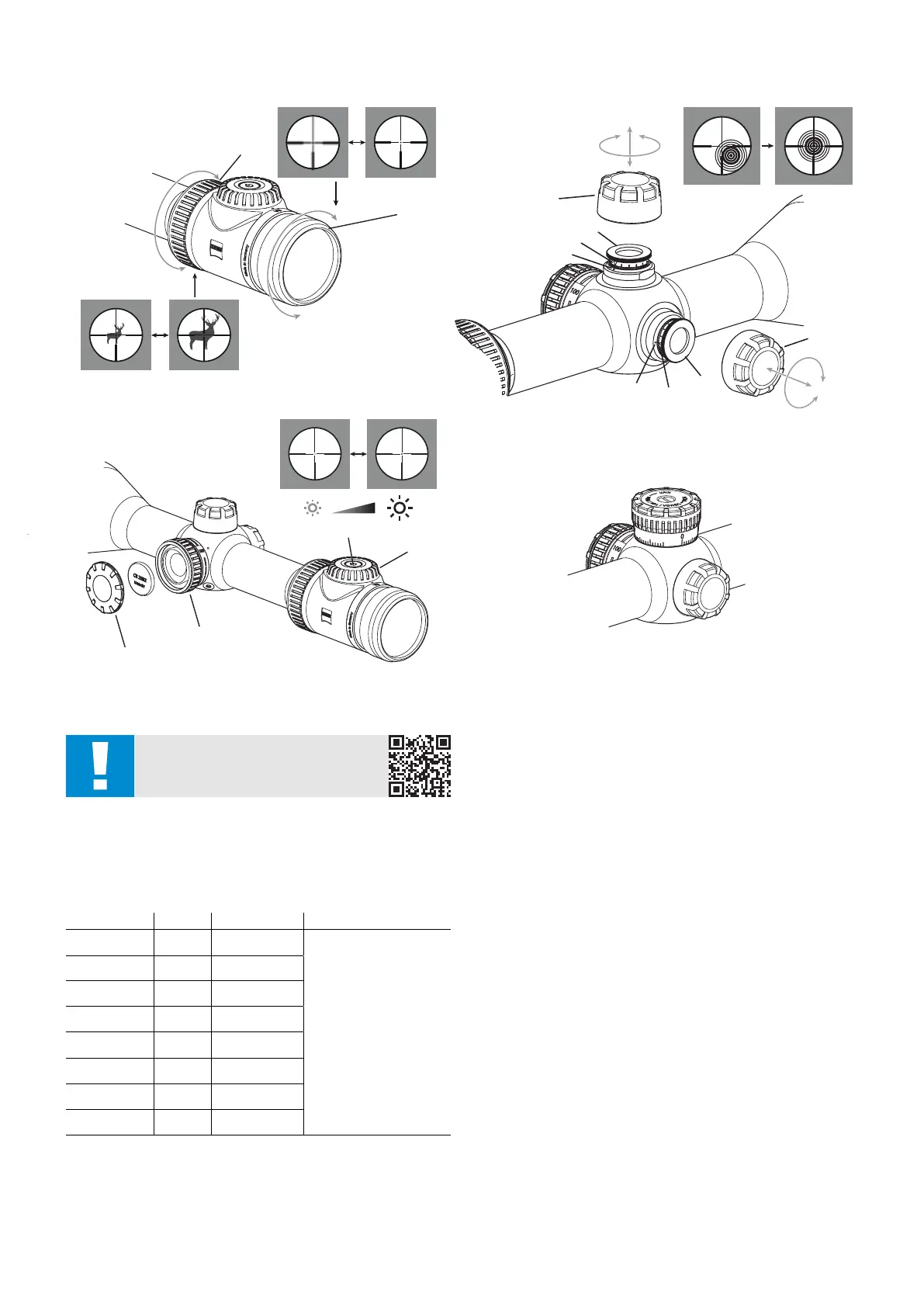

部件名称
(1) 变倍器
(2) 瞄准用屈光度调节轮
(3) 电池盒盖
(4) 开启和关闭开关（瞄准照明装置）
(5) 亮度旋钮（瞄准照明装置）
(6) 视差补偿调节旋钮（V81.1–8型号上不存在）
(7) 配有瞄准调节装置的保护罩（高度）
(8) 配有瞄准调节装置的保护罩（侧面）
(9) 配有瞄准调节装置的调节旋钮（高度）
(10)配有瞄准调节装置的调节旋钮（侧面）
(11) 刻度环的零点标记
(12)索引标记
(13)瞄准快速调节装置(ASV)
瞄准装置的调焦
通过转动目镜(2)借助屈光度调节轮对瞄准装置进行调焦。
瞄准望远镜ZEISSV81.8-14x50和ZEISSV82.8-20x56均配有一个在100m处
锁止的视差补偿装置。ZEISSV84.8-35x60具有一个在300m处锁止的视差补
偿装置。
屈光度调节轮和视差调节装置的调整
• 若要将瞄准望远镜调节为最大可用放大倍率，则需转动目镜座上的变倍器(1)。
• 根据不同型号，在100m或300m的距离处瞄准目标靶。然后将视差补偿调节
旋钮(6)转动到100-m或300-m锁止位。若要调节瞄准装置的清晰度，则需转
动屈光度轮的调节旋钮(2)。此时，即可清晰地看到目标靶和瞄准装置。只需调节
一次屈光度即可。
• 此时，通过转动视差补偿装置(6)，便可调节各种目标距离的最佳清晰度，并且可
以避免由于视差导致的瞄准误差。
(2)
(1)
(7)
(10)
(8)
(11)
(12)
(12)
(11)
(9)
使用说明书
卓越的光学性能、精细的做工、超长的使用寿命是ZEISS品牌产品一贯秉持的特
点。
请注意遵守以下使用提示，以确保您的瞄准望远镜达到最理想化的使用状态以及最
长的使用寿命，让它忠实长久地陪伴在您左右。
供货范围
配有瞄准照明装置的ZEISSV8瞄准望远镜。
产品
订购编号 镜头螺纹
供货范围
V8 1.1-8x24 M 522100 M 28x0.75
瞄准望远镜
保护罩
锂电池3VCR2032
镜头清洁布
快速指南
安全提示和监管信息
V8 1.1-8x24 5522101 M 28x0.75
V8 1.8-14x50 M 522110 M 54x0.75
V8 1.8-14x50 522111 M 54x0.75
V8 2.8-20x56 M 522130 M 60x0.75
V8 2.8-20x56 522131 M 60x0.75
V8 4.8-35x60 M 522140 M 62x0.75
V8 4.8-35x60 522141 M 62x0.75
警告！
请注意随附的安全提示和监管信息，这些信息也可以在以
下位置找到：
www.zeiss.com/cop/safety
(5)
(4)
(6)
(3)
(13)
