ZELIA ZLT75 - 3 Explosionszeichnung

Bedienungsanleitung ZELIA ZLT
3
Schutzart
Netzteil: IP 44
Zelle: IP 55
Gesamtabmessungen
Netzteil: 180 x 130 x 66 mm
Zelle: 192 x 138 x 134 mm
Verpackungskarton: 383 x 230 x 164 mm
Montage
Netzteil: Wandbefestigung (4 im Lieferumfang
enthaltene Schrauben/Dübel)
Zelle: Auf PVC-Leitungen mit 50 mm Durch-
messer (1,5"-Verbindungsstücke im Lieferum-
fang enthalten)
Gewicht
Netzteil: 1,04 kg / Zelle: 1,03 kg (ZLT25) 1,08
kg (ZLT50) 1,13 kg (ZLT75)
Gesamtverpackung: 2,75 kg (ZLT25) 2,8 kg
(ZLT50) 2,85 kg (ZLT75)

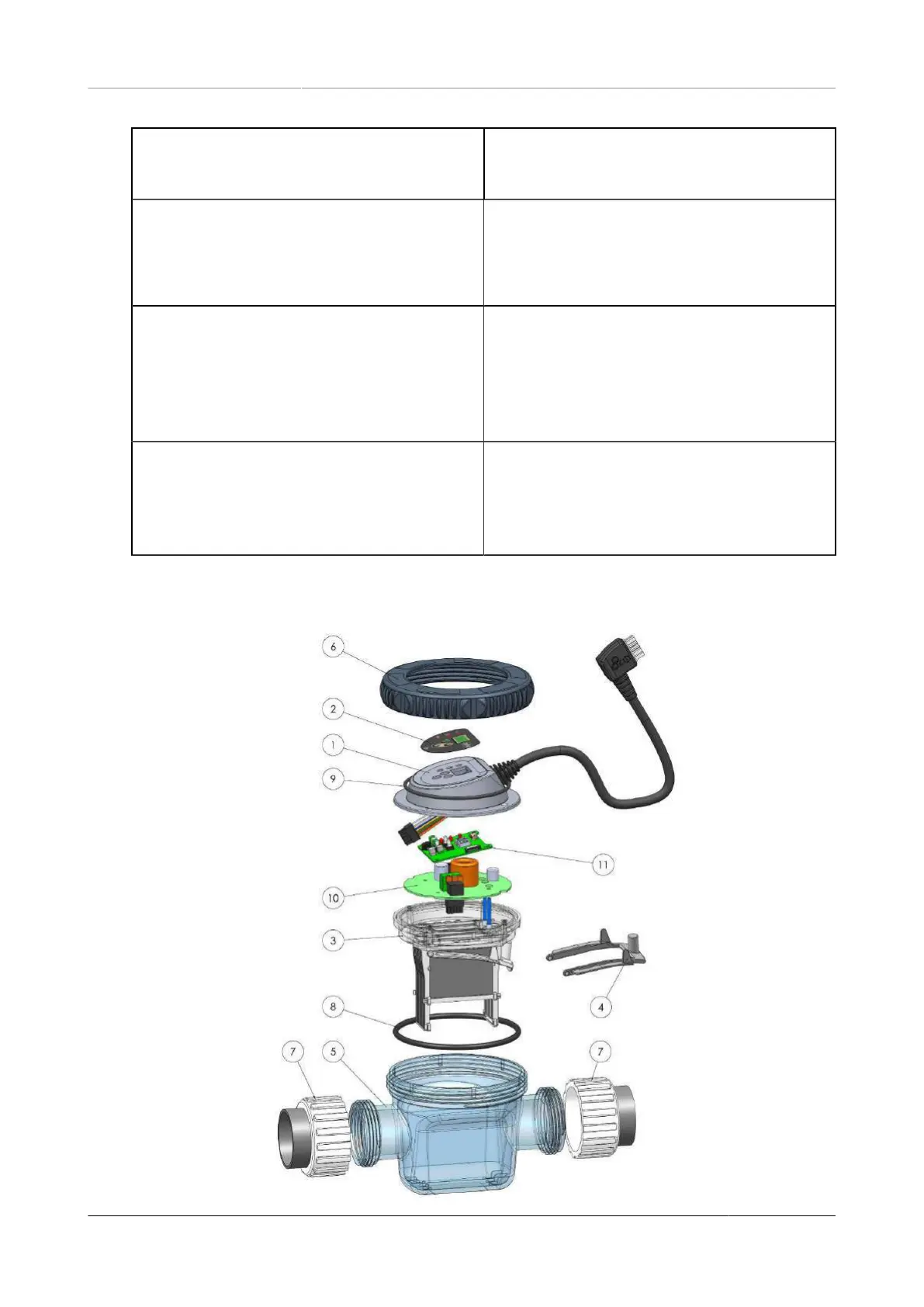

3. Explosionszeichnung
