32

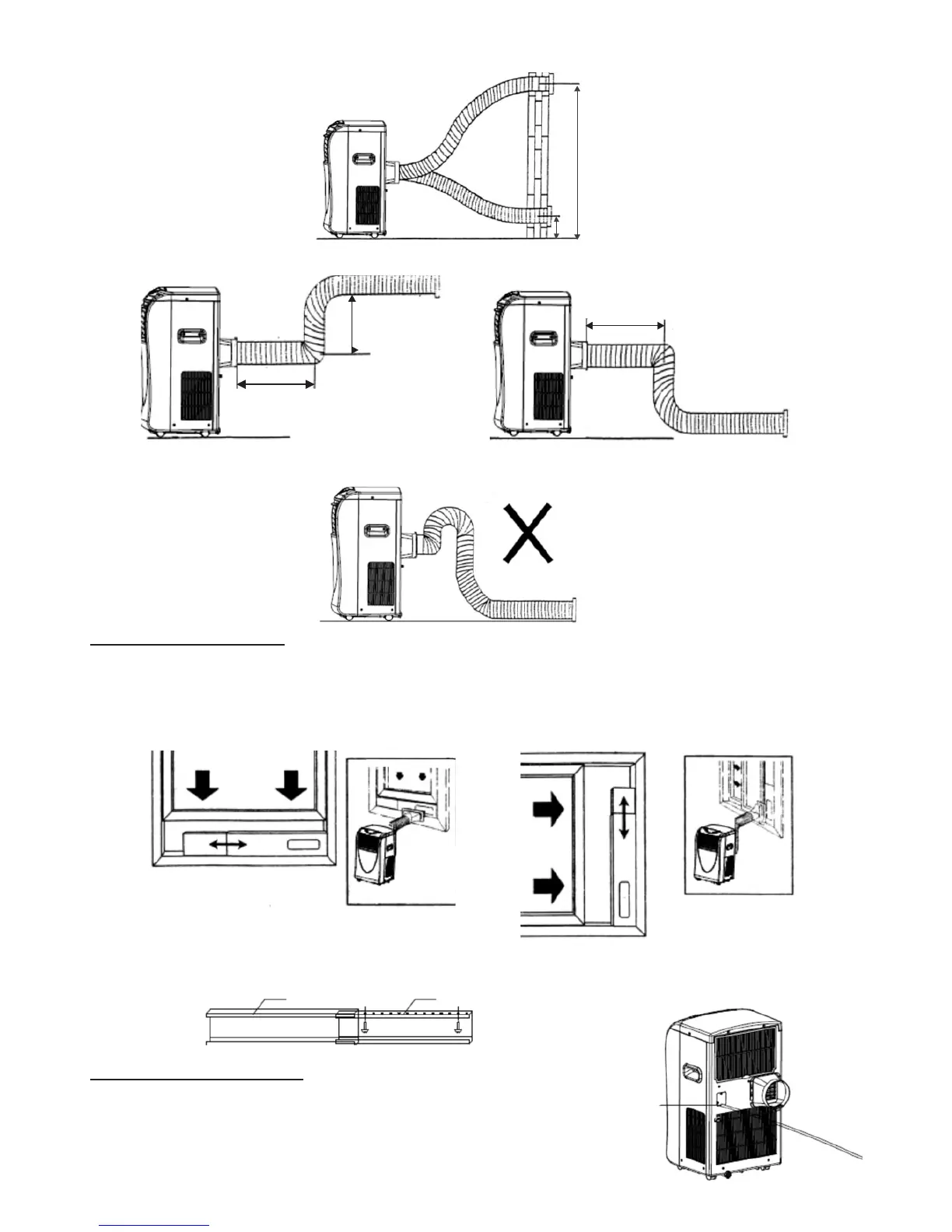

Montarea adecvatǎ a furtunului este indicatǎ în desenul urmǎtor (dacǎ xaţi furtunurile în perete, înǎlţimea de xare a furtunurilor trebuie sǎ
e de la 40 de cm la 130 de cm.).
Dacǎ este necesarǎ realizarea unor coturi ale furtunului de evacuare, ghidaţi-vǎ în timpul montajului dupǎ desenele urmǎtoare.
Un exemplu de poziţionare neadecvatǎ a furtunului de evacuare. Aceasta poate provoca funcţionarea necorespunzǎtoare a aparatului de aer
condiţionat sau avarierea sa.
Ansamblu de montare în ferestre
Aparatul de aer condiţionat este livrat împreunǎ cu un glisor de xare în fereastrǎ proiectat pentru ferestre care se deschid în plan vertical
sau orizontal. Acesta faciliteazǎ xarea furtunului de aspirare/ evacuare a aerului la/ de la aparatul de aer condiţionat. Totuşi, în cazul unor
anumite tipuri de ferestre, este necesarǎ modicarea unor modalitǎţi de instalare. Procedaţi conform indicaţiilor oferite în desenele
urmǎtoare, pentru deschiderile minime sau maxime ale ferestrelor.
Înşurubaţi glisoarele cu ajutorul a douǎ şuruburi în prolul baghetǎ 2 (a se vedea desenul urmǎtor).
Instalarea ţevilor de evacuare a apei
Montaţi ţeava în oriciul de evacuare a apei din spatele aparatului. Fiţi deosebit
de atent(ǎ) la aşezarea conductei în poziţia adecvatǎ, pentru a evita o funcţionare
neadecvatǎ a dispozitivului electric de control (a se vedea desenul urmǎtor).
60 cm
50 cm
50 cm
Prol baghetǎ 1 Prol baghetǎ 2
Oriciu pentru
evacuarea apei
Fereastrǎ orizontalǎ
Ansamblu glisor pentru fereastrǎ
Minim: 67,5 cm
Maxim: 123 cm
Fereastrǎ verticalǎ
Ansamblu glisor pentru fereastrǎ
Minim: 67,5 cm
Maxim: 123 cm
130 cm
40 cm
