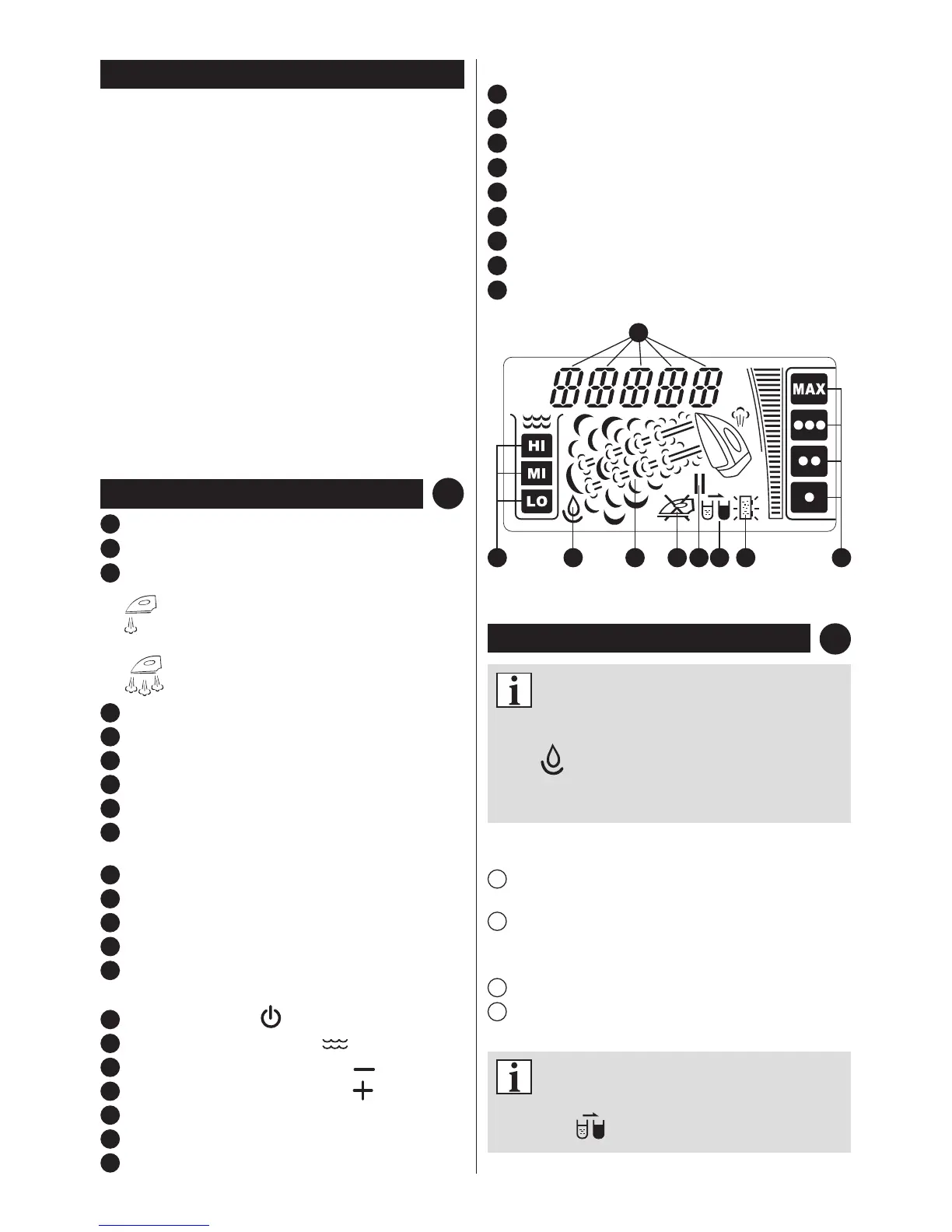

WYŚWIETLACZ LCD – OPIS WSKAŹNIKÓW
A
Twardość wody
B
Poziom wody
C
Poziom emisji pary
D
Nagrzewanie komory parowej
E
Automatyczne wyłączanie
F
Wymiana wkładu anti-calc
G
Brak wkładu anti-calc
H
Ustawienia temperatury
I
Ustawienia rodzaju tkaniny
Dane techniczne
Parametry techniczne podane są na tabliczce znamionowej
wyrobu.
Stacja parowa jest urządzeniem klasy I, wyposażonym
w przewód przyłączeniowy z żyłą ochronną i wtyczkę ze sty-
kiem ochronnym. Podłączaj do gniazda sieci wyposażonego
w bolec ochronny.
Stacja parowa ZELMER spełnia wymagania obowiązujących
norm.
Urządzenie spełnia wymagania ROZPORZĄDZENIA KOMI-
SJI (WE) NR 1275/2008 w sprawie wymogów dotyczących
ekoprojektu.
Urządzenie jest zgodne z wymaganiami dyrektyw:
– Sprzęt elektryczny przeznaczony do użytku w określo-
nych granicach napięcia (LVD) – 2006/95/EC.
– Kompatybilność elektromagnetyczna (EMC)
– 2004/108/EC.
Wyrób oznaczono znakiem CE na tabliczce znamionowej.
Deklaracja zgodności CE znajduje się na stronie
www.zelmer.pl.
Budowa stacji parowej
A
1
Przycisk wyrzutu pary
2
Lampka kontrolna
3
Regulator wyrzutu pary
– PROFESJONALNY TRYB PARY (wyrzut pary
z otworów rozmieszczonych w przedniej części
stopy żelazka)
– ZWYCZAJNY TRYB PARY (wyrzut pary
wszystkimi otworami stopy żelazka)
4
Odgiętka
5
Wlew wody
6
Zbiornik na wodę
7
Zaczep zbiornika na wodę
8
Pojemnik na wkład anti-calc
9
Wkład anti-calc (zamontowany w pojemniku na wkład
anti-calc)
10
Tester twardości wody
11
Podstawa stacji parowej z izolacją termiczną
12
Uchwyt na przewód
13
Wieszak na przewód zasilający
14
Lampki sygnalizujące (zielona – gotowość do pracy
z parą; czerwona – nagrzewanie się stopy żelazka)
15
Przycisk włącz/wyłącz
16
Przycisk wyboru twardości wody
17
Przycisk wyboru tkaniny i emisji pary „ ”
18
Przycisk wyboru tkaniny i emisji pary „ ”
19
Wyświetlacz LCD
20
Przewód przyłączeniowy
21
Przewód zasilający
A H
I
ECB D F G
Nalewanie wody
B
Urządzenie wyposażone jest w elektroniczny
system monitorowania poziomu wody. Jeżeli
poziom wody jest za niski, na wyświetlaczu
LCD zacznie migać wskaźnik poziomu wody
, a urządzenie będzie emitować sygnał
dźwiękowy. Stan ten utrzyma się dopóki zbiornik
na wodę nie zostanie ponownie napełniony.
●
Wyłącz urządzenie a następnie wyciągnij wtyczkę prze-
wodu przyłączeniowego z gniazdka sieciowego.
1
Zwolnij zaczep zbiornika na wodę i wysuń zbiornik na
wodę.
2
Wysuń wlew wody.
●
Napełnij zbiornik na wodę do poziomu MAX oznaczo-
nego na ściance zbiornika na wodę.
3
Wsuń wlew wody.
4
Wstaw zbiornik na wodę w uprzednio zajmowane miej-
sce.
Ze względu na trwałość żywic anty-wapiennych
i twardość wody, sugerujemy wymianę wkładu
anti-calc, gdy wskaźnik wymiany wkładu anti-
-calc zacznie mrugać.
