MOUNTING INSTRUCTIONS FIAT DUCATO III
Das Hauptanschlusskabel wird wie im
Anschlussdiagramm abgebildet angeschlossen.
BITTE BEACHTEN
Anschluss Parking-Kabel
Das Kabel „Parking“ muss an einen Hand-
bremsenkontakt angeschlossen werden, so dass
dieses gegen Masse (GND) geschaltet ist, wenn
die Handbremse angezogen ist.
Anschluss Reverse-Kabel
Das Kabel „Reverse“ muss an einen Rücklicht-
kontakt angeschlossen werden, so dass
dieses gegen 12 V geschaltet ist, wenn der
Rückwärtsgang eingelegt wird.
Connect the main wire harness exactly as
shown in the electrical connections overview.
PLEASE NOTE
Connection of Parking Cable
Do connect the “Parking“ cable to a terminal of
your handbrake which shunts to ground (GND)
when the handbrake is engaged.
Connection of Reverse Cable
Do connect the “Reverse“cable to a terminal of
your tail light that supplies 12 V voltage when
the reverse gear is engaged.

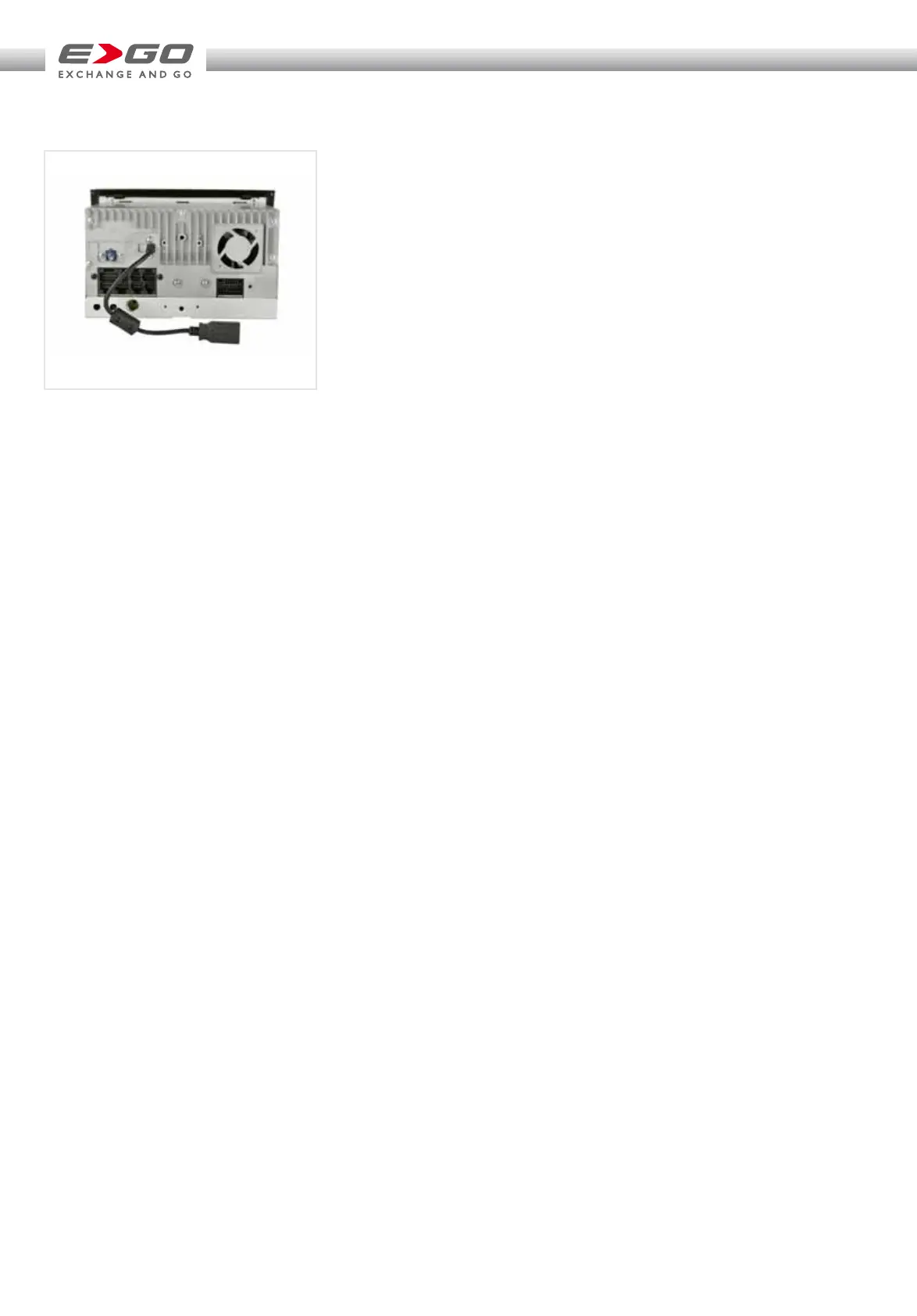

Übersicht Anschlüsse: Connections Overview:
