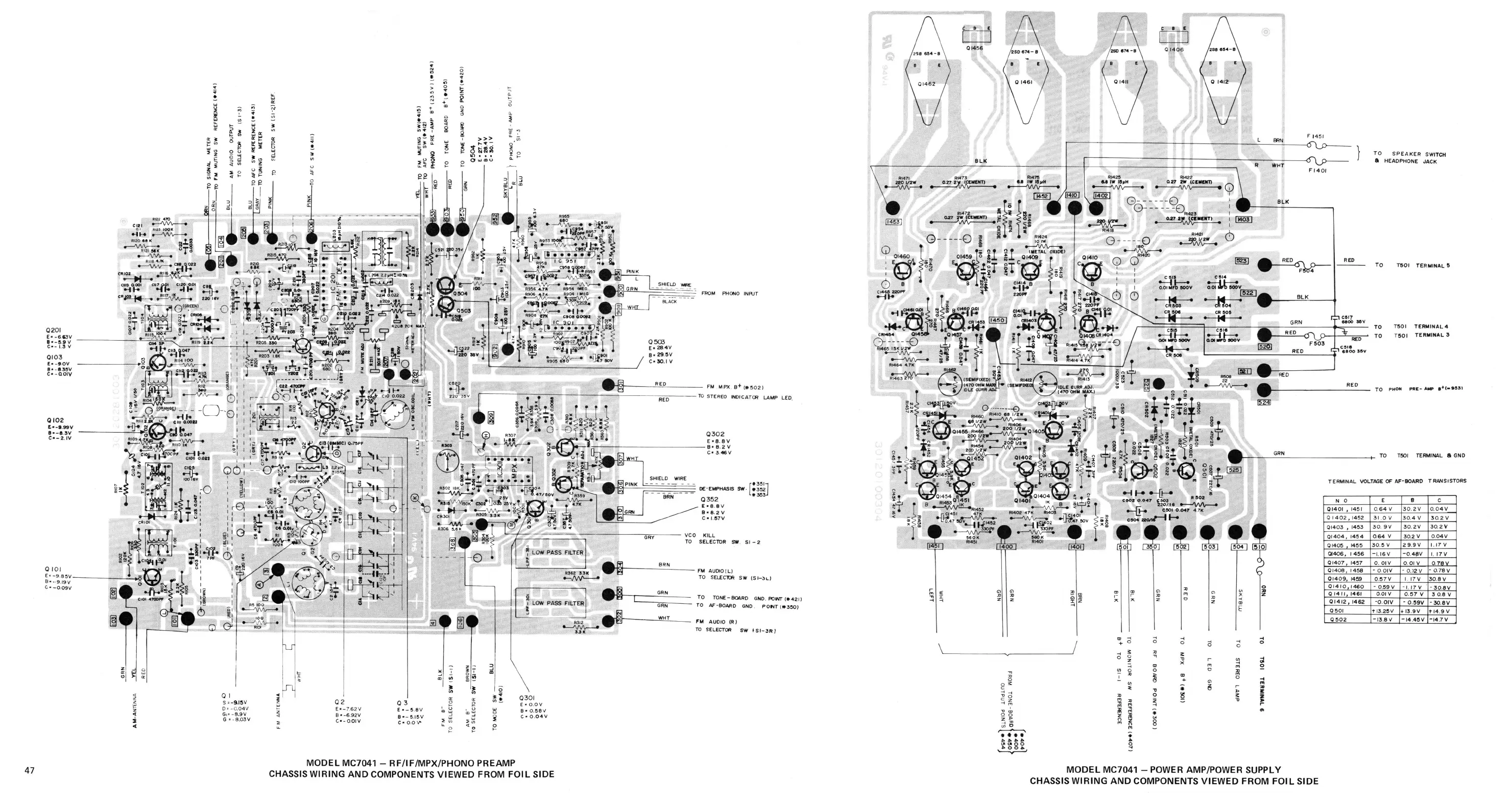

MODEL MC7041 - RF/IF/MPX/PHONO PREAMP
CHASSIS WIRING AND COMPONENTS VIEWED FROM FOIL SIDE
TERMINAL VOLTAGE OF AF-BOARD TRANSISTORS
N 0
E
B
C
Q1401 , 1451
0.64 V
30.2V 0.04 V
0Q1 402 , 1452
31.0V 30.4 V 30.2 V
QI403 , 1453
30. 9V 30.2V 30.2 V
Q1404, 1454 0.64 V
30.2 V
0.04 V
Q1405 , 1455
30.5 V
29.9 V 1.17 V
Q1406, 1 456
-I.I6V
-0.48V
1. 17 V
Q1407, 1457
0. 01V
0.01 V
0.78 V
Q1408, 1458 - 0.01V
- 0.02 V
-0.78 V
Q1409, 1459
0.57V 1.17 V
30.8 V
Q14 10,1460
- 0.59 V
-1.17V
-30.8V
Q1411, 1461
0.01 V
0.57 V
3 0.8 V
Q1412 , 1462
-0.01V
- 0.59V
-30.8V
Q501
+13.25 V
+13.9V
+14.9 V
Q502 -13.8 V - 14.45 V -14.7 V
MODEL MC7041 - POWER AMP/POWER SUPPLY
CHASSIS WIRING AND COMPONENTS VIEWED FROM FOIL SIDE
47
