Zenith MC7041 - MC7051 Chassis Layout; Chassis Layout and Component Placement

TEST POINTS
A
FM ANTENNA INPUT
D
FM. IF INPUT
G
F.M IF. OUTPUT
H F.M. DETECTOR OUTPUT
L
AM RF. INPUT
M
19KHz OSC. OUTPUT

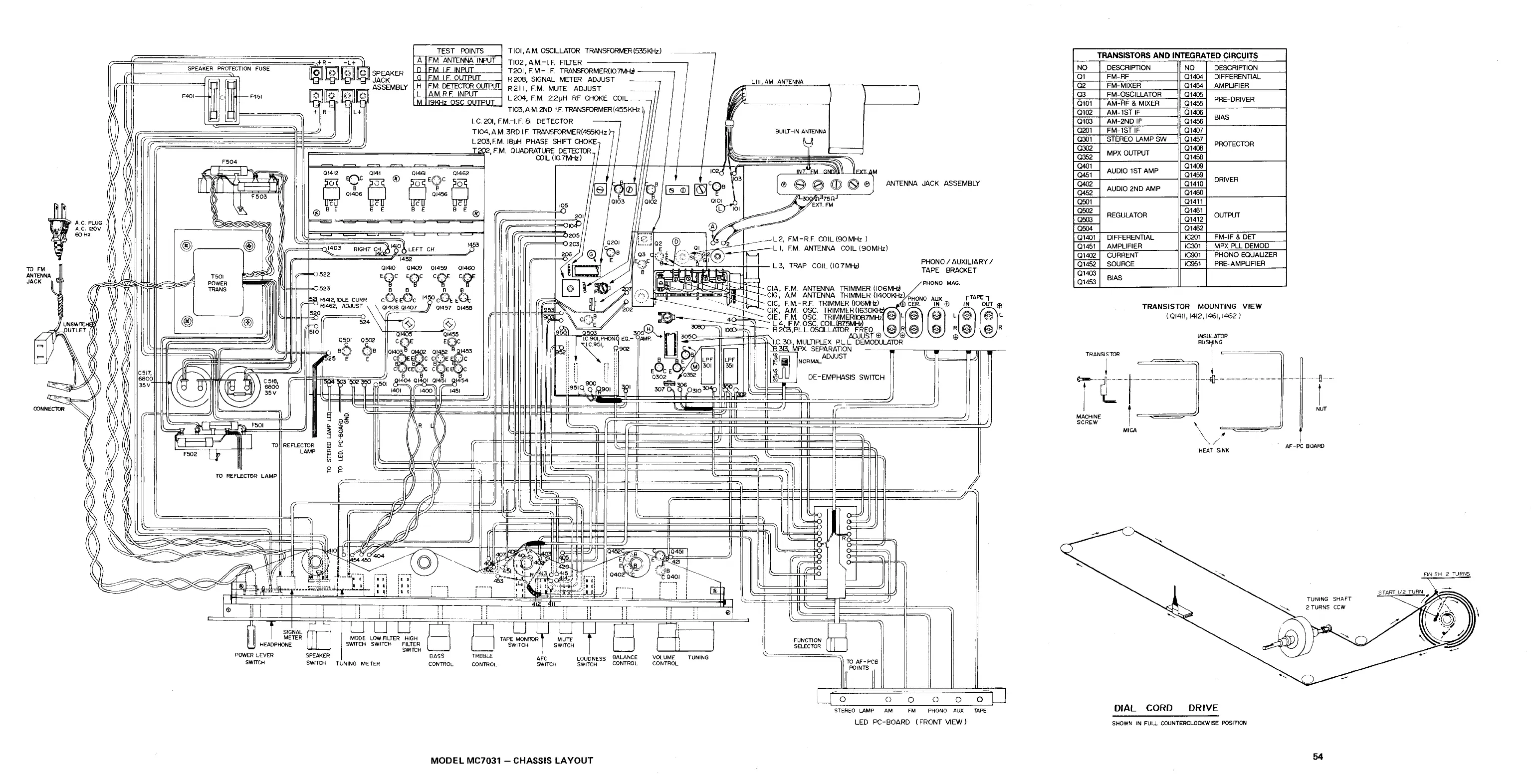

MODEL MC7031 - CHASSIS LAYOUT
TRANSISTORS AND INTEGRATED CIRCUITS
NO DESCRIPTION
NO DESCRIPTION
Q1
FM-RF
Q1404 DIFFERENTIAL
AMPLIFIER
Q2 FM-MIXER Q1454
DIFFERENTIAL
AMPLIFIER
Q3 FM-OSCILLATOR
Q1405
PRE-DRIVER
Q101
AM-RF & MIXER
Q1455
PRE-DRIVER
Q102
AM-1ST IF
Q1406
BIAS
Q103
AM-2ND IF
Q1456
BIAS
Q201
FM-1ST IF Q1407
PROTECTOR
Q301 STEREO LAMP SW Q1457
PROTECTOR
Q302
MPX OUTPUT
Q1408
PROTECTOR
Q352
MPX OUTPUT
Q1458
PROTECTOR
Q401
AUDIO 1ST AMP
Q1409
DRIVER
Q451
AUDIO 1ST AMP
Q1459
DRIVER
Q402
AUDIO 2ND AMP
Q1410
DRIVER
Q452
AUDIO 2ND AMP
Q1460
DRIVER
Q501
REGULATOR
Q1411
OUTPUT
Q502
REGULATOR
Q1461
OUTPUT
Q503
REGULATOR
Q1412
OUTPUT
Q504
REGULATOR
Q1462
OUTPUT
Q1401
DIFFERENTIAL
AMPLIFIER
IC201
FM-IF & DET
Q1451
DIFFERENTIAL
AMPLIFIER
IC301
MPX PLL DEMOD
Q1402
CURRENT
SOURCE
IC901
PHONO EQUALIZER
PRE-AMPUFIER
Q1452
CURRENT
SOURCE
IC951
PHONO EQUALIZER
PRE-AMPUFIER
Q1403
Q1453
BIAS
TRANSISTOR MOUNTING VIEW
(Q1411,1412,1461,1462)
DIAL CORD DRIVE
SHOWN IN FULL COUNTERCLOCKWISE POSITION
54
