Zenith MC7041 - MC7041 Exploded View

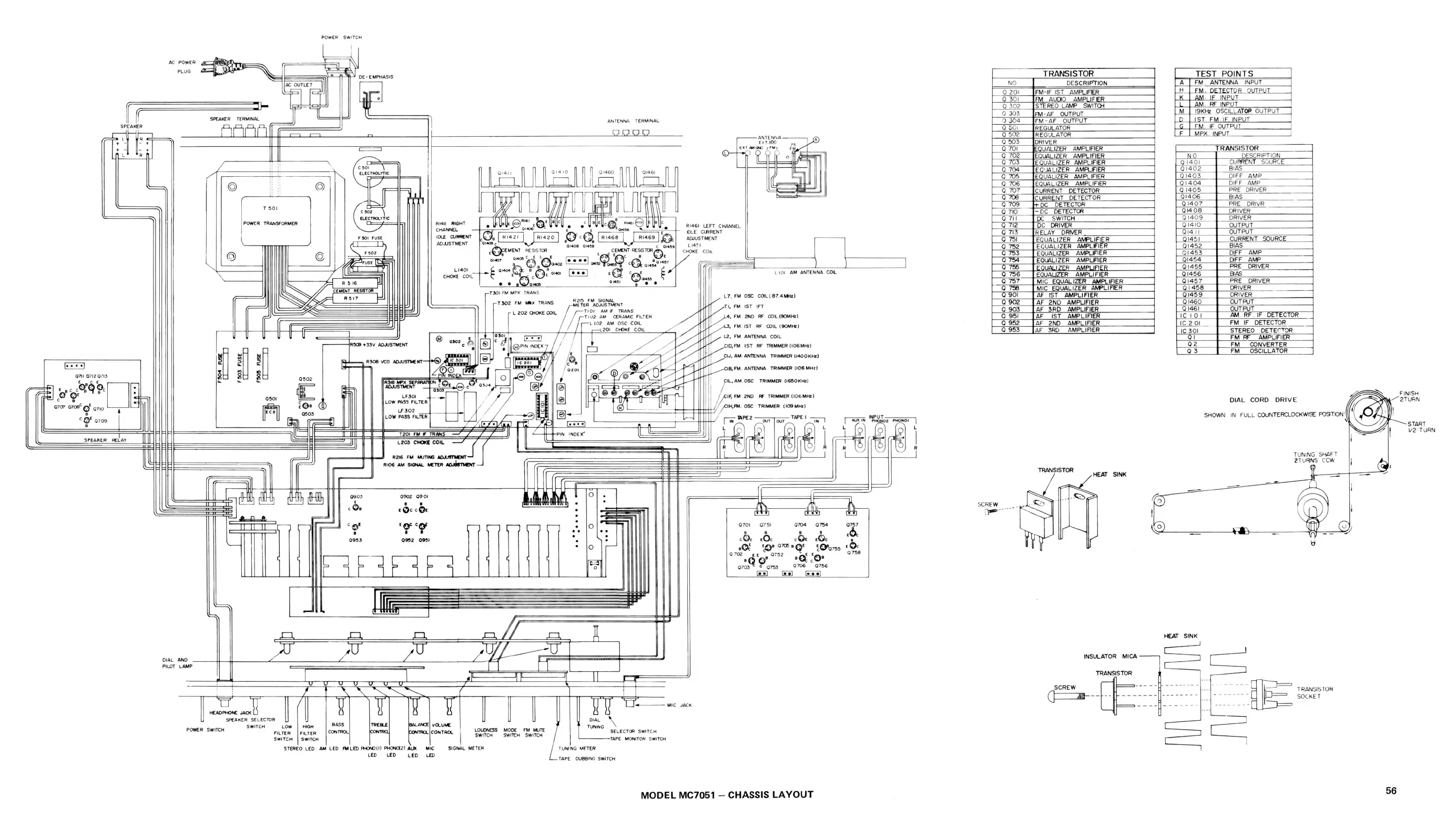

MODEL MC7051 - CHASSIS LAYOUT
TRANSISTOR
NO
DESCRIPTION
Q201 FM-IF 1ST AMPLIFIER
Q301
FM AUDIO AMPLIFIER
Q302
STEREO LAMP SWITCH
Q303
FM-AF OUTPUT
Q304 FM-AF OUTPUT
Q501
REGULATOR
Q502
REGULATOR
Q503
DRIVER
Q701
EQUALIZER AMPLIFIER
Q702 EQUALIZER AMPLIFIER
Q703
EQUALIZER AMPLIFIER
Q704
EQUALIZER AMPLIFIER
Q705
EQUALIZER AMPLIFIER
Q706 EQUALIZER AMPLIFIER
Q707
CURRENT DETECTOR
Q708
CURRENT DETECTOR
Q709
+ DC DETECTOR
Q710
- DC DETECTOR
Q711
DC SWITCH
Q712
DC DRIVER
Q713
RELAY DRIVER .
Q751
EQUALIZER AMPLIFIER
Q752
EQUALIZER AMPLIFIER
Q753
EQUALIZER AMPLIFIER
Q754
EQUALIZER AMPLIFIER
Q755
EQUALIZER AM PURER
Q756
EQUALIZER AMPLIFIER
Q757
MIC EQUALIZER AMPLIFIER
Q758 MIC EQUALIZER AMPLIFIER
Q901
AF 1ST AMPLIFIER
Q902
AF 2ND AMPLIFIER
Q903 AF 3RD AMPLIFIER
Q951
AF 1ST AMPLIFIER
Q952
AF 2ND AMPLIFIER
Q953
AF 3RD AMPLIFIER
TEST POINTS
A
FM. ANTENNA INPUT
H
FM. DETECTOR OUTPUT
K
AM- IF INPUT
L
AM. RF INPUT
M 19KH2 OSCILLATOR OUTPUT
D
1ST. FM IF INPUT
G
FM. IF OUTPUT
F MPX INPUT
TRANSISTOR
NO
DESCRIPTION
Q1401
CURRENT SOURCE
Q1402
BIAS
Q1403 DIFF AMP
Q1404 DIFF AMP
Q1405 PRE DRIVER
Q1406
BIAS
Q1407
PRE DRIVR
Q1408
DRIVER
Q1409
DRIVER
Q1410
OUTPUT
Q1411
OUTPUT
Q145I
CURRENT SOURCE
Q1452
BIAS
Q1453
DIFF AMP
Q1454
DIFF AMP
Q1455
PRE DRIVER
Q1456 BIAS
Q1457 PRE DRIVER
Q1458 DRIVER
Q1459 DRIVER
Q1460 OUTPUT
Q146I
OUTPUT
IC 101
AM. RF IF DETECTOR
IC 201
FM IF DETECTOR
IC 301
STEREO DETECTOR
Q1 FM RF AMPLIFIER
Q2
FM CONVERTER
Q3
FM OSCILLATOR
DIAL CORD DRIVE
SHOWN IN FULL COUNTERCLOCKWISE POSTION
56
