12
✗
повреждению корпуса счётчика.
■
Давление воды в трубопроводе не должно превышать
максимально допустимого для счётчика.
■
Для предотвращения несанкционированного демонтажа
рекомендуется пломбирование счётчика и его частей
(например, телеметрического датчика) заинтересованной
стороной.
Рекомендации по замене измерительной
вставки
■
Замена вставкки должна производиться квали-
фицированным персоналом, снабжённым
надлежащим и исправным инструментом.
■
Перед заменой вставки необходимо промыть
трубопровод, снять давление и слить воду с
рабочего участка.
■
Непосредственно перед монтажом необходимо извлечь
вставку из упаковки и проверить комплектность поставки,
наличие и целостность пломб согласно паспорту, а также убе-
диться в отсутствии видимых механических повреждений.
■
После демонтажа заменяемой вставки необходимо пол-
ностью удалить старые уплотнительные материалы, очи-
стить соединяемые поверхности и убедиться в отсутствии их
видимых повреждений.
■
При обнаружении внутри счётчика и вблизи него известковых
отложений и прочих загрязнений в трубопроводе, необхо-
димо удалить их перед монтажом новой измерительной
вставки.
■
Рекомендуется использовать только оригинальные упло-
тнительные материалы и прокладки. Перед монтажом
необходимо проверить соответствие их требуемому раз-
меру и убедиться в отсутствии повреждений.
■
Смазки и пасты, применяемые при монтаже прокладок,
должны в соответствующих случаях иметь разрешение на
контакт с питьевой водой.
■
Болты, фиксирующие измерительную вставку, необходимо
закручивать равномерно с помощью динамометрического
ключа (рекомендуемый момент силы для типоразмера M12
(DN от 50 до 125 мм) – 60 Нм, для типоразмера M16 (DN от
150 до 300 мм) – 85 Нм).
Декларация
Настоящим ZENNER International GmbH & Co. KG подтверждает,
что данный тип средств измерений утвержден для применения
на территории России.
Актуальная информация находится на www.zenner.com
горизонтальном, так и на вертикальном участках
трубопровода.
Рекомендации по монтажу
■
Для стабилизации потока и обеспечения заявленной
точности измерений длина прямых участков трубопровода
должна составлять не менее 3xDN перед счётчиком и
не менее 2xDN после него. При отсутствии технической
возможности создать прямой участок нужной длины
рекомендуется использовать регулятор потока ZENNER.
■
Перед началом монтажа счётчика необходимо промыть
трубопровод, чтобы удалить из него инородные тела и
загрязнения.
■
Не рекомендуется сужение трубопровода в
непосредственной близости от фланцев прибора.
■
Используемые фланцевые прокладки не должны
перекрывать поперечное сечение трубопровода.
■
Направление потока, указанное на корпусе счётчика,
должно совпадать с направлением потока в трубопроводе.
■
Вентили и прочие устройства для регулирования потока по
возможности должны быть установлены после счётчика.
■
При работе вся проточная часть счётчика должна быть
заполнена водой. Счётчик не следует монтировать на
участках, где наиболее вероятно скопление воздуха
(например, в наивысшей точке трубопровода).
■
Для защиты от проникновения крупных загрязняющих
частиц перед счётчиком должны быть установлены
соответствующие фильтры.
■
Во время монтажных работ и при эксплуатации счётчик не
должен подвергаться значительным ударным нагрузкам и
вибрации.
■
Температура для счётчика холодной воды не должна
превышать +50°C.
■
Во избежание повышенной вибрации и гидравлических
ударов заполнение счётчика водой необходимо производить
плавно.
■
Во время монтажа и после него необходимо убедиться в
отсутствии на трубопроводе механических напряжений,
которые со временем могут привести к деформациям и
Описание прибора
Турбинные счётчики холодной воды типа WPD/WPHD
(до 50 °C).
Турбинные счётчики холодной воды типа WPDE/WPHDE со
встроенным телеметрическим модулем EDC (до 50 °C).
Назначение
Для измерения объема холодной питьевой воды.
Для измерения объема чистой технической воды.
Комплект поставки
счётчик - 1 шт., руководство по эксплуатации - 1 экз.
Примечание
Настоящее руководство по эксплуатации предназначено для
квалифицированного персонала, поэтому общеизвестные
правила монтажа здесь не приводятся.

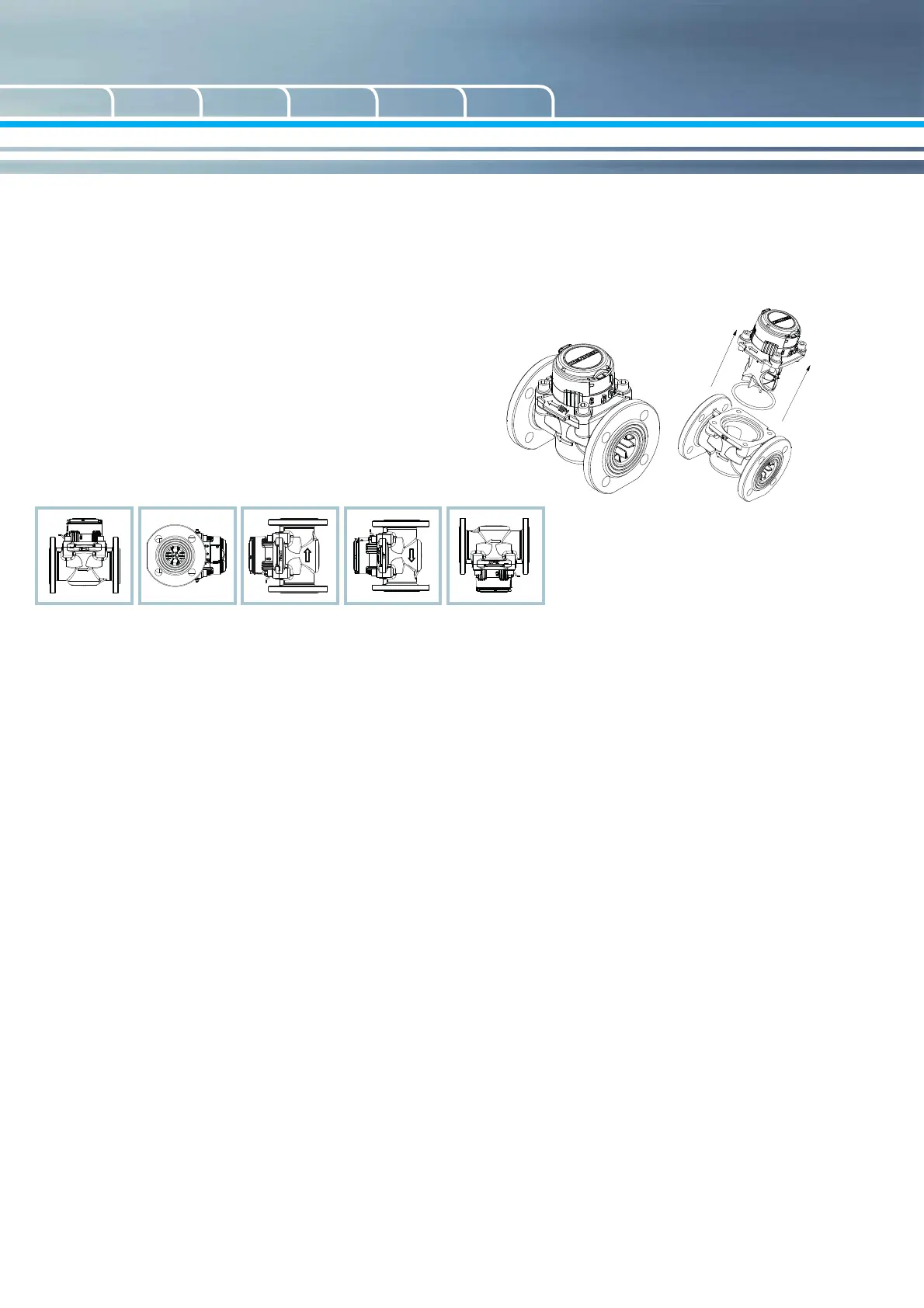

Допустимые положения монтажа счётчика
Счётчик типа WP может быть смонтирован как на
