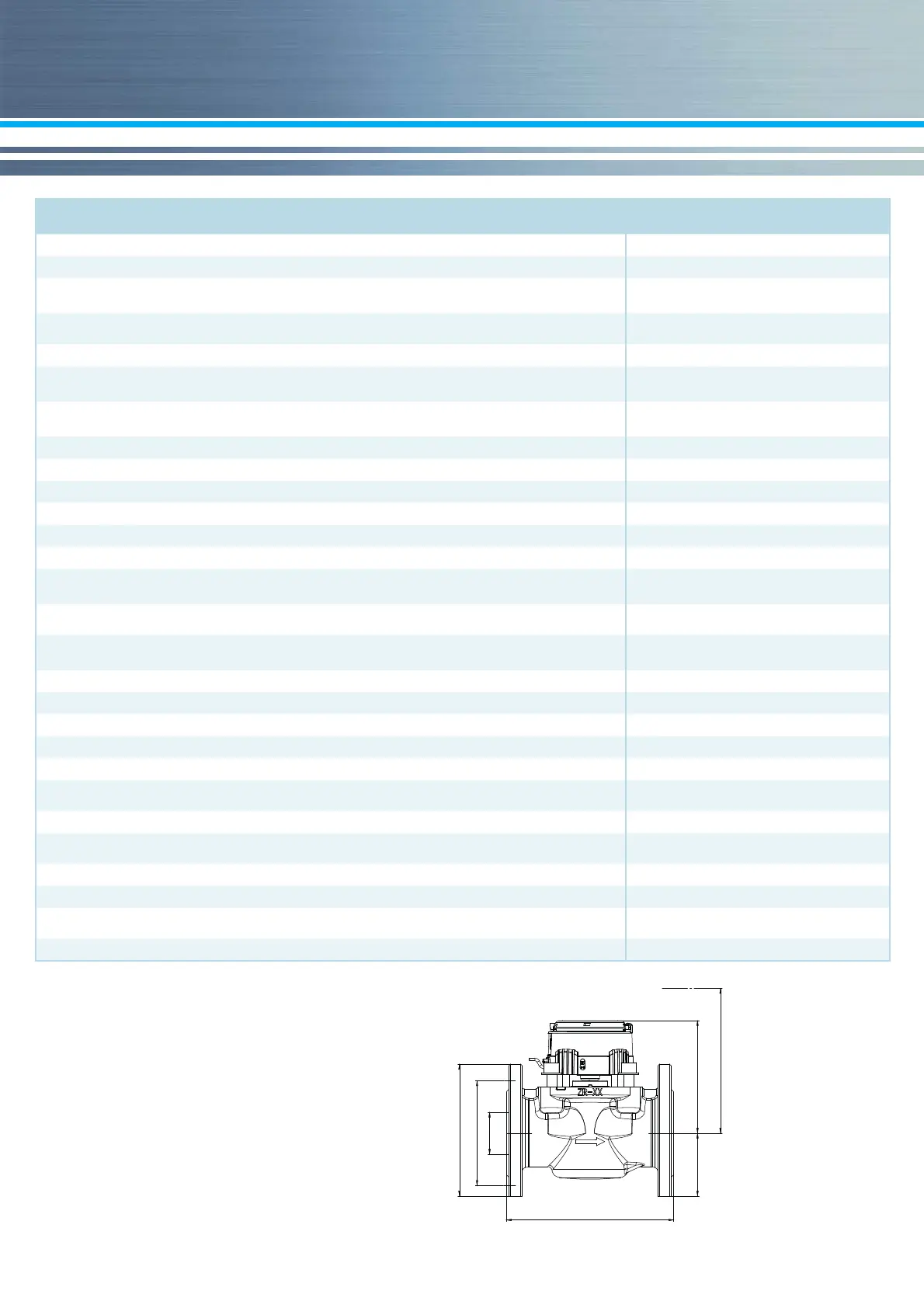

9
L
D
H1 H2
DN
H3
D1
WPD / WPHD
ZENNER ESPAÑA - CAF, S.A.U.
C/ Electricistas, 23. Pol. Ind. Los Llanos
28670 VILLAVICIOSA DE ODÓN Madrid
Teléfono +34 91 616 28 55
Fax +34 91 616 29 01
E-Mail zenner@zenner.es
Internet www.zenner.es
Respondemos de posibles equivocaciones y errores de imprenta, salvo modificaciones técnicas.
Datos técnicos WPD/WPDE WPHD/WPHDE
Diámetro Nominal DN mm 50 50 65 80 80 100 125 150 200 200 250 250 300 300
Caudal Permanente Q
3
m³/h 25 40 40 63 63 100 100 250 400 400 630 630 1000 1000
Ratio alcanzable Q
3
/Q
1
R R125H R200H R200H R200H R200H R315H R315H R315H R160H R160H R160H R160H R160H R160H
Ratio estandar (*) Q
3
/Q
1
R R100H/63V R100H/63V
Caudal máximo (**) Q
4
m³/h 31,25 50 50 78,75 78,75 125 125 312,5 500 500 787 787 1250 1250
Caudal mínimo (**) Q
1
m³/h
0,25/
0,4
0,4/
0,63
0,4/
0,64
0,63/
1,01
0,63/
1,02
1,0/
1,59
1,0/
1,60
2,5/
3,97
4,0/
6,35
4,0/
6,36
6,3/
10,0
6,3/
10,1
10,0/
15,87
10,0/
15,88
Caudal de transición (**)
Q
2
m³/h
0,4/
0,63
0,64/
1,02
0,64/
1,03
1,01/
1,61
1,01/
1,62
1,6/
2,54
1,6/
2,55
4,0/
6,35
6,4/
10,16
6,4/
10,17
10,08/
16,0
10,08/
16,1
16,0/
25,4
16,0/
25,5
Pérdida de carga en Q
3
∆p MPa 0,01 0,019 0,012 0,01 0,01 0,011 0,012 0,026 0,009 0,009 0,008 0,008 0,008 0,008
Caudal de arranque - l/h 65 65 65 110 110 150 150 350 2000 2000 2000 2000 2000 2000
Gama de indicación min l 0,5 0,5 0,5 0,5 0,5 0,5 0,5 5 5 5 5 5 5 5
max m³ 999.999 9.999.999 9.999.999
Temperatura máxima - °C 50 50 50 50 50 50 50 50 50 50 50 50 50 50
Presión de servicio max MAP bar 16 16 16 16 10 16 16 16 16 10 16 10 16 10
Valor de impulsos reed l/imp.
100/
1000
1.000/
10.000
1.000/
10.000
Valor de impulsos disco
modulador
l/imp. 10 10 10 10 10 10 10 100 100 100 100 100 100 100
Pesos y medidas:
Diámetro Nominal DN mm 50 50 65 80 80 100 125 150 200 200 250 250 300 300
Longitud contador (*) L mm 200 200 200 200/225 225 250 250 300 350 350 450 450 500 500
Altura H1 mm 135 135 135 143 143 152 152 183 215 215 267 267 250 250
Altura H2 mm 75 75 85 95 95 105 115 135 160 160 193 193 220 220
Altura total aprox. (***) H1+H2 mm 210 210 220 238 238 257 267 318 375 375 460 460 470 470
Altura de desmontaje de
inserto de medición
H3 mm 230 230 230 256 256 266 266 373 460 460 460 460 470 470
Diámetro de brida D mm 165 165 185 200 200 220 210 285 340 340 405 395 460 445
Diámetro del círculo de
orificios
D1 mm 125 125 145 160 160 180 250 240 295 295 355 350 410 400
Número de tornillos ud. 4 4 4 8 4 8 8 8 12 8 12 12 12 12
Tamaño de tornillo mm M16 M16 M16 M16 M16 M16 M16 M20 M20 M20 M24 M20 M24 M20
Diámetro del orificio de
tornillo
mm 19 19 19 19 19 19 19 23 23 23 28 23 28 23
Peso aprox.
kg 10,5 10,5 11,8 13,4 13,4 16,9 20,1 31,5 49 49 68 68 105 105
(*) Otros Ratios, longitudes y clases de presión sobre pedido
(**) Los valores hacen referencia al rango de medición estándar
(***) Altura total WPDE/WPHDE + 18mm
