Pos. Part number Old P/N Descrizione Description
Q.ta
Á
Note
Q.ty
1 3312 199 065
Distributore elettrico ON/OFF Electric selector valve ON/OFF 1 [
12V, 26 bar con TV 12V, 26 bar
with Trolling valve
3312 199 066
Distributore elettrico ON/OFF Electric selector valve ON/OFF 1 [[
24V, 26 bar con TV 24V, 26 bar
with Trolling valve
2 3312 308 069 Elettrovalvola ON/OFF Solenoid valve ON/OFF 2 Ma=20 Nm
12V, 26 BAR 12V, 26 bar
3312 308 106 Elettrovalvola ON/OFF Solenoid valve ON/OFF 2 Ma=20 Nm
24V, 26 bar 24V, 26 bar
3 0631 405 061 Tappo Dummy plug 1
4 0636 302 053 Tappo a vite M10x1 Screw plug M10x1 1 Ma=12 Nm
5 0634 801 302 Anello di tenuta Sealing ring 1
6 0636 309 007 Tappo a vite Screw plug 1 Ma=35 Nm
7 0636 101 709 Vite TCEI M8x65 Cap screw M8x65 2
8 0636 101 727 Vite TCEI M8x40 Cap screw M8x40 4
9 0630 302 090 Rosetta elastica Spring washer 6
10 3316 117 001 Assieme connettore Connector kit 3
11 3312 108 027 Trolling valve Trolling device 1
12 3312 308 096 Valvola proporzionale 12V Proportional valve 12V 1 Ma=27 Nm
3312 308 124 Valvola proporzionale 24V Proportional valve 24V 1 Ma=27 Nm
13 3312 308 020 Guarnizione Gasket 1
[
Installare con 12 V - To be installed with 12 V power supply
[[
Installare con 24 V - To be installed with 24 V power supply
F
1420179

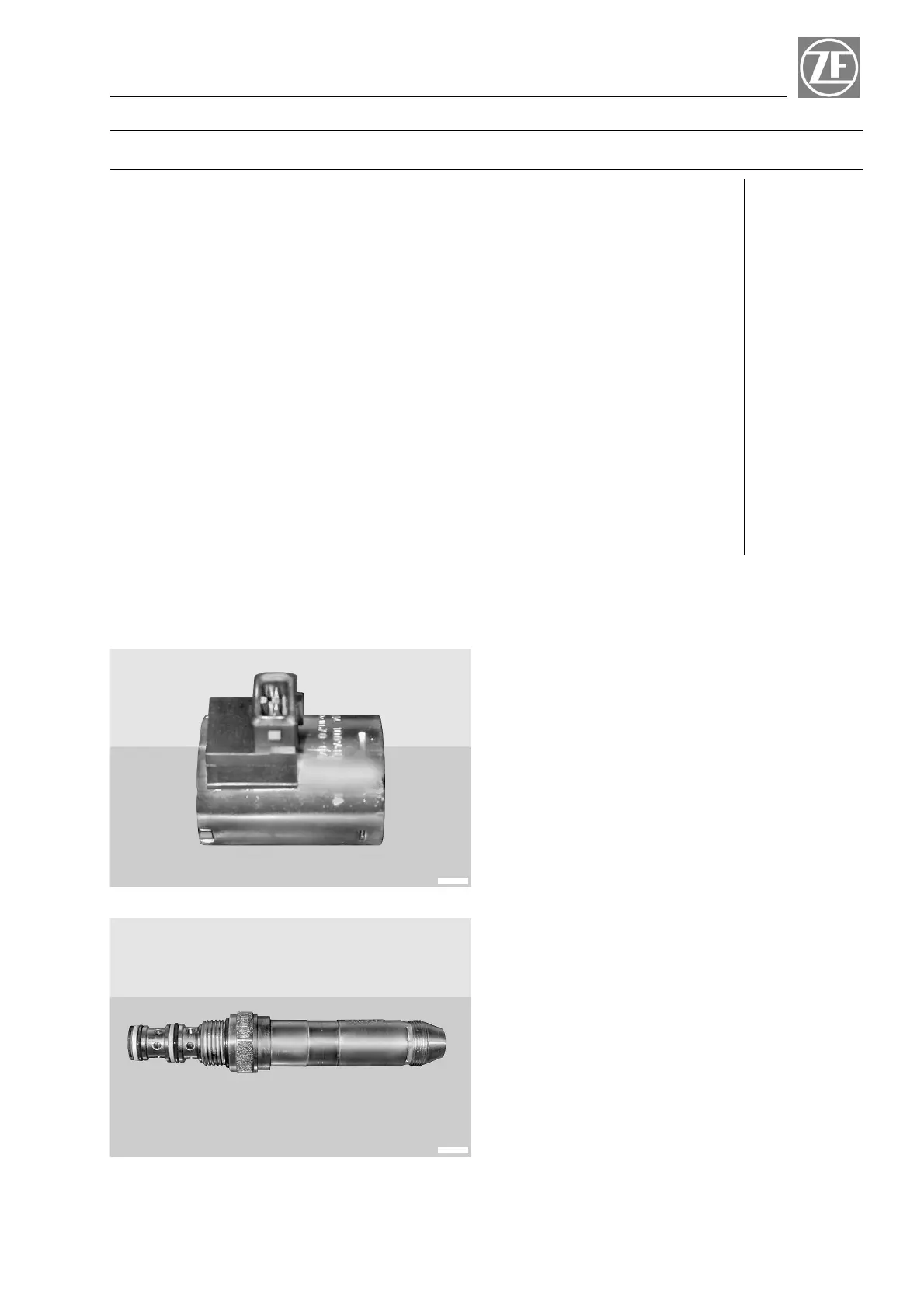

Per convertire la elettrovalvola da 12V a 24V sostituire solo
il solenoide con il ricambio a cod. 3312 199 062.
To transform the solenoid valve from 12V to 24V it will be
enough to replace only the solenoid - available loosen P/N
3312 199 062.
F
1420180
La valvola non e
Á
disponibile singolarmente ed e
Á
un compo-
nente comune alla versione 12V e 24V dell'elettrovalvola.
The valve is not available loosen and it is a common com-
ponent both for 12V and 24V solenoid valve.
97
Repair Manual and Spare Parts List ZF 85 A FIG. 5
