MONTAVIMO INSTRUKCIJA
DĖMESIO! Montavimo metu laikykitės toliau nurodytos eilės tvarkos ir naudokite kartu su įrenginiu
pristatytus įrankius.
Įsitikinkite, ar įrenginio montavimui turite pakankamai vietos.
Kai kurie elementai yra labai sunkūs, todėl rekomenduojame, kad įrenginį montuotų du asmenys.

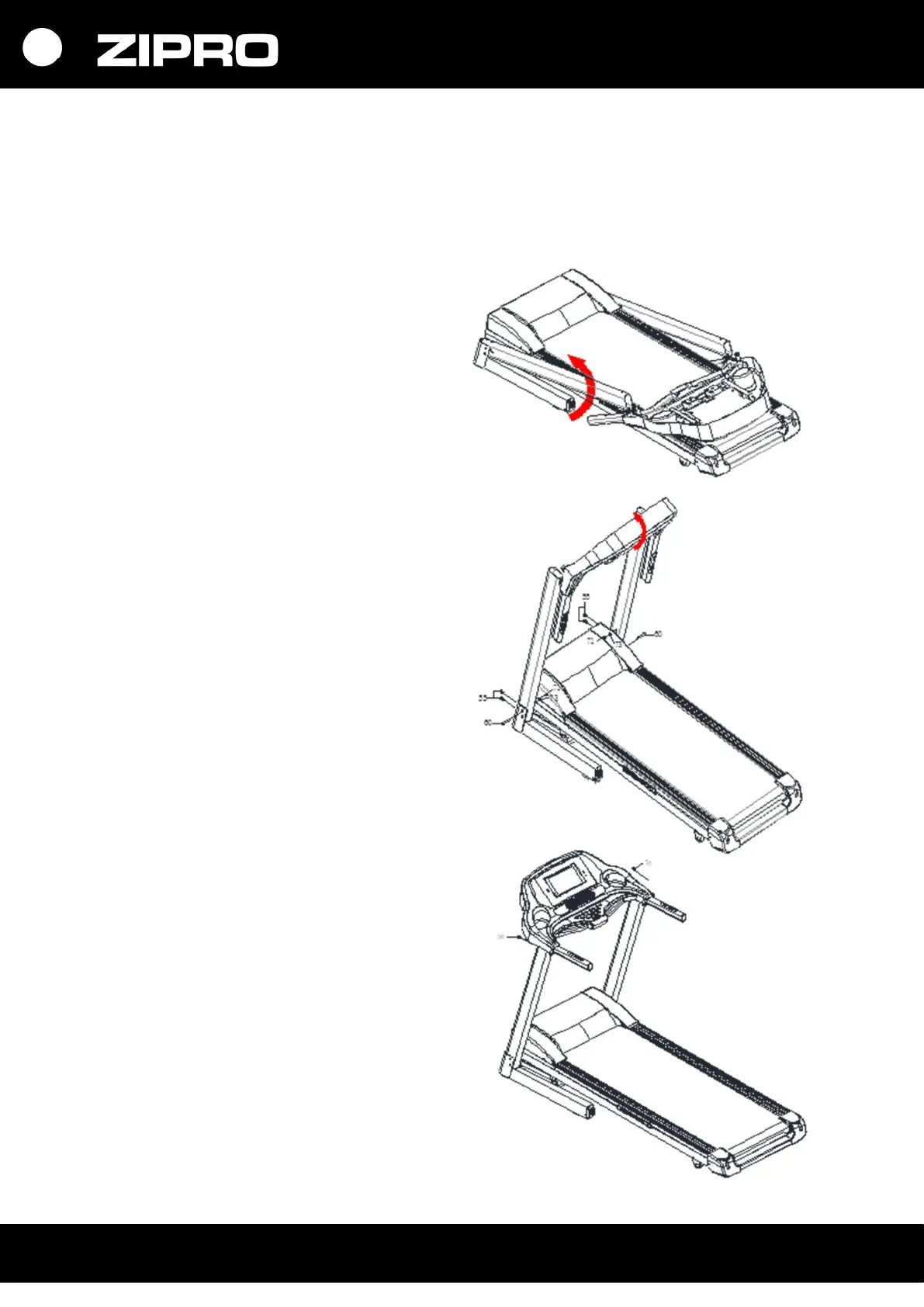

1 žingsnis
Kairį ir dešinį bėgimo takelio stulpelį
pastatykite taip, kaip parodyta iliustracijoje.
Atlenkimo ir sulenkimo metu šių elementų
nespauskite per stipriai.
2 žingsnis
Varžtu M8*58 (60), plokščiomis poveržlėmis
(73), veržlėmis (71) bei varžtu M8*15 (55) prie
apatinio rėmo prisukite stulpelius.
Prisukę stulpelius, pastatykite kompiuterio
skydelį su laikikliais taip, kaip parodyta
iliustracijoje.
3 žingsnis
Pritvirtinkite kompiuterį prie bėgimo takelio
stulpelių. Prisukite varžtu M8*30 (56).
