25
RU
26
Ось втулки рычага рукоятки φ32x2,5
6
60
Накладка на ручку регулятора
сопротивления
1
27
Длинная ось
1
61
Металлическая втулка φ14x10φ10,1
4
28
Заглушка рычага рукоятки φ28x1,5
2
62
Шайба D17x0,3
2
29
Заглушка педальной опоры 40x25x1,5
1
63
Саморез ST3x10
2
30
Винт шестигранный М8х55
2
64
Шайба
2
31
Шайба плоская D8x1,5
2
65
Винт с крестообразным шлицем
2
32
Гайка М8
2
66
Шайба плоская
2
33
Винт шестигранный M10x45
4
67
бутылк с водой
1
34
Шайба плоская D10x1,5
6

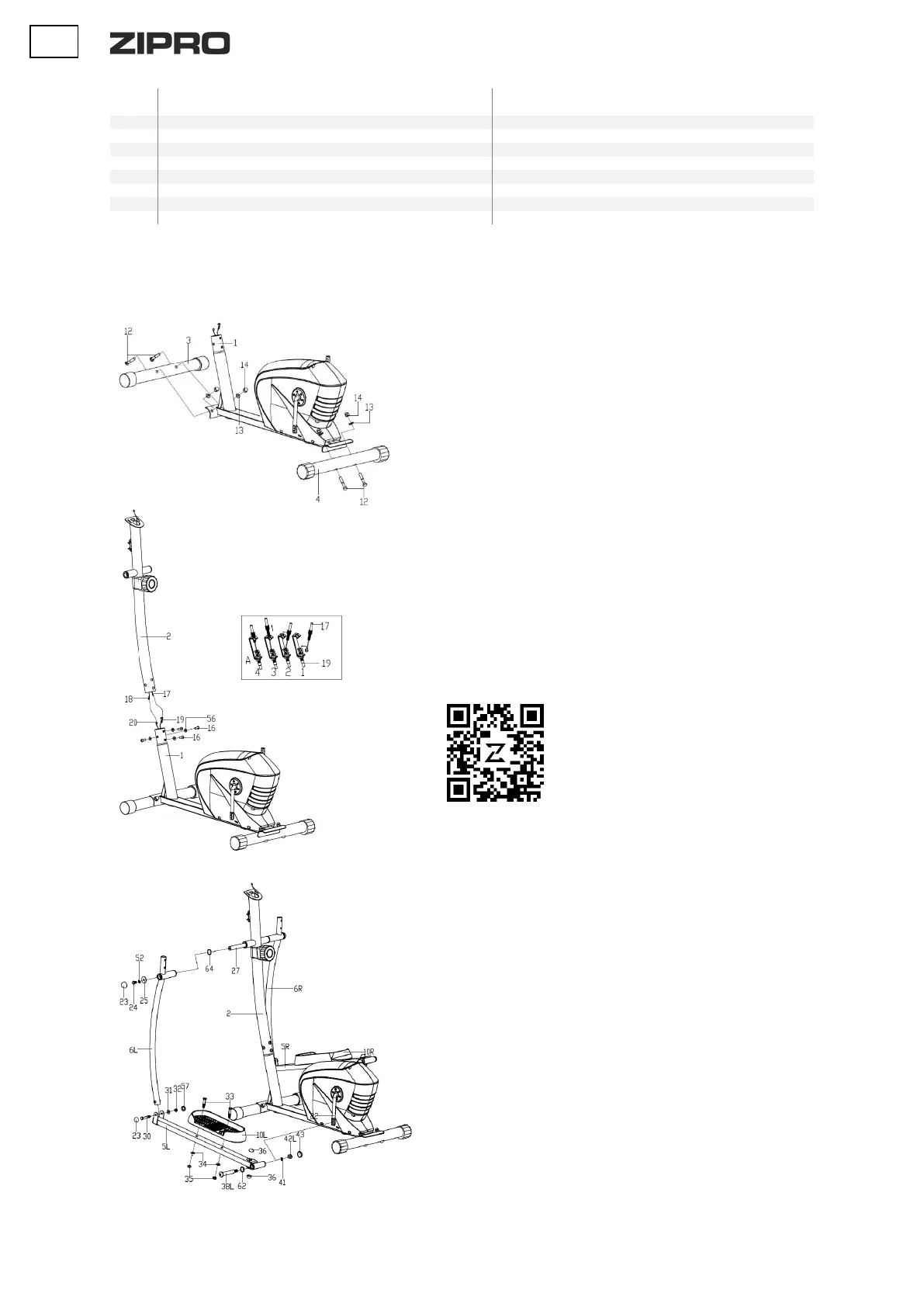

ИНСТРУЦИЯ ПО СБОРКЕ
ВНИМАНИЕ! Во время сборки выполняйте следующие шаги и используйте инструменты, входящие в комплект поставки продукта.
Подготовьте достаточно места для сборки устройства.
Из-за большого веса некоторых элементов рекомендуется выполнять сборку двумя лицами.
1. Установите переднее и заднее основание
Прикрепите заднее (4) и переднее (3) основание к главной раме (1) с
помощью винтов (12), сферических шайб (13) и гаек (14).
ВНИМАНИЕ! Перед сборкой оснований следует удалить пластиковые
либо картонные транспортировочные прокладки, если такие
присутствуют.
ВНИМАНИЕ! Переднее основание имеет транспортировочные колеса.
2. Установите кабели и переднюю колонку
Соедините компьютерные кабели (18) и (20) вместе.
Отрегулируйте вороток для регулировки сопротивления так, чтобы трос
(17), идущий от стойки руля, был как можно длиннее.
Соедините провода регулировки сопротивления вместе, как показано на
рисунке. Верхний провод (17) должен быть зафиксирован на кронштейне
нижнего провода (19).
Вставьте конец верхнего провода в прорезь кронштейна на нижнем
проводе. Затяните верхний проводу и сдвиньте его так, чтобы
зафиксировать гайку на верхней части кронштейна.
Проверьте, как выполнить этот шаг.
Сканируйте QR-код и смотрите видео.
3. Установите рычаги и педали
3a. При помощи шестигранных винтов (24), пружинных шайб (52), шайб
(64), плоских шайб (25), оси втулки рычага рукоятки (26) и длинной оси
(27) прикрепите левый рычаг (6L) к рулевой колонке (2).
На этом этапе не затягивайте устанавливаемые компоненты до упора.
3b. Прикрепите опору левой педали (5L) к шатуну (22) при помощи
штифта (38L), шайб (62), пружинных шайб (41) и левой нейлоновой гайки
(42L). На этом этапе не затягивайте устанавливаемые компоненты до
упора.
ПРИМЕЧАНИЕ! Винт Штифт педальной опоры левый/правый (38L)
затяните против часовой стрелки. Винт правой Штифт педальной опоры
левый/правый (38R) затяните по часовой стрелке.
3c. Левый рычаг (6L) прикрепите к левой педальной опоре (5L) при
помощи шестигранных винтов (30), плоских шайб (31) и гайки (32).
Наживите гайки (23)(57) на верхнюю и нижнюю части рычага рукоятки и
гайки (43) на нижнюю часть левой педальной опоры (5L), чтобы
замаскировать крепежные винты.
3d. Следуя инструкциям в пунктах 3a, 3b и 3c, установите правый рычаг
рукоятки (6R) и правую педальную опору (5R).
