NÁVOD NA MONTÁŽ
POZOR! Počas montáže dodržiavajte nasledujúce kroky a používajte náradie pripojené ku výrobku. Na montovanie zariadenia pripravte miesto príslušnej
veľkosti. Vzhľadom ku veľkej hmotnosti niektorých prvkov sa odporúča, aby montáž vykonávali dve osoby.

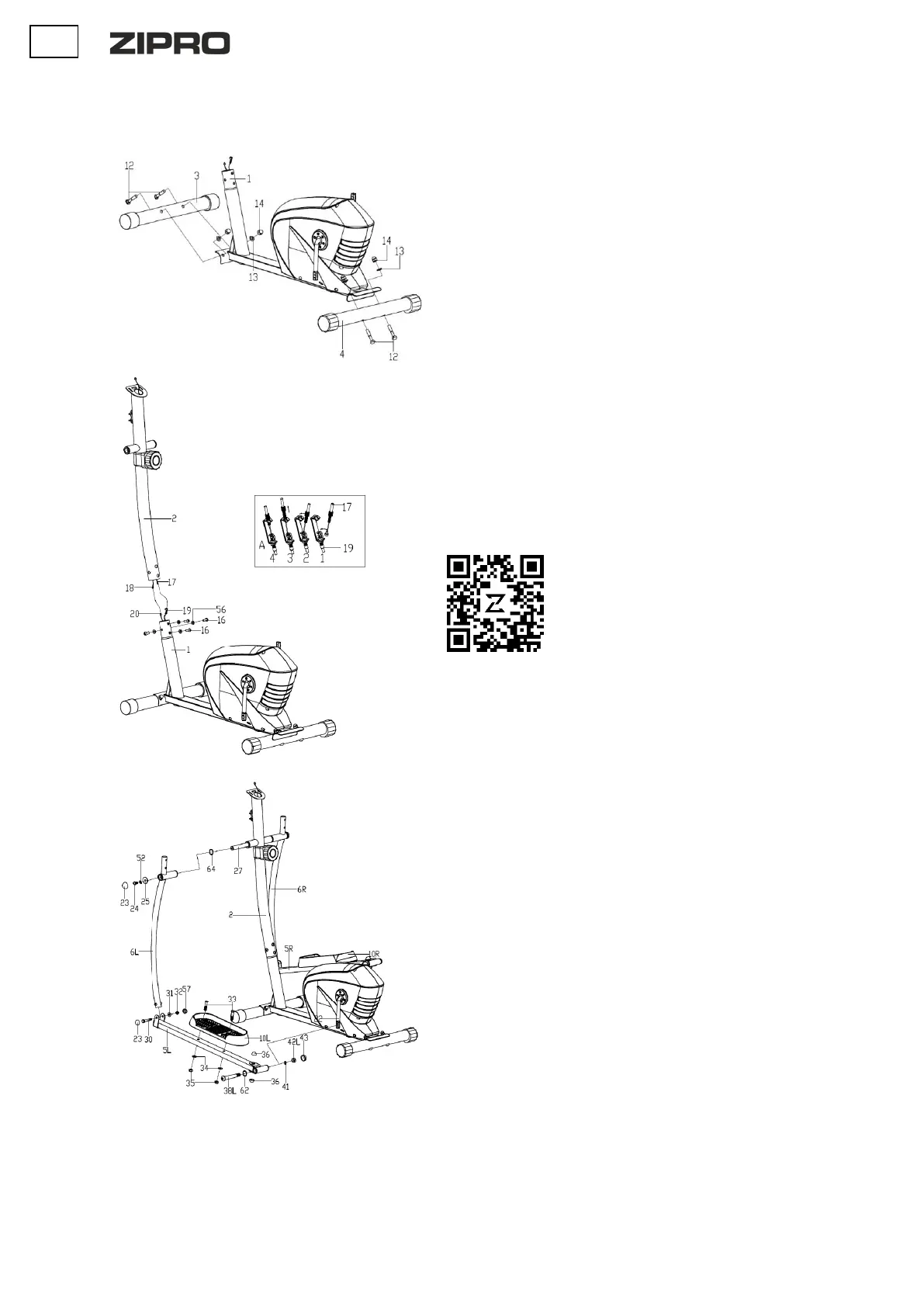

1. Namontujte predný a zadný podstavec
Namontujte zadný (4) a predný (3) podstavec k hlavnému rámu (1), použite
skrutky (12), oblúkové podložky (13) a matice (14).
POZOR! Pred inštaláciou podstavcov odstráňte plastový alebo kartónový
prepravný zámok, ak je prítomný.
POZOR! Prední podstavec má transportné kolieska.
2. Zainstaluj przewody i sztycę kierownicy
Spojte vodiče počítača (18) a (20).
Nastavte gombík na nastavovanie odporu tak, aby lanko (17) vychádzajúce z
tyče riadidiel bolo čo najdlhšie.
Spojte vodiče nastavení odporu tak, jak to znázorňuje obrázok.
Horný vodič (17) by mal byť zaistený na podpere dolného vodiča (20).
Zasuňte koncovku horného vodiča do štrbiny podpery v dolnom vodiči.
Natiahnite horný vodič a presuňte ho tak, aby ste zaistili jeho maticu v hornej
časti podpery.
Overte si, ako sa má tento krok vykonať.
Oskenujte QR kód a pozrite si film.
3. Namontujte ramená a pedále
Používajúc šesťhranné skrutky (24), pružinové podložky (52), priebehové
podložky (64), ploché podložky (25), osi hrdiel ramien rukovätí (26) a dlhej osi
(27) namontujte ľavé rameno rukoväte (6L) k stĺpiku riadidla (2). V tejto fáze
nedoťahujte namontované prvky úplne do konca.
3b. Podstavec ľavého pedálu (5L) namontujte do kľuky (22), použite čap
podstavca ľavého pedálu (38L), priebehové podložky (62), pružinové podložky
(41) a ľavú nylónovú maticu (42L). V tejto fáze nedoťahujte namontované prvky
úplne do konca.
POZOR! Čap podstavca ľavého pedála (38L) dotiahnite proti smeru pohybu
hodinových ručičiek. Pravý (38R) dotiahnite v smere pohybu hodinových
ručičiek.
3c. Ľavé rameno rukoväte (6L) namontujte k podstavcu ľavého pedála (5L),
použite šesťhranné skrutky (30), ploché podložky (31) a matice (32). Založte
matice (23)(57) na hornú a dolnú časť ramena rukoväte a matice (43) na zadnú
časť podstavca ľavého pedálu (5L) tak, aby ste zakryli montážne skrutky.
3d. Vykonajte činnosti z bodov 3a, 3b a 3c namontujte pravé rameno rukoväte
(6R) a podstavec pravého pedála (5R).
3e. Namontujte ľavý a pravý pedál (10L/R) k podstavcu pedála (5L/R), použite
šesťhranné skrutky (33), ploché podložky (34) a matice (35).
POZOR! Pravý a ľavý podstavec pedálov sú označené nasledovne: pravý „R” a
ľavý „L”
3f. Dotiahnite všetky prvky.
