60
HU
ÖSSZESZERELÉSI ÚTMUTATÓ
FIGYELEM! Az összeszerelés során tartsd be az alábbi lépéseket és a termékhez mellékelt szerszámokat használd.
Készíts elő elegendő szabad helyet az eszköz összeszereléséhez. Az egyes elemek nagy súlyára való tekintettel az összeszerelést két embernek javasolt
elvégeznie.

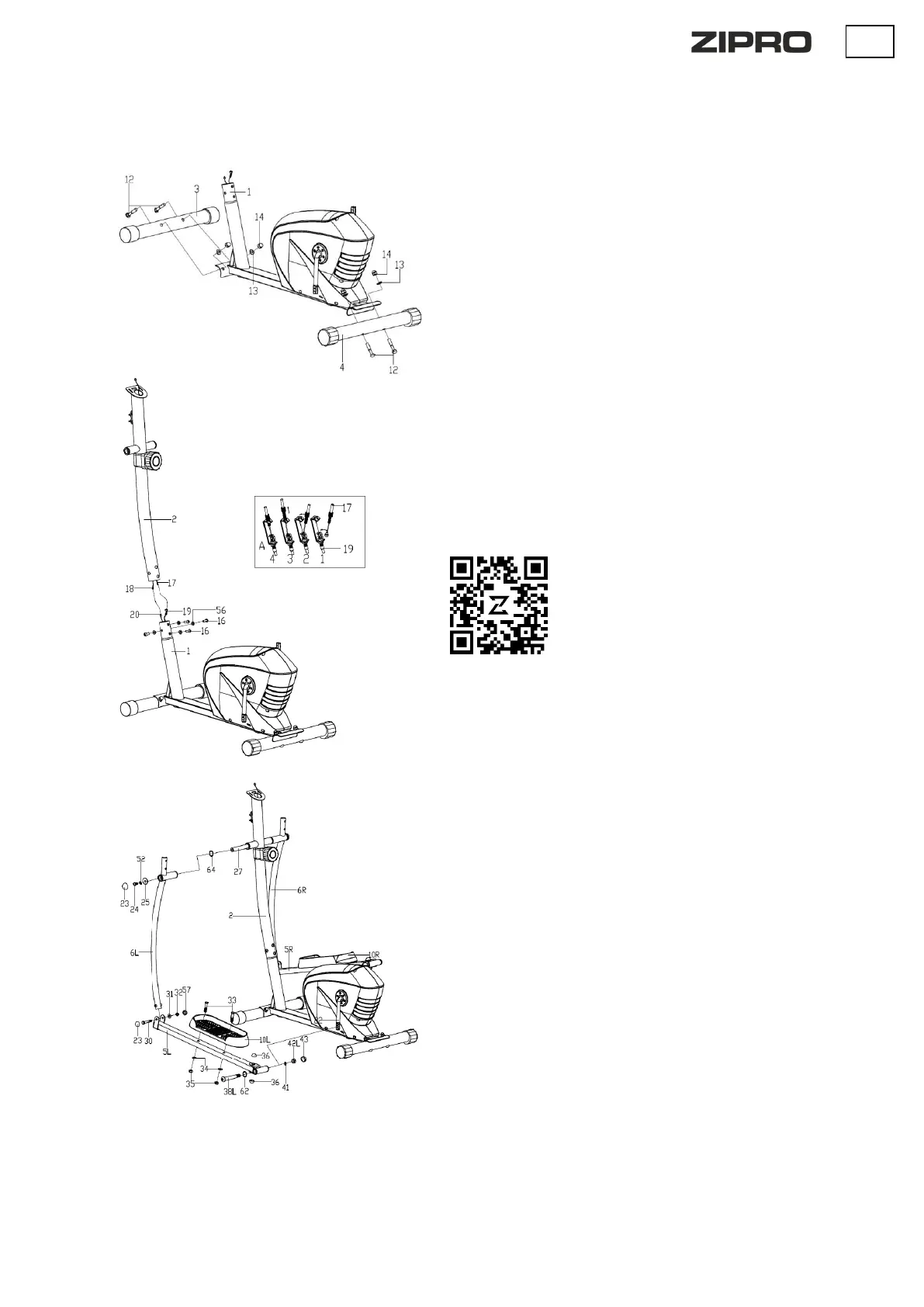

1. Szereld fel az első és a hátsó talpat
Szereld fel az első talpat (3) és a hátsó talpat (4) a vázra (1) a csavarokkal (12),
íves alátétekkel (13) és az anyacsavarokkal (14).
FIGYELEM! A talpak felszerelése előtt, ha van, távolítsd el a műanyag vagy
karton szállítási védőelemet.
FIGYELEM! Az elülső talp szállítógörgőkkel rendelkezik.
2. A hátsó talp szintező elemekkel rendelkezik
Csatlakoztasd a számítógép vezetékeit (18) és (20).
Állítsd be az ellenállás szabályozó tekerőgombot úgy, hogy a
kormányoszlopból kijövő huzal (17) a lehető leghosszabb legyen.
Csatlakoztasd az ellenállás beállító vezetékeket a képen látható módon.
A felső vezetéket (17) az alsó vezeték konzolon (19) kell rögzíteni.
Csúsztasd be a felső vezeték végét az alsó vezeték konzolának nyílásába.
Feszítsd meg a felső vezetéket és csúsztasd be úgy, hogy az anya rögzüljön a
konzol tetején.
Nézd meg, hogyan kell végrehajtani ezt a lépést.
Olvasd be a QR-kódot és nézd meg a videót.
3. Szereld fel a fogantyú szárakat és a pedálokat
3a. Szereld fel a bal fogantyú szárat (6L) a kormányszárra (2) a hatlapfejű
csavarokkal (24), rugós alátétekkel (52), alátétekkel (64), lapos alátétekkel
(25), fogantyú szár persellyel (26), valamint a hosszú tengellyel (27).
Itt még ne húzd meg ellenállásig a felszerelt elemeket.
3b. Szereld fel a hajtókarra (22) a bal pedáltalpat (5L) a bal pedálszárral (38L),
az alátétekkel (62), rugós alátétekkel (41) és a bal nylon anyacsavarral (42L). Itt
még ne húzd meg ellenállásig a felszerelt elemeket.
FIGYELEM! Húzd meg a bal pedálszárat (38L) az óramutató járásával
ellentétes irányba. Húzd meg a jobboldali (38R) az óramutató járásával
megegyező irányban.
3c. Szereld fel a bal fogantyú szárat (6L) a bal pedáltalpra (5L) a hatlapfejű
csavarokkal (30), lapos alátétekkel (31) és az anyacsavarokkal (32). Tedd fel az
anyacsavarokat (23)(57) a felső és az alsó fogantyú szárra, valamint az
anyacsavarokat (43) a bal pedáltalp (5L) hátsó részére, hogy eltakarja a rögzítő
csavarokat.
3d. A 3a, 3b és 3c műveletek végrehajtásakor szereld fel a jobb fogantyú szárat
(6R) és a jobb pedáltalpat (5R).
3e. Szereld fel a bal és a jobb pedált (10L/R) a pedáltalpakra (5L/R) a
hatlapfejű csavarokkal (33), lapos alátétekkel (34) és az anyacsavarokkal (35).
FIGYELEM! A jobb és a bal pedáltalpak jelölései: “R” jobb pedál és “L” bal
pedál
3f. Húzd meg az elemeket
