67
BG
26
Ос на втулката на рамото на ръкохватката
φ32x2,5
6
60
Защита на въртящото копче за регулиране
на натоварването
1
27
Дълга ос
1
61
Метална втулка φ14x10φ10,1
4
28
Капачка на рамото на ръкохватката
φ28x1,5
2
62
Шайба D17x0,3
2
29
Капачка на основата за педалите 40x25x1,5
1
63
Самонарезен винт ST3x10
2
30
Шестостенен болт M8x55
2
64
Шайба
2
31
Плоска шайба D8x1,5
2
65
Болт с кръстообразен шпиц
2
32
Гайка M8
2
66
Плоска шайба
2
33
Шестостенен болт M10x45
4
67
Бидон
1
34
Плоска шайба D10x1,5
6

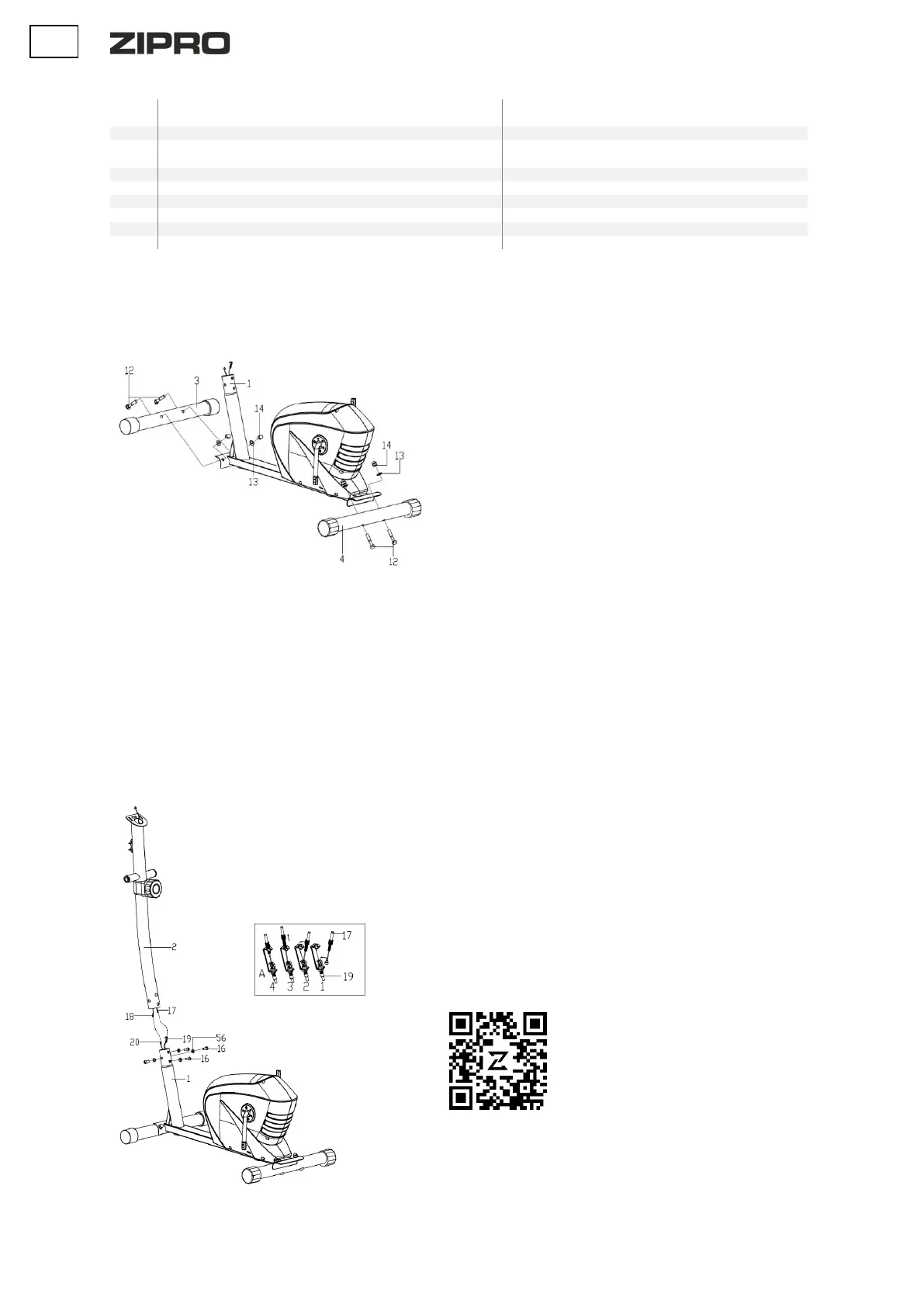

ИНСТРУКЦИЯ ЗА МОНТАЖ
ВНИМАНИЕ! По време на монтаж спазвайте указанията по-долу и използвайте инструментите, приложени към продукта.
Пригответе съответно голямо пространство за монтаж на уреда.
С оглед на голямото тегло на някои елементи се препоръчва монтажът да се изпълни от две лица.
1. Инсталирайте предната и задната основа
Монтирайте предната (3) и задната основа (4) към главната рама (1) с
помощта на болтовете (12), дъгообразните подложки (13) и гайките (14).
ВНИМАНИЕ! Преди монтажа на основите отстранете пластмасовите или
картонени транспортни защити, ако има такива.
ВНИМАНИЕ! Предната основа е оборудвана с транспортни колела.
2. Инсталирайте кабелите и предната колона
Свържете компютърните кабели (18) и (20).
Регулирайте копчето за регулиране на натоварването така, че кордата (17),
идващ от колоната на кормилото, да бъде възможно най-дълга.
Свържете заедно кордите за регулиране на натоварването, както е показано
на снимката.
Горната корда (17) трябва да бъде заключена към подпората на долната
корда (19).
Плъзнете края на горната корда в слота в подпората на долната корда.
Затегнете горната корда и я плъзнете, за да блокирате гайката му в горната
част на подпората.
Вижте, как да изпълните тази стъпка.
Сканирайте QR кода и вижте филма.
