СТЪПКА 2.

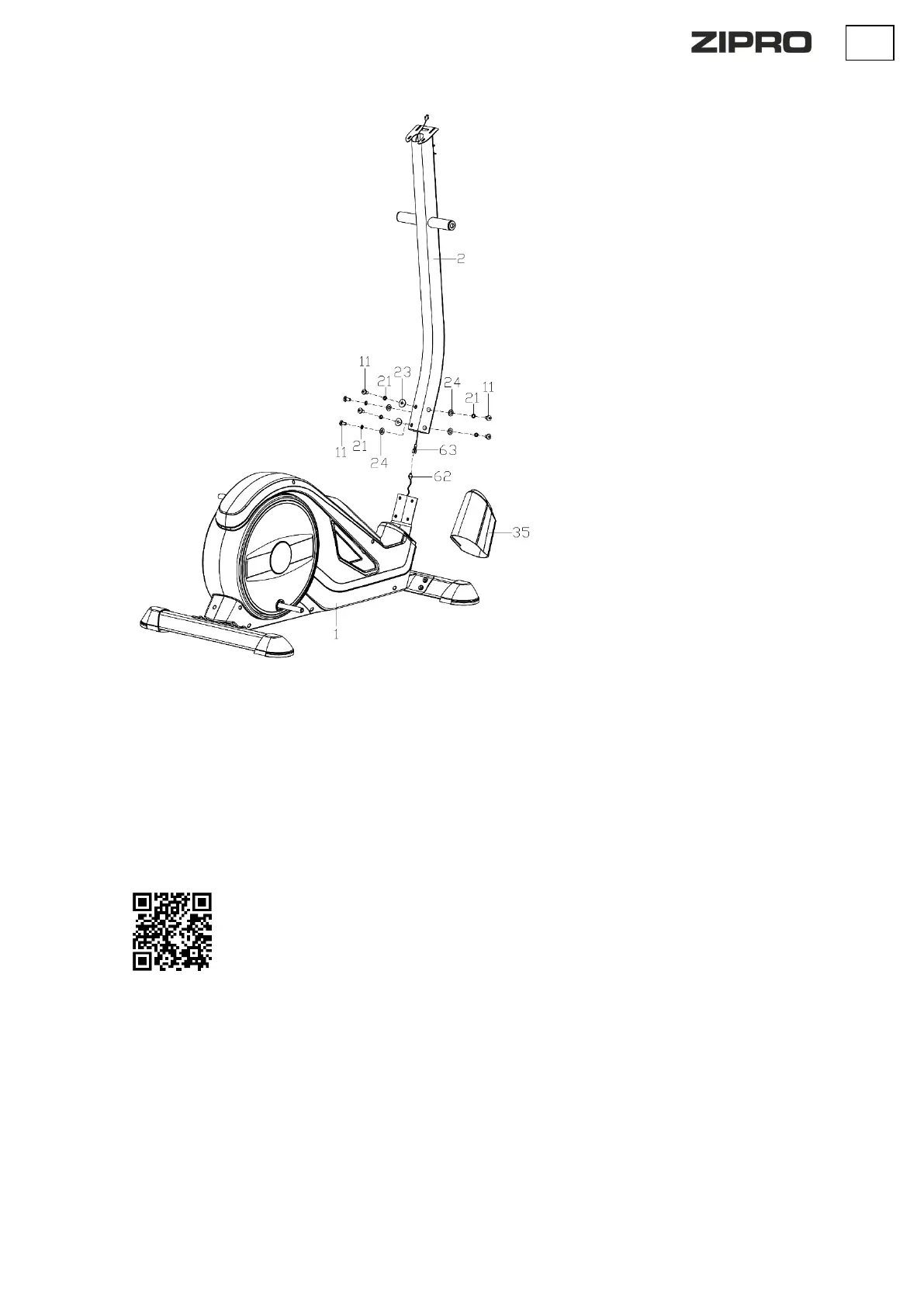

Поставете защитата (35) на колоната на
седалката (2).
Свържете кабела на компютъра (63) със
свързващия кабел (62).
Закрепете стойката на кормилото (2) към
основната рамка (1) с помощта на шестостенни
болтове (11), пружинни шайби (24), криви
шайби (23) и плоски шайби (21).
a. Плъзнете хоризонтално дългата ос (34) на съответното място на
кормилната стойка (2). Монтирайте лявото и дясното рамо на
кормилото (5L/R) върху дългата ос (34), като използвате винтове
(13), D-образни шайби (27), плоски шайби (25), пружинни шайби
(22) и вълнообразни шайби (28).
На този етап не затягайте докрай сглобените елементи.
б. Поставете задните части на основите за педали (9L/R) върху
курбела и ги монтирайте с помощта на винтове (13), пружинни
шайби (22) и плоски шайби (10).
На
този етап не затягайте докрай сглобените елементи.
Вижте, как да изпълните тази стъпка.
Сканирайте QR кода и вижте филма.
в. Завинтете лявото и дясното рамо на ръкохватката (5L/R) към
лявата е дясната основа за педали (9L/R) с помощта на винтове (15),
плоски шайби (26) и гайки (30).
Затегнете всички елементи.
г. Монтирайте левия и десния педал (36L/R) към лявата и дясната
основа за педали (9L/R) с помощта на шестостенните болтове (16),
плоски шайби (24) и гайки (29).
ВНИМАНИЕ! Десният и левият педал са означени съответно “R” -
десен педал и “L” - ляв педал.
