Zipro Wave White - Page 141

141
ES
b. Colocar elementos posteriores de soportes de pedales (9L/R) sobre
biela y fijarlos con tornillos (13), arandelas de resorte (22) y arandelas
planas (10).
En esta etapa, no enroscar y no apretar los elementos a tope.
Consulta cómo dar este paso.
Escanea el código QR y mira la película.
c. Unir brazo izquierdo y derecho de agarre (5L/R) con soporte
izquierdo y derecho del pedal (9L/R) usando tornillos (15), arandelas
planas (26) y tuercas (30).
Apretar y enroscar a fondo todos los elementos.
d. Montar el pedal derecho e izquierdo (36L/R) en el soporte izquierdo y
derecho de pedales (9L/R), usando tornillos hexagonales (16), arandelas
planas (24) y tuerca (29).
¡ATENCIÓN! El pedal derecho e izquierdo están marcados con letra "R"
- derecho y "L" - izquierdo.

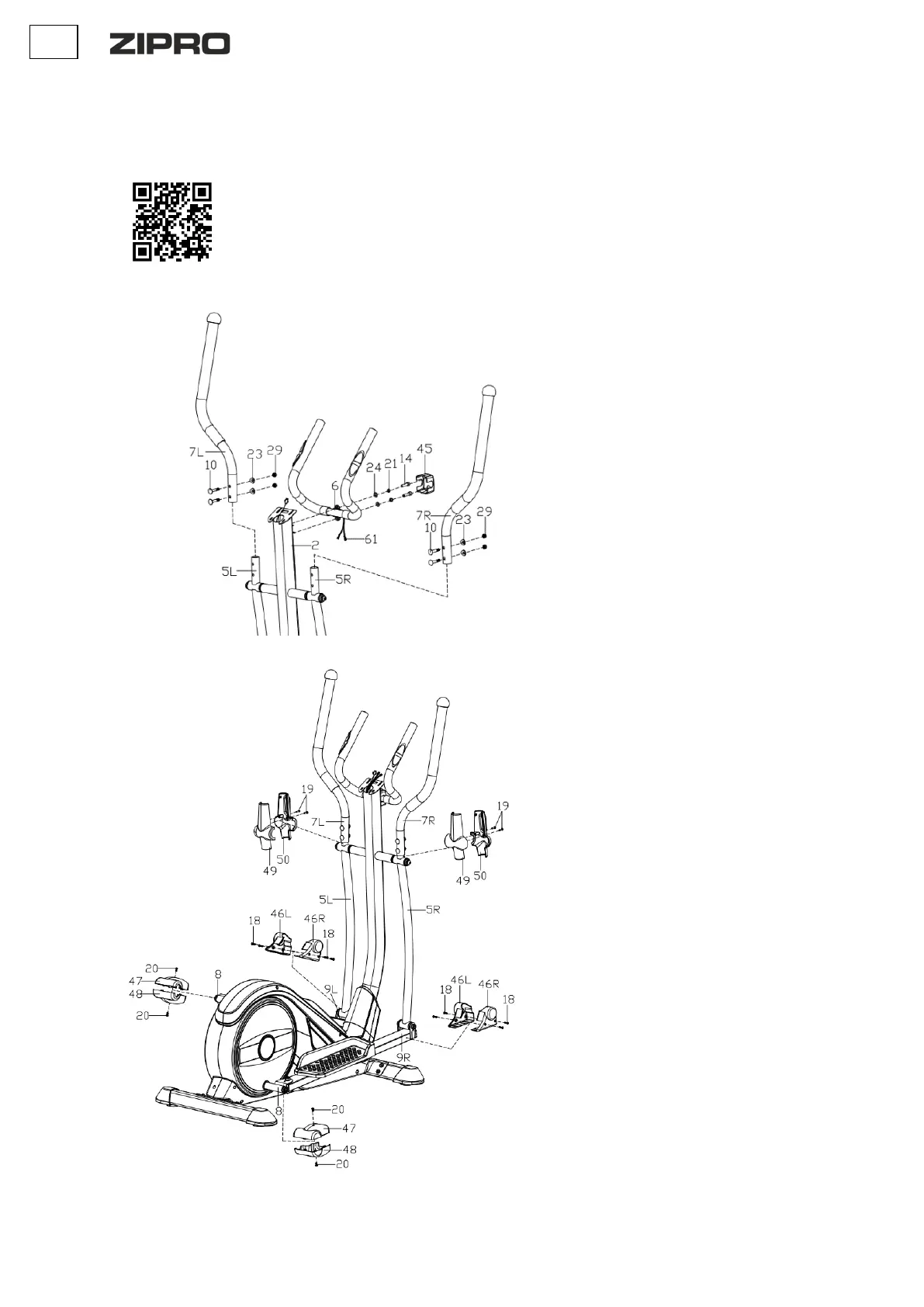

PASO 4.
a. Enroscar el agarre izquierdo y derecho (5 L/R) al
brazo izquierdo y derecho (5 L/R), usando tornillos
(10), arandelas de arco (23) y tuercas (29).
b. Sacar del manillar (6), a través del telescopio de
manillar (2), los cables de medición e ritmo
cardiaco (61).
c. Monte el manillar (6) en el poste del manillar (2)
con tornillos (14), arandelas elásticas (21) y
arandelas planas (24) como se muestra.
Instale la cubierta del manillar (45).
PASO 5.
Montar y unir el revestimiento del brazo de agarre
(49, 50) con tirafondos (19).
Montar y unir el revestimiento frontal de soporte
de pedales (46L/R) con tirafondos (18).
Montar y unir el revestimiento posterior de
soporte de pedales (47, 48) con tirafondos (20).
