Zipro Wave White - Page 39

39
RU
СПИСОК ДЕТАЛЕЙ
№
ОПИСАНИЕ
КОЛИЧЕСТВО
№
ОПИСАНИЕ
КОЛИЧЕСТВО
1
Рама главная
1
33
Блок питания
1
2
Рулевая колонка
1
34
Длинная ось
1
3
Переднее основание
1
35
Крышка руля
1
4
Заднее основание
1
36L/R
Педаль
1/1
5L/R
Рычаг рукоятки
1/1
37
Крышка компьютера
1
6
Кронштейн руля
1
38
Крышка компьютера
1
7L/R
Рукоятка
1/1
39
Заглушка
1
8
Соединительная втулка педальной
опоры
2 40
Заглушка рукоятки
2
9L/R
Педальная опора
1/1
41
Квадратный колпачок
2
10
Винт M8×L45 Φ8
4
42
Поролоновая накладка
2
11
Винт установочный M8x15
14
43
Руль
2
12
Винт установочный M8x38xL12
2
44
Заглушка руля
2
13
Винт установочный M10x20
4
45
Кожух руля
1
14
Винт шестигранный M8x30
2 46L/R
Передняя защитная накладка на
педальную опору
2xL/R
15
Винт шестигранный Φ12xM10x80
2 47
Задняя защитная накладка на педальную
опору
2
16
Винт шестигранный M8x30
6 48
Задняя защитная накладка на педальную
опору
2
17
Винт шестигранный M10x55
2
49
Защитная накладка на рычаг рукоятки
2
18
Винт с крестообразным нарезанием
ST4.2x18
12 50
Защитная накладка на рычаг рукоятки
2
19
Винт с крестообразным нарезанием
ST3.5x13
4 51
Выравнивающая накладка
4
20
Крестообразный винт M5x10
4
52L/R
Крышка пола
2xL/R
21
Пружинная шайба D8
16
53
Втулка рукоятки
4
22
Пружинная шайба D10
4
54
Пластиковый башмак оси
6
23
Шайба сферическая Φ8xΦ20x2xR30
6
55
Втулка
4
24
Шайба плоская D8xΦ16x1.5
22
56
Втулка шестигранного болта
4
25
Шайба плоская 10.5xΦ20x2
6
57
Транспортное колесо
2
26
Шайба плоская D12xΦ24x1.5
2
58
Крестообразный винт M5x10
4
27
Шайба формы D ΦO28xΦI16.2x14xB5
4
59
Компьютер
1
28
Рифленая шайба Φ17xΦ23x0.3
4
60
Датчик импульсов
2
29
Нейлоновая гайка M8
12
61
Провод датчика импульсов
2
30
Нейлоновая гайка M10
4
62
Провод датчика
1
31
Наружная шестигранная гайка M10
4
63
Удлинительный провод датчика
1
32
Декоративная крышка основания
4
ИНСТРУЦИЯ ПО СБОРКЕ
ВНИМАНИЕ! Во время сборки выполняйте следующие шаги и используйте инструменты, входящие в комплект поставки продукта.
Подготовьте достаточно места для сборки устройства.
Из-за большого веса некоторых элементов рекомендуется выполнять сборку двумя лицами.

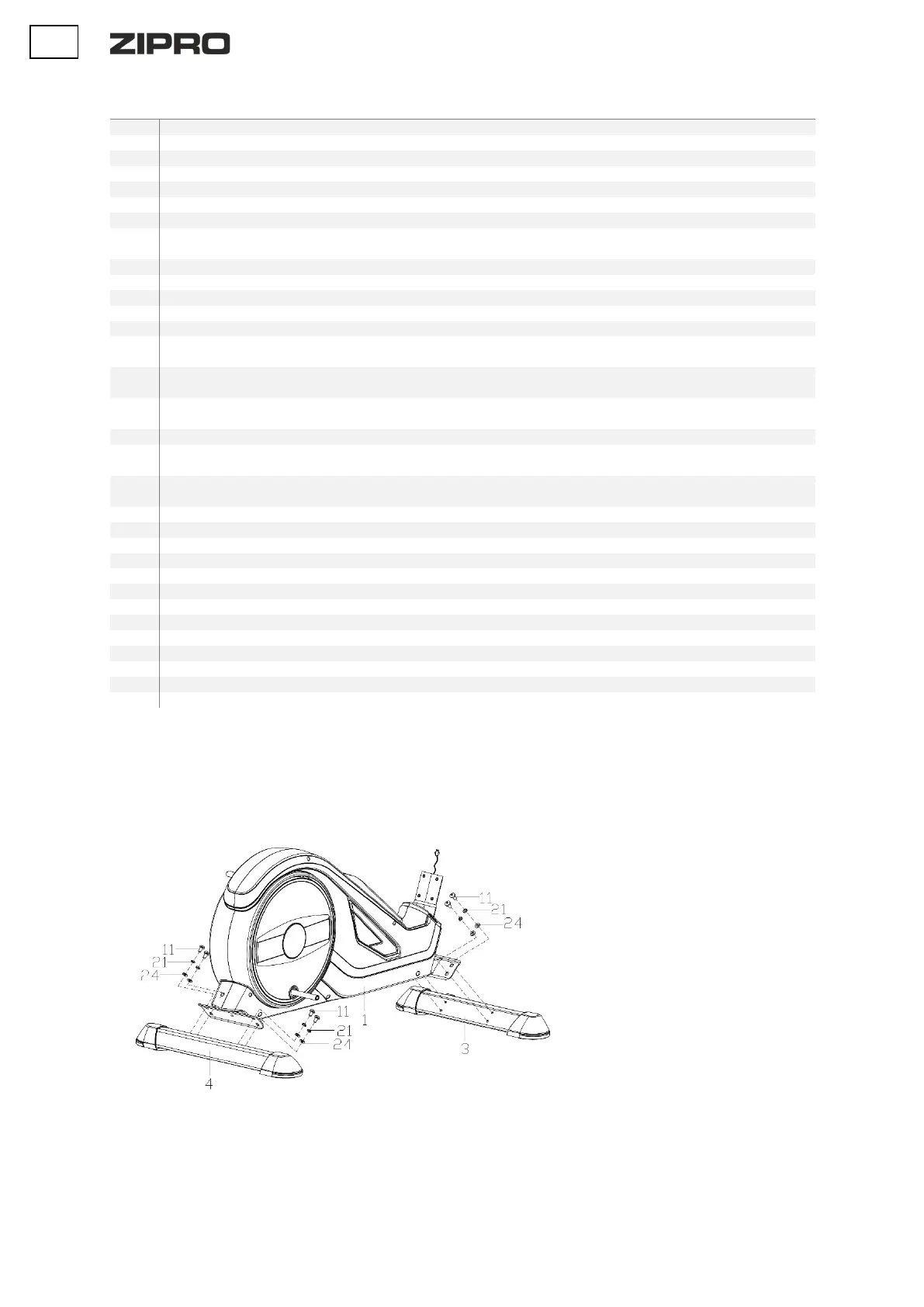

ШАГ 1.
Прикрепите заднее (4) и переднее (3)
основание к главной раме (1)
с помощью плоских (24), сферических шайб (21)
и винтов (11).
ВНИМАНИЕ! Перед сборкой оснований следует
удалить пластиковые либо картонные
транспортировочные прокладки, если такие
присутствуют.
ВНИМАНИЕ! Переднее основание имеет
транспортировочные колеса.
