RU
b. Закрепите задние части педальных опор (9L/R) на шатунах при
помощи винтов (13), пружинных (22) и плоских шайб (10).
На этом этапе не затягивайте устанавливаемые компоненты до упора.
Проверьте, как выполнить этот шаг.
Сканируйте QR-код и смотрите видео.
c. Привинтите левый и правый рычаги рукояток (5L/R) к левой и
правой педальным опорам (9L/R) с помощью болтов (15),
плоских шайб (26) и гаек (30).
Все элементы затяните.
г. Прикрепите правую и левую педали (36L/R) к опорам (9L/R)
при помощи шестигранных винтов (16), плоских шайб (24) и гаек
(29).
ВНИМАНИЕ! Правая и левая педали обозначены как "R" для
правой и "L" для левой.
ШАГ 4.

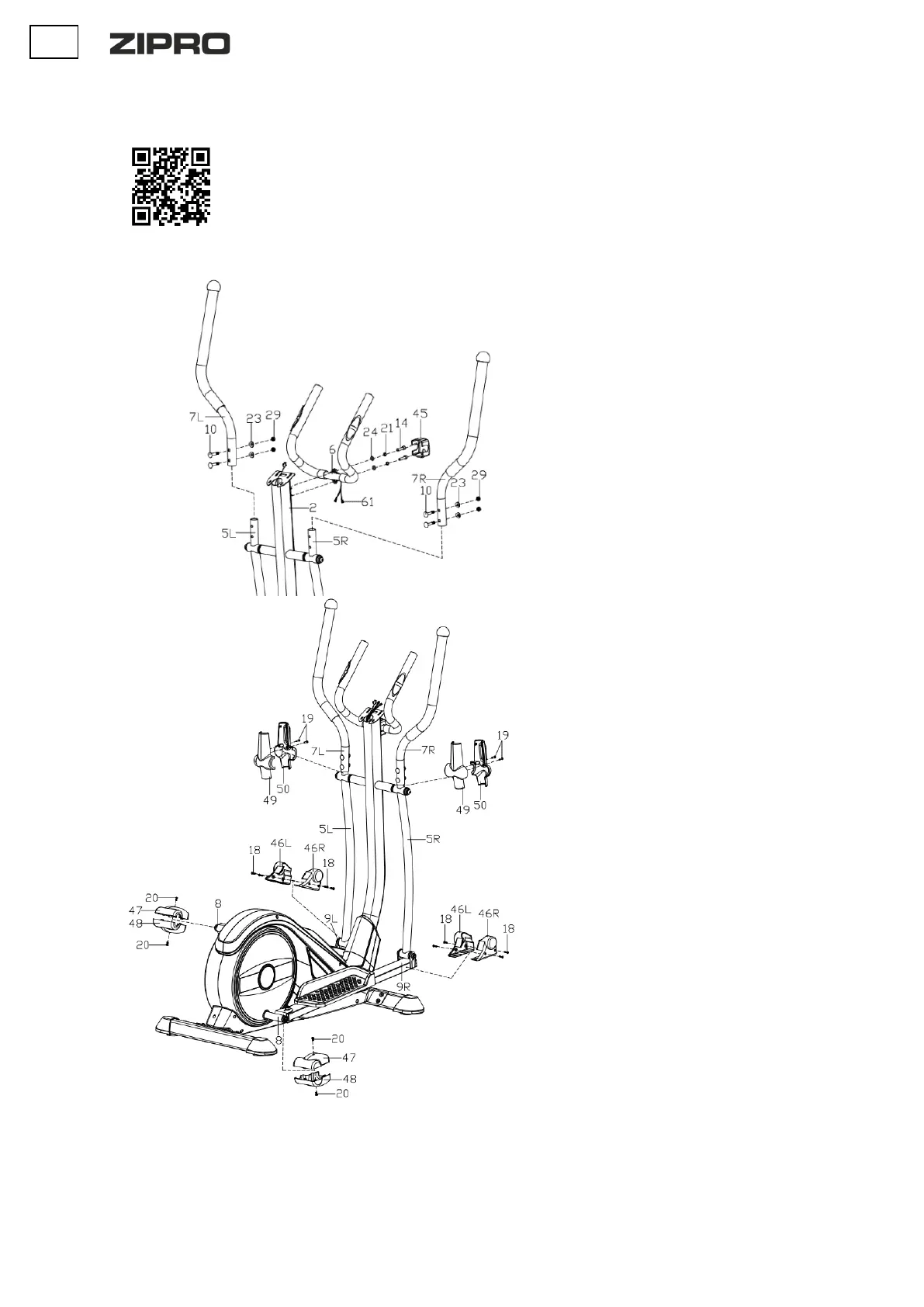

a. Левую и правую рукоятки (5L/R) привинтите к
левому и правому рычагам (5L/R)
соответственно с помощью винтов (10),
сферических шайб (23) и гаек (29).
b. Из руля (6) через рулевую колонку (2) выньте
провода для измерения пульса (61).
c. Установите руль (6) на рулевую колонку (2) с
помощью винтов (14), пружинных (21) и плоских
шайб (24), как показано на рисунке.
Установите кожух руля (45).
ШАГ 5.
Установите защитную накладку на рычаг
рукоятки (49, 50) и скрутите винтами (19).
Установите переднюю накладку на педальные
опоры (46L/R) и закрепите винтами (18).
Установите заднюю накладку на педальные
опоры (47, 48) и закрепите винтами (20).
