Zipro Wave White - Page 50

50
RO
6
Mâner ghidon
1
38
Protector computer
1
7L/R
Mâner
1/1
39
Mufa
1
8
Conector bază pedale
2
40
Obturator mâner
2
9L/R
Bază pedale
1/1
41
Capac pătrat
2
10
Șurub M8×L45 Φ8
4
42
Spumă mâner
2
11
Șurub imbus M8x15
14
43
Ghidon
2
12
Șurub imbus M8x38xL12
2
44
Zobturator ghidon
2
13
Șurub imbus M10x20
4
45
Protector ghidon
1
14
Șurub hexagonal M8x30
2
46L/R
Protector frontal bază pedale
2xL/R
15
Șurub hexagonal Φ12xM10x80
2
47
Protector spate bază pedale
2
16
Șurub hexagonal M8x30
6
48
Protector spate bază pedale
2
17
Șurub hexagonal M10x55
2
49
Protector braț mâner
2
18
Șurub Phillips ST4.2x18
12
50
Protector braț mâner
2
19
Șurub Phillips ST3.5x13
4
51
Piuliță de nivelare
4
20
Șurub Phillips M5x10
4
52L/R
Capac de podea
2xL/R
21
Șaibă flexibilă D8
16
53
Bucșă mâner
4
22
Șaibă flexibilă D10
4
54
Cizmă de plastic pentru axă
6
23
Șaibă arcuită Φ8xΦ20x2xR30
6
55
Bucșă
4
24
Șaibă plată D8xΦ16x1.5
22
56
Tuleja śruby obrotowej
4
25
Șaibă plată 10.5xΦ20x2
6
57
Roată de transport
2
26
Șaibă plată D12xΦ24x1.5
2
58
Șurub Phillips M5x10
4
27
Șaibă în formă de D ΦO28xΦI16.2x14xB5
4
59
Computer
1
28
Șaibă ondulată Φ17xΦ23x0.3
4
60
Senzor de impulsuri
2
29
Piuliță nailon M8
12
61
Firul senzorului de impulsuri
2
30
Piuliță nailon M10
4
62
Firul senzorului
1
31
Piuliță hexagonală exterioară M10
4
63
Fir de prelungire a senzorului
1
32
Capac decorativ de bază
4
INSTRUCŢIUNI DE MONTAJ
ATENŢIE! Pe durata montajului respectaţi paşii de mai jos şi folosiţi uneltele livrate împreună cu produsul.
Pregătiţi suficient de mult spaţiu liber pentru a monta aparatul.
Având în vedere masa mare a anumitor piese vă recomandăm ca montajul să fie efectuat în două persoane.
PASUL 1.

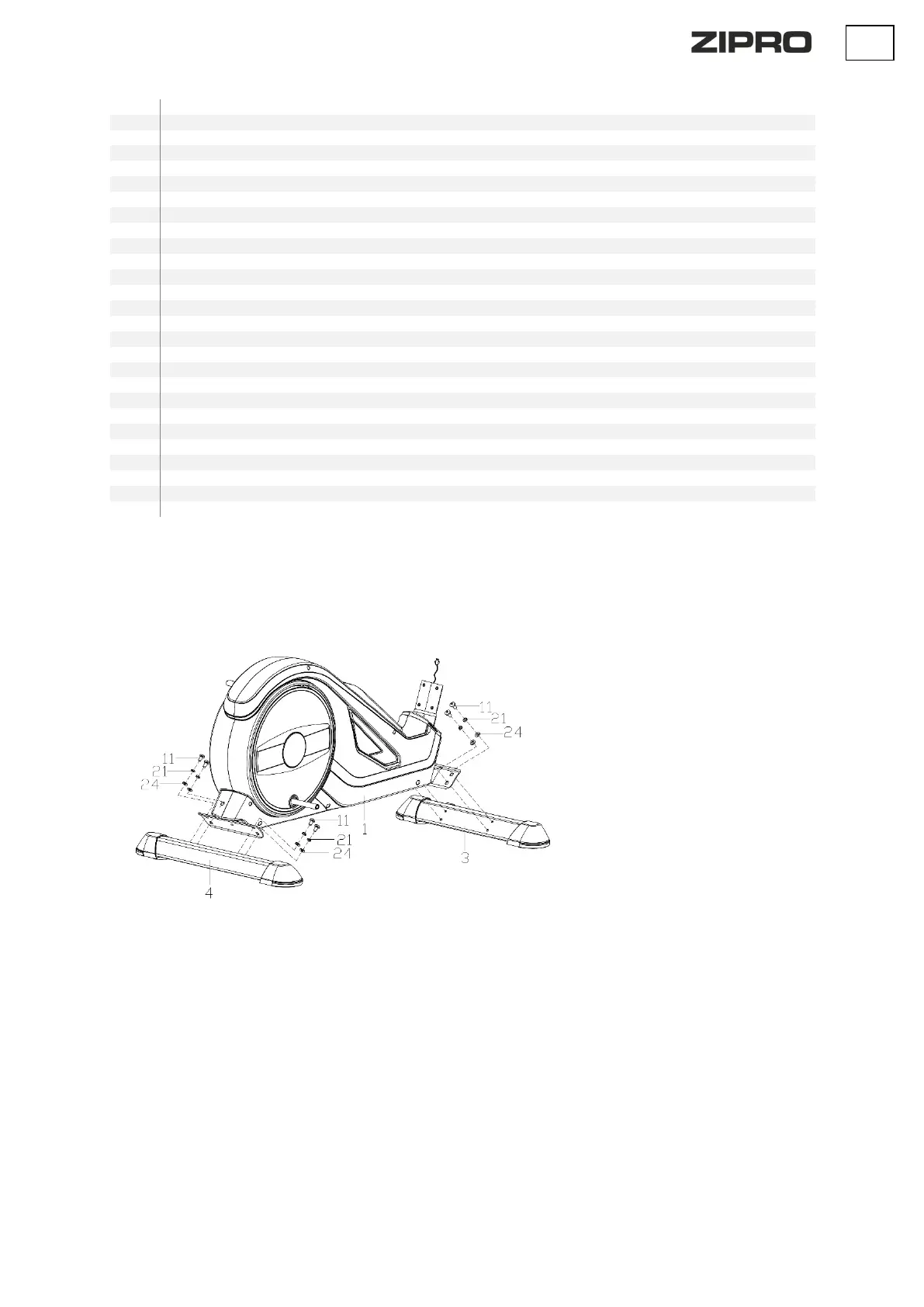

Montați baza din spate (4) și partea din față (3) pe
cadrul principal (1) folosind șaibele plate (24),
șaibe arc (21) și șuruburi (11).
ATENȚIE! Înainte de montarea bazelor, scoateți
dispozitivul de blocare din plastic sau carton, dacă
este prezent.
ATENŢIE! Baza frontală are roți de transport.
