b. Așezați părțile din spate ale bazelor pedalei (9L/R) pe manivela și
fixați-le cu șuruburile (13), șaibele cu arc (22) și șaibele plate (10).
Nu strângeți componentele instalate în această etapă.
Verifică cum să faci acest pas.
Scanează codul QR și vezi filmul.
c. Rotiți mânerele stânga și dreapta (5L/R) cu bazele pedalei stânga și
dreapta (9 /R) cu șuruburi (15), șaibe plate (26) și piulițe (30).
Strângeți toate componentele.
d. Montați pedalele din stânga și din dreapta (36L/R) pe bazele pedalei
stânga și dreapta (9L/R) folosind șuruburile hexagonale (16), șaibele
plane (24) și piulițele (29).
ATENȚIE! Pedalele din dreapta și din stânga sunt marcate cu "R"
pentru dreapta și "L" pentru stânga.

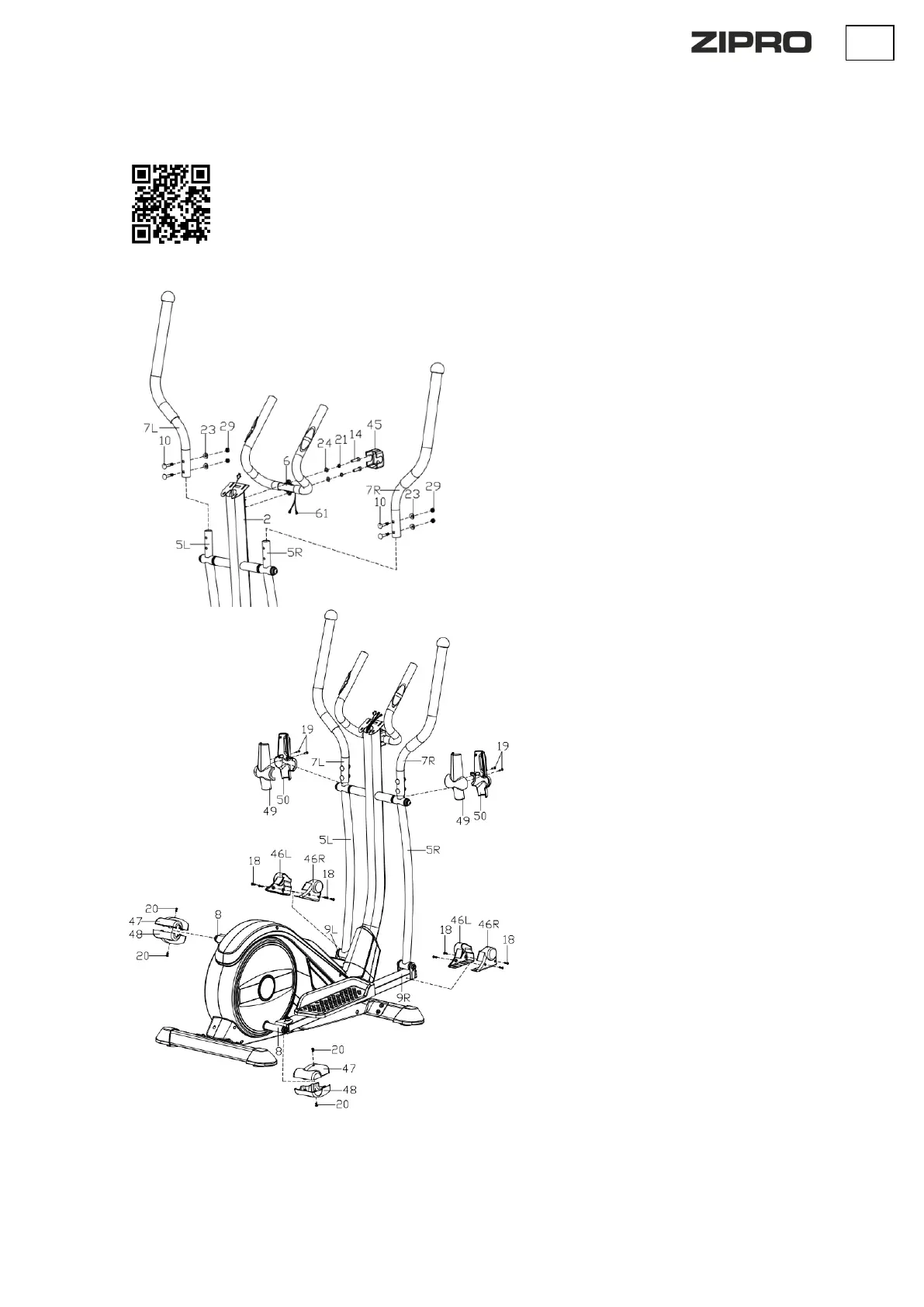

PASUL 4.
a. Montați mânerele stânga și dreapta (5L/R) pe
brațul mânerelor stânga și dreapta (5L/R) folosind
șuruburile (10), șaibele arc (23) și piulițele (29).
b. Scoateți cablurile de măsurare a impulsurilor
(61) de pe volan (6) prin coloana de direcție (2).
c. Montați ghidonul (6) pe coloana de direcție (2)
cu șuruburile (14), șaibele cu arc (21) și șaibele
plane (24), așa cum se arată.
Remontați capacul volanului (45).
PASUL 5.
Montați și strângeți capacul brațului mânerului
(49, 50) cu șuruburile (19).
Montați și fixați capacul pedalei din față (46L/R) cu
șuruburi (18).
Montați și strângeți capacul pedalei din spate (47,
48) cu șuruburile (20).
