Zipro Wave White - Page 72

72
CZ
17
Šestihranný šroub M10x55
2
49
Kryt ramena vidlice
2
18
Šroub Phillips ST4.2x18
12
50
Kryt ramena vidlice
2
19
Šroub Phillips ST3.5x13
4
51
Stavěcí příložka
4
20
Křížový šroub M5x10
4
52L/R
Krytka základny
2xL/R
21
Podložka pružná D8
16
53
Trubice rukojeti
4
22
Podložka pružná D10
4
54
Plastový kryt nápravy
6
23
Pružná prohnutá podložka Φ8xΦ20x2xR30
6
55
Průchodka
4
24
Plochá podložka D8xΦ16x1.5
22
56
Trubice otočného šroubu
4
25
Plochá podložka 10.5xΦ20x2
6
57
Přepravní kolo
2
26
Plochá podložka D12xΦ24x1.5
2
58
Křížový šroub M5x10
4
27
Podložka ve tvaru D ΦO28xΦI16.2x14xB5
4
59
Počítač
1
28
Vlnitá podložka Φ17xΦ23x0.3
4
60
Pulzní snímač
2
29
Nylonová matice M8
12
61
Drát pulzního snímače
2
30
Nylonová matice M10
4
62
Drát senzoru
1
31
Vnější šestihranná matice M10
4
63
Prodlužovací vodič snímače
1
32
Ozdobný kryt základny
4
NÁVOD NA MONTÁŽ
POZOR! Během montáže dodržujte následující kroky a používejte nářadí připojené k výrobku.
Na montování zařízení připravte místo příslušné velikosti. Vzhledem k velké hmotnosti některých části se doporučuje, aby montáž prováděly dvě osoby.

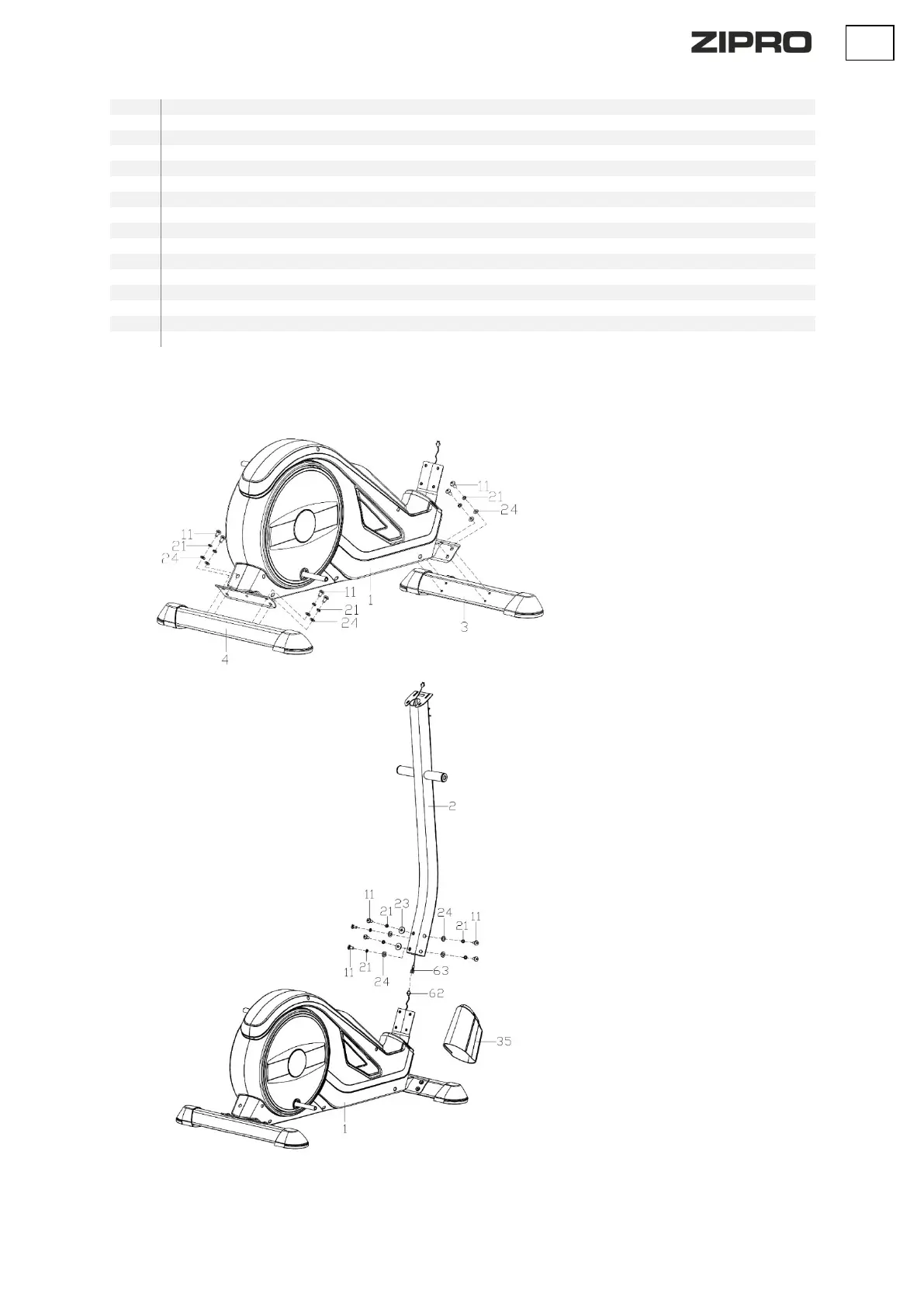

KROK 1.
Připevněte zadní patku (4) a přední (3) k
hlavnímu rámu (1) použijte ploché podložky
(24), pružné podložky (21) a šrouby (11).
POZOR! Před instalací podstavec odstraňte
plastový nebo lepenkový přepravní zámek,
pokud existuje.
POZOR! Přední podstavec má transportní
kolečka.
KROK 2.
Založte kryt (35) na stĺp riadidla (2).
Spojte kabel počítače (63) se spojovacím
kabelem (62).
Vložte přední představec (2) do hlavního rámu
(1) a přišroubujte pomocí šroubů s vnitřním
šestihranem (11) s pružnými podložkami (21),
obloukovými podložkami (23), plochými
podložkami (24).
