Zipro Wave White - Page 83

83
SK
12
Inbusová skrutka M8x38xL12
2
44
Záslepka riadidla
2
13
Inbusová skrutka M10x20
4
45
Kryt riadidla
1
14
Šesťhranná skrutka M8x30
2
46L/R
Predný kryt podstavcov pedálov
2xL/R
15
Šesťhranná skrutka Φ12xM10x80
2
47
Zadný kryt podstavcov pedálov
2
16
Šesťhranná skrutka M8x30
6
48
Zadný kryt podstavcov pedálov
2
17
Šesťhranná skrutka M10x55
2
49
Kryt ramena rukoväte
2
18
Skrutka Phillips ST4.2x18
12
50
Kryt ramena rukoväte
2
19
Skrutka Phillips ST3.5x13
4
51
Vyrovnávajúci nadstavec
4
20
Krížová skrutka M5x10
4
52L/R
Krytka základne
2xL/R
21
Pružinová podložka D8
16
53
Hrdlo rukoväte
4
22
Pružinová podložka D10
4
54
Plastový kryt nápravy
6
23
Oblúková podložka Φ8xΦ20x2xR30
6
55
Hrdlo
4
24
Plochá podložka D8xΦ16x1.5
22
56
Hrdlo otočnej skrutky
4
25
Plochá podložka 10.5xΦ20x2
6
57
Prepravné koleso
2
26
Plochá podložka D12xΦ24x1.5
2
58
Krížová skrutka M5x10
4
27
Podložka v tvare D ΦO28xΦI16.2x14xB5
4
59
Počítač
1
28
Vlnitá podložka Φ17xΦ23x0.3
4
60
Snímač impulzov
2
29
Nylónová matica M10 M8
12
61
Drôt snímača impulzov
2
30
Nylónová matica M10 M10
4
62
Drôt snímača
1
31
Vonkajšia šesťhranná matica M10
4
63
Predlžovací vodič snímača
1
32
Ozdobný kryt základne
4
NÁVOD NA MONTÁŽ
POZOR! Počas montáže dodržiavajte nasledujúce kroky a používajte náradie pripojené ku výrobku. Na montovanie zariadenia pripravte miesto príslušnej
veľkosti. Vzhľadom ku veľkej hmotnosti niektorých prvkov sa odporúča, aby montáž vykonávali dve osoby.

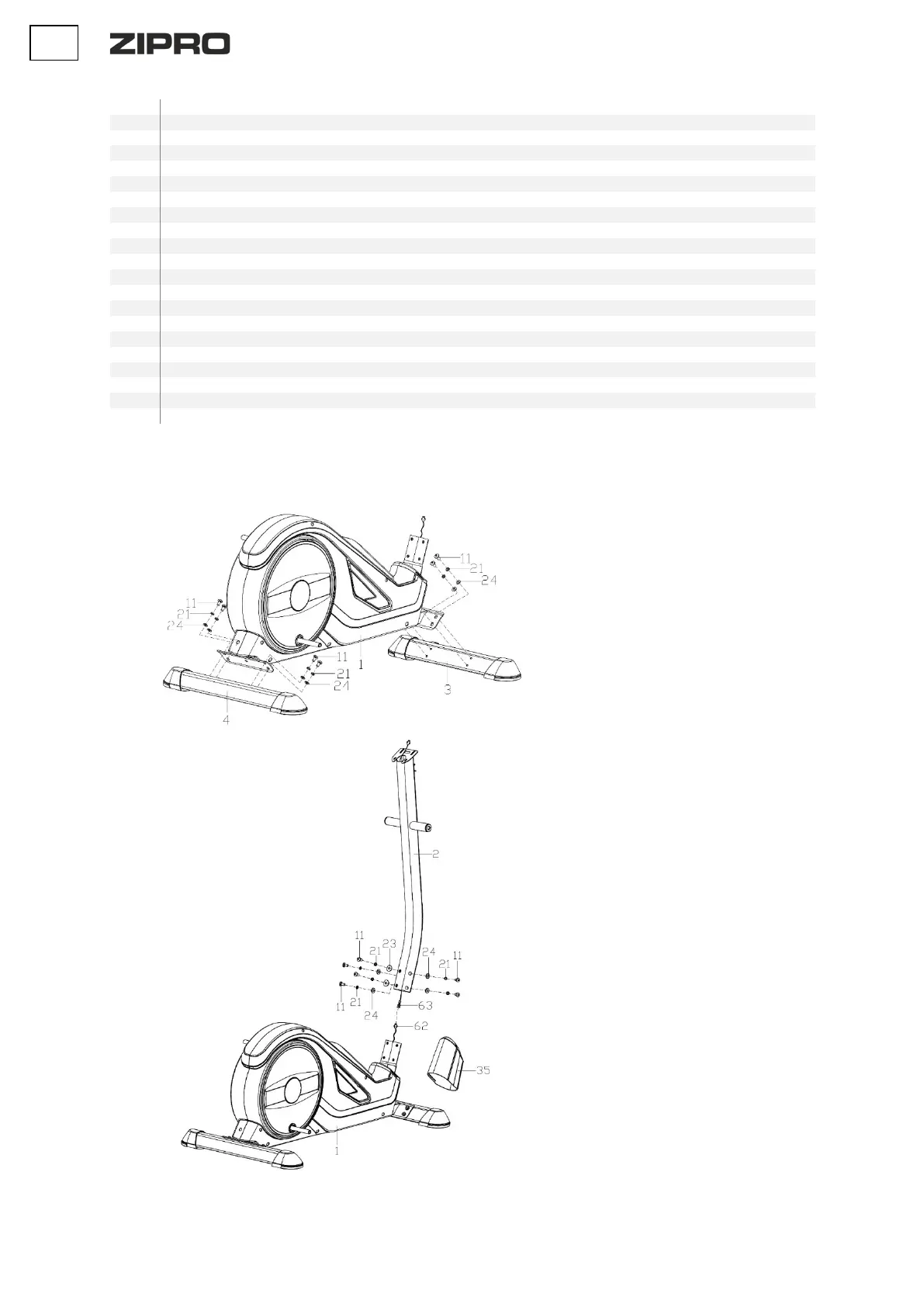

1. KROK
Namontujte zadný (4) a predný (3) podstavec k
hlavnému rámu (1), použite ploché podložky (24),
pružinové podložky (21) a skrutky (11).
POZOR! Pred inštaláciou podstavcov odstráňte
plastový alebo kartónový prepravný zámok, ak je
prítomný.
POZOR! Prední podstavec má transportné
kolieska.
2. KROK
Založte kryt (35) na stĺp riadidla (2).
Spojte kábel počítača (63) a spojovací kábel (62).
Namontujte predný stĺpik (2) na hlavnom ráme (1),
použite inbusové skrutky (11), pružné podložky
(21), oblúkové podložky (23) a ploché podložky
(24).
