Zoning KSP - Quick Start Installation Guide; Connect System Components; Select Number of Zones; Program Thermostats

V. 03.12
INSTALACIÓN RÁPIDA / INSTALLATION RAPIDE / INSTALLAZIONE RAPIDA / QUICK START
(Solo instalación tipo zonificación / Only zoning type installation)
1. CONECTAR todos los componentes del sistema.
 Compuertas de zona. Salidas 1 a 6. (Rojo +, negro -).
 Sonda de retorno de aire: Salida NTC (o dejar la resistencia equivalente).
 Conexionar la máquina: Relés Y, G. Solicitar esquema a MADEL.

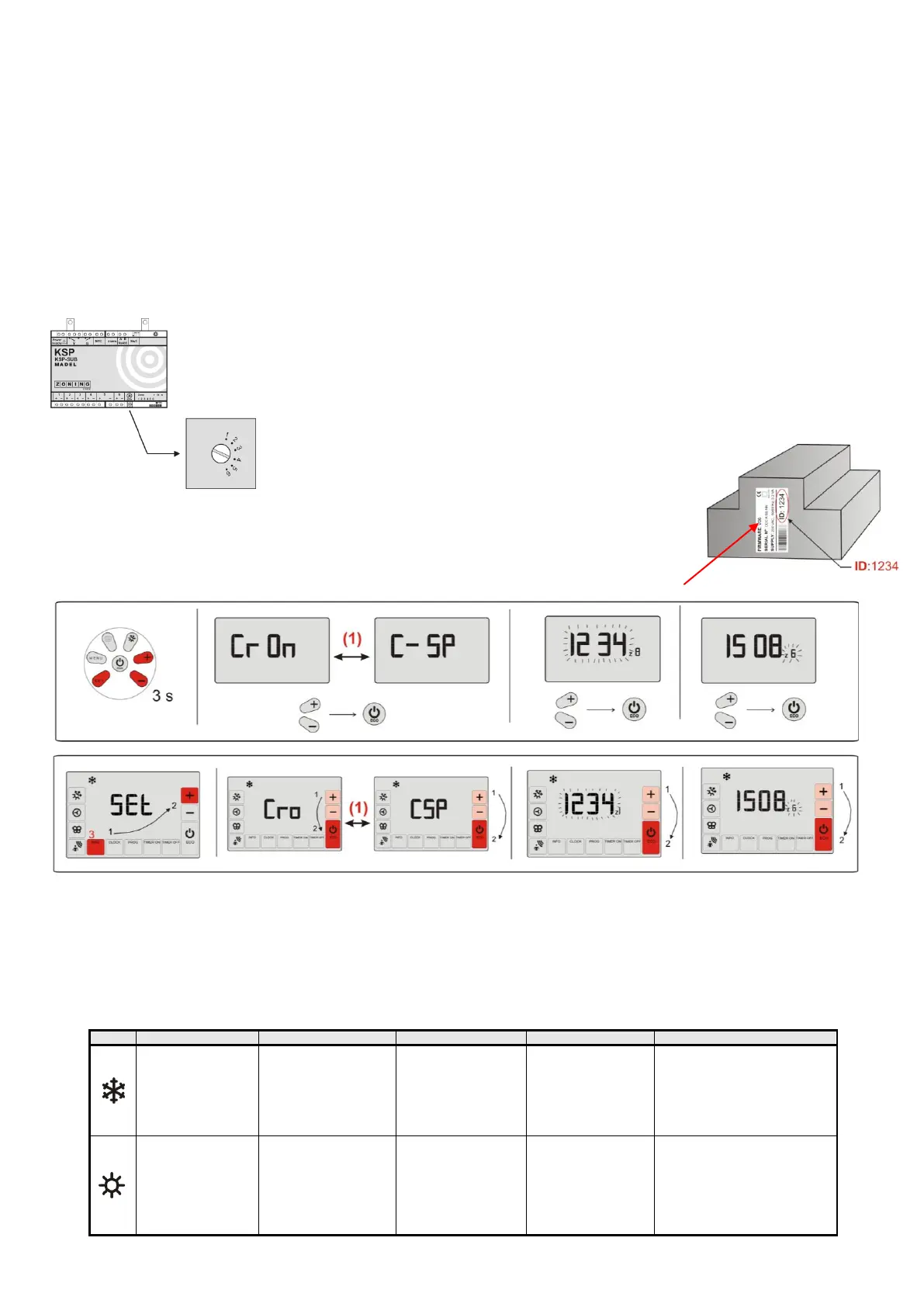

2. SELECCIONAR EL NÚMERO DE ZONAS: Alimentar la central de control 230 VAC en el conector Power Supply, y configurar en la centralita según
esquema adjunto. Con un destornillador fino girar el switch rotativo y posicionar en el número de zonas que se quiere seleccionar.
3. PROGRAMAR LOS TERMOSTATOS. La primera vez que se insertan las pilas se accede directamente al modo
de programación. En el caso de no acceder automáticamente a la configuración o de quererse modificar, se debe
entrar en modo SETUP (con el termostato encendido) mediante la las combinaciones de teclas que muestran las
figuras.
4. PUESTA EN MARCHA / MISE EN ROUTE / ACCENSIONE / START UP
1
2
3
4
5
Seleccionar 15ºC en
todos los termostatos
Sélectionner 15ºC en tous les
thermostats
Selezionare 15°C su ciascun
termostato
Switch all the thermostats to
15 ºC.
Comprobar que todas
las rejillas abren
Vérifier que tous les clapets
ouvrent
Controllare che tutte le serrande si
aprano
Verify that all the dampers open
Esperar que arranque
la máquina en frío
Attendez que la machine se
mette en marche en mode froid
Aspettare accensione macchina
in modalità freddo
Wait until the AHU strart up in
cooling mode
Seleccionar 35ºC en
todos los termostatos
Sélectionner 35ºC en tous les
thermostats
Selezionare 35°C su ciascun
termostato
Switch all the thermostats to
35 ºC
Comprobar que todas las rejillas
cierran y para la máquina
Vérifier que tous les clapets ferment et le
système s'arrête
Controllare che tutte le serrande si chiudano e
si spenga la macchina
Verify that all the dampers close and the AHU
stops
Seleccionar 35ºC en
todos los termostatos
Sélectionner 35ºC en tous les
thermostats
Selezionare 35°C su ciascun
termostato
Switch all the thermostats to
35 ºC.
Comprobar que todas
las rejillas abren
Vérifier que tous les clapets
ouvrent
Controllare che tutte le serrande si
aprano
Verify that all the dampers open
Esperar que arranque
la máquina en calor
Attendez que la machine se
mette en marche en mode
chaud
Aspettare accensione macchina
in modalità caldo
Wait until the AHU strart up in
heating mode
Seleccionar 15ºC en
todos los termostatos
Sélectionner 15ºC en tous les
thermostats
Selezionare 15°C su ciascun
termostato
Switch all the thermostats to 15
ºC.
Comprobar que todas las rejillas
cierran y para la máquina
Vérifier que tous les clapets ferment et le
système s'arrête
Controllare che tutte le serrande si chiudano e
si spenga la macchina
Verify that all the dampers close and the AHU
stops
BRANCHER tous les éléments du système:
 Clapets de zone. Sorties 1 a 6. (Rouge +,
noir -).
 Sonde de reprise de l'air: Sortie NTC (o
laissez la résistance équivalent)
 Brancher la machine: Relais Y, G.
Demandez le schéma à MADEL
COLLEGARE tutti i componenti del sistema
 Serrande di zona. Uscite da 1 a 6 (rosso +,
nero -).
 Sonda aria di ripresa: uscita NTC 1(o
lasciare la resistenza).
 Unità trattamento aria: relè Y, G. Chiedere
schema a MADEL.
WIRE all the components of the system
 Zone dampers. Outputs 1 to 6 (red+,
black -)
 Air return sensor (S1): output NTC (or
keep the resistance).
 Air Handling Unit: relay Y, G. Ask for wiring
diagram to MADEL
PROGRAMMER LES THERMOSTATS. Lorsque
vous insérez les piles pour la première fois, vous
accédez directement au menu de configuration. Si v
ous n'entrez pas automatiquement dans la
configuration ou si vous souhaitez la modifier, entrez
en mode SETUP (avec le thermostat allumé) avec la
combinaison de touches indiquée dans le schéma.
PROGRAMMARE I TERMOSTATI. La prima volta che si
inseriscono le batterie si accede direttamente alla
modalità programmazione. Nel caso ciò non accada,
oppure se si desidera modificare le precedenti
impostazioni, si può accedere a tale modalità (a
termostato ACCESO) mediante la combinazione dei tasti
riportata in figura.
THERMOSTAT CONFIGURATION. The first time
batteries are inserted, the configuration menu is
directly accessed. Where configuration is not
automatically accessed or where it is to be modified,
enter SETUP mode (with the thermostat on) by
pressing the combination of buttons shown in the
figure.
SELECT NUMBER OF ZONES: Power the control panel to 230 VAC in the Power supply terminal and
follow the figure below to configure. With a screwdriwer rotate the rotary switch and select the desired
number of zones.
SÉLÉCTIONNER LE NUMERO DE ZONES : Alimenter la platine de contrôle à 230 VAC en la borne Power
Supply, et configurer selon le schéma suivant. Au moyennant d’un tournevis tourner le sélecteur rotatoire et
choisir le numéro à contrôler.
SELEZIONARE IL NUMERO DI ZONE : Alimentare la centralina 230 VAC nel connettore Power supply e
configurare come da schema seguente. Con un cacciavite girare lo switch e settare il numero di zone che se
desidera selezionare.
1. Entrar en modo SET-UP
2. Seleccionar modo Cron / C-SP (1)
Cron: Habilita programación semanal.
C-Sp: Sin programación semanal
3. Insertar Nº de identificación
Ver ID en etiqueta de la central de control
4. Seleccionar el Nº de zona
KARESS
CRONO
