Cronotermostato ZOE
v 0.V 09/170 TAGBASE 3
ES
A Presentación del sistema
Los cronotermostatos ZOE están diseñados para funcionar
conjuntamente con las centrales de control ZONING
SYSTEM, para controlar la temperatura de hasta 6 zonas
independientes.
El cronotermostato ZOE se comunica con la central de
control. La central gestiona una o varias compuertas
motorizadas (que regulan el flujo de aire), así como el
arranque y paro del equipo de climatización, que
proporciona el flujo de aire.
B Características técnicas
Termostato ZOE
• Alimentación 2 baterías 1,5 V LR06 AA (alcalinas)
• Autonomía media 1 año (o superior). Las baterías se
suministran con el equipo
• Testigo desgaste de pilas.
• Frecuencia portadora (Banda ISM, norma I-ETS 300-
220): 433.34 MHz (Opcional: 434.92 MHz)
• Alcance medio: 50 m en campo libre, 20 m en el hábitat
• Temperatura de funcionamiento: 0ºC a 55ºC
• Temperatura de almacenamiento: -10 ºC a 60 ºC
• Rango de Humedad: 10-90% (sin condensación)
• Fijación mural mediante tornillos (suministrados)
• Índice de protección: IP 20
• Sonda de temperatura NTC10K. Precisión 0,1ºC
• Histéresis de control configurable +/-0,2 a 0,5ºC
• Precisión de regulación CA según norma EN15500.
CA=0.3 (Test repport CLMS17-741. CSTB)
• Modo ECO económico (variación de la temperatura de
consigna en ±3ºC)
• Protección anti-hielo para T<7ºC+/-3ºC
• Dimensiones (LxHxZ): 70x110x19 mm
• Peso 0,13 kg (con pilas)
Central de control (regulador de función prefijada)
• Alimentación 230 VAC/ 50-60 Hz
• Consumo ZITY: 6 VA
• Alcance medio Radio: 50 m en campo libre, 20 m en el
hábitat. Antena externa orientable.
• Frecuencia 434,33 MHz (Opcional: 433,92 MHz). Ciclo
de trabajo <10%
• Para instalaciones a una altura hasta 2000 m del nivel
del mar. Receptor, CAT II.
• Salidas relé 230 VAC/5A (carga máxima: 5A, cos φ =1)
• Índice de protección: IP 20
• Protección aislamiento eléctrico, CAT II
• Temperatura de funcionamiento: 0 ºC a 55ºC
• Temperatura de almacenamiento: -10 ºC a 60 ºC
• Dimensiones (LxHxZ): 160x90x65 mm
• Peso 0,5 kg
Por medio de la presente MADEL ATD declara que los
equipos ZOE / KRCPLUS / KSP / KFCPLUS / ZITY
cumplen con los requisitos esenciales y cualesquiera otras
disposiciones aplicables o exigibles de disposiciones de
las Directivas 2014/35/UE LVD, 2014/30/UE EMC y 2014/
53/UE RED, 2011/65/UE ROHS, 2001/95/CE Seguridad
general de productos, 2012/19/UE RAEE y Reglamento
1907/2006 REACH.
C Ubicación de los termostatos (fig. 1)

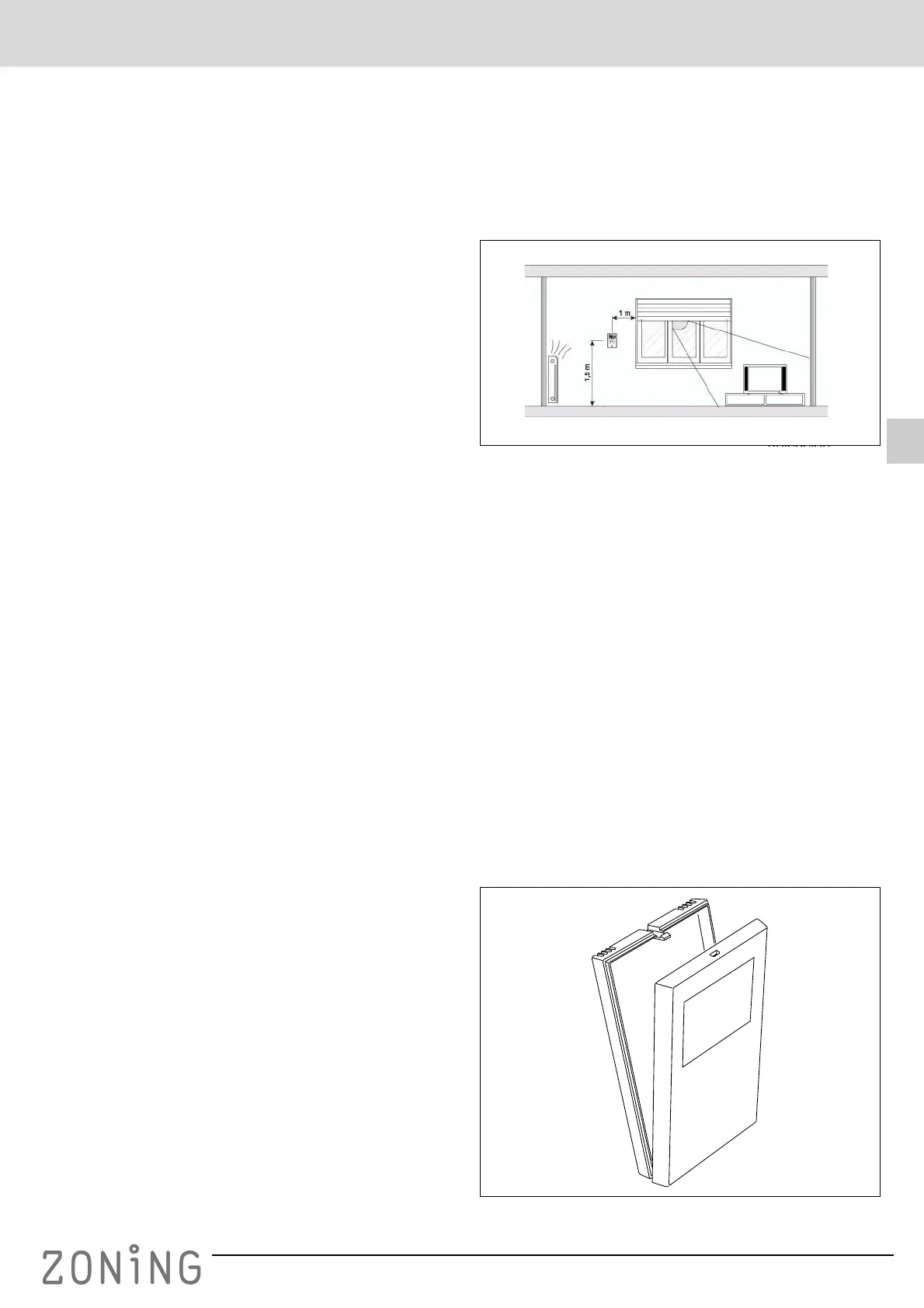

Fig. 1 Ubicación de los termostatos
• Ubique cada termostato en un lugar significativo de la
estancia.
• Posicione a una altura aproximada de 1.5 m, evitando
las fuentes de calor directas y las corrientes de aire no
deseadas.
• Evite situar los termostatos cerca de masas metálicas y
elementos conductores.
Los cronotermostatos ZOE se alimentan mediante pilas,
por lo que no es necesario realizar conexiones.
D Cambio de pilas (fig. 2)
Cuando en el display del termostato aparece el indicador
de falta de batería, dispone aproximadamente de 2
semanas para realizar el cambio.
• Extraiga la tapa frontal del termostato, pulsando la
lengüeta de la parte superior con una herramienta de
punta fina.
• Cambie las pilas, para una mayor duración utilice pilas
del tipo alcalino (LR06 AA).
Fig. 2 Cambio de las pilas
