Zotac ZBOX C NANO Series

37
POR

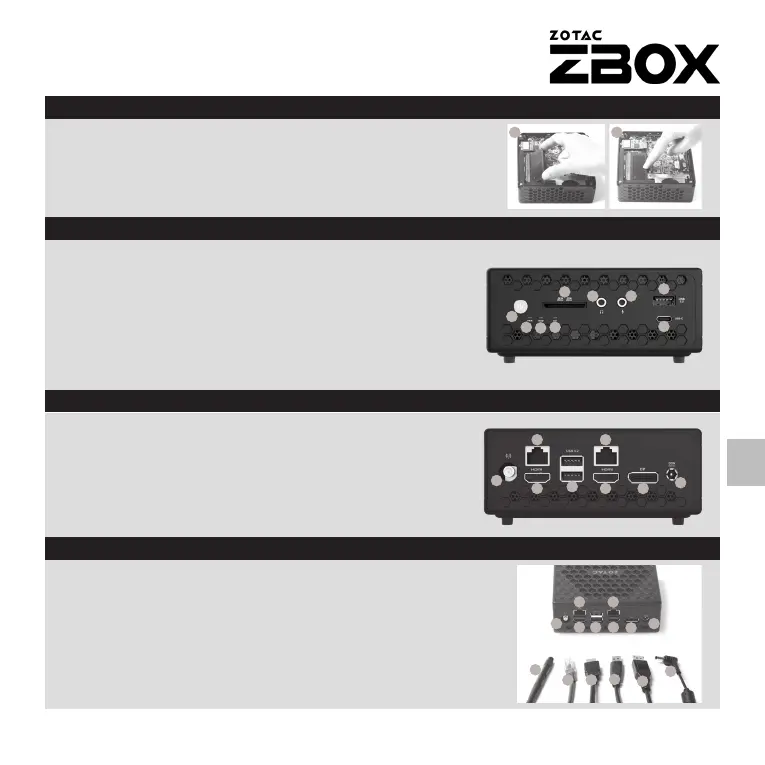

1. Localize as ranhuras de memória SO-DIMM e introduza um
módulo de memória SO-DIMM na ranhura num ângulo de 45
graus.
2. Pressione cuidadosamente o módulo de memória até encaixar
no devido lugar através dos braços da ranhura de memória.
INSTALAR MÓDULOS DE MEMÓRIA
CONFIGURAR O ZOTAC ZBOX NANO
PAINEL FRONTAL
PAINEL TRASEIRO
1. Botão ligar/desligar
2. LED de PWR
3. LED de SATA
4. LED de WiFi
5. Leitor de cartões de memória (SD/SDHC/SDXC)
6. Tomada de auscultadores/saída de áudio
7. Tomada de microfone
8. Porta USB 3.2
9. Porta USB Type-C
1. Ligação de uma antena Wi-Fi
2. Ligação a uma rede doméstica com fios
3. Ligação a um ecrã HDMI
4. Ligação a dispositivos USB 3.2
5. Ligação a um monitor DisplayPort
6. Ligação do transformador e iniciação do sistema
1. Conector de antena WiFi
2. Portas LAN (RJ45)
3. Portas HDMI
4. Portas USB 3.2
5. Porta de exibição
6. Entrada de alimentação (19 V DC)
2
1
1
2
4
6
3 5
2
3
1
2
3
4
5
6 7
8
9
2
3
4
5
6
1
1
2
3 4
5
6
2
3
