Zummo Z40 - Install CPU Protection and Top Cover

INSTRUCCIONES/ INSTRUCTIONS
27

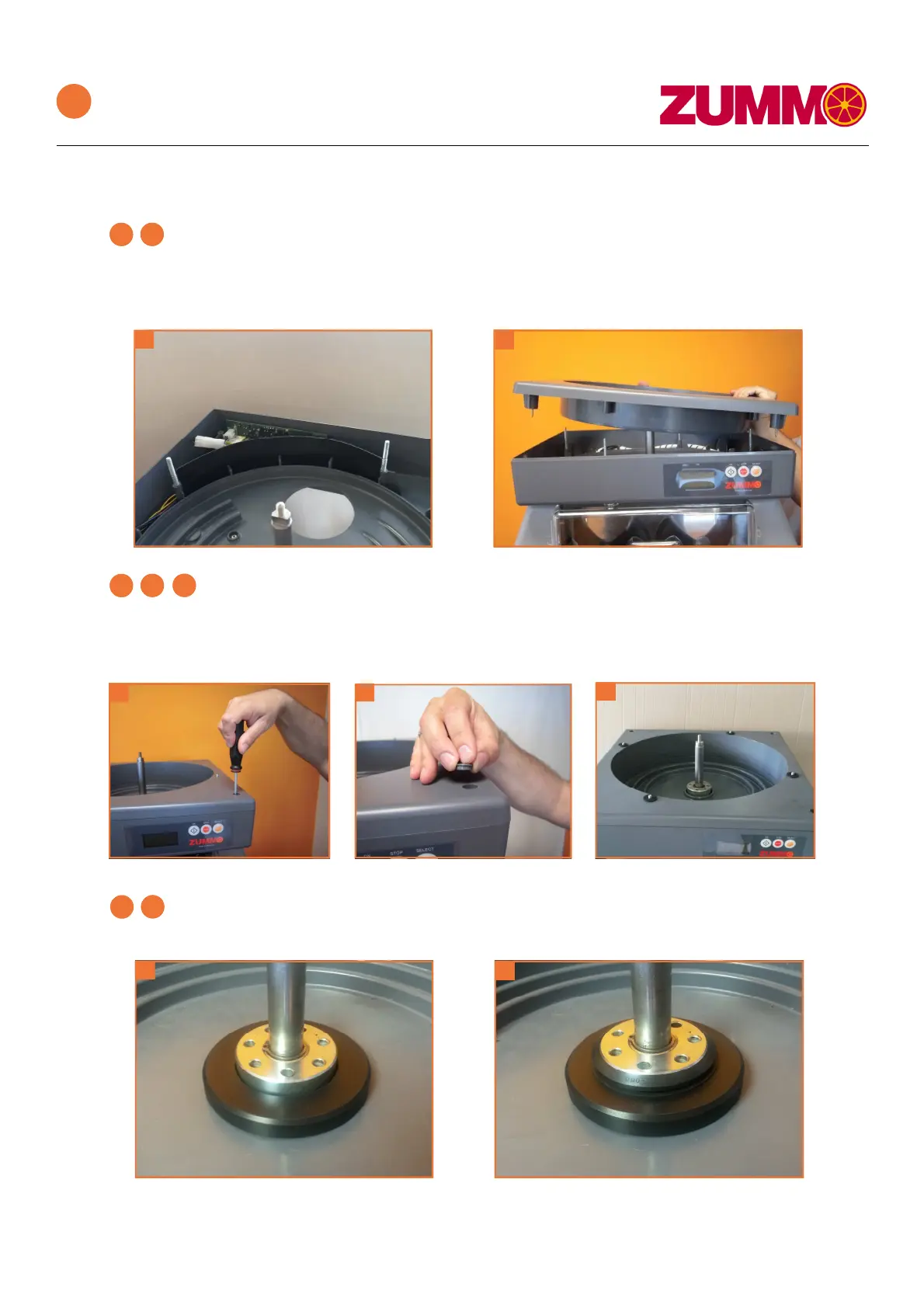

Monte la protección placa como se observa en la imagen y luego monte la tapa pista tolva.
Tenga cuidado de no pellizcar el cableado.
Assemble the cpu protection as you can see in the picture and then assemble the lid hop-
per track. Be careful you don’t pinch the wires.
T +34 961 301 246 | F +34 961 301 250 | zummo@zummo.es | Cádiz, 4 . 46113 Moncada. Valencia. Spain | www.zummo.es
28
Coloque los 4 tornillos y los 4 tapones. Luego añada en cada esparrago una arandela
techo Z40 y finalmente monte las 4 tuercas tolva.
Screw the 4 bolts and put the 4 grey plugs. Then add to each bolt a Z40 top washer
and finally screw in the 4 hopper nuts.
32
Sitúe el cierre superior techo y monte el retén.
Place the upper protective cover and assemble the ring gasket.
33
27
28
29 30
31
32
33
29 30 31
Z40
SPLASHPROOF INSTRUCTIONS
011315/02
