Zycoo X10 - Device Information Display

以太网接口+PoE
SPEAKER
NO COM NC
+
-
LED2 KEY2
-
+ +
-
LED1
+
-
KEY1
R+ R- L+L-
-
+
RELAY DIN
3.5mm音频接口输入
3.5mm音频接口输出
左声道输出正极
左声道输出负极
右声道输出负极
右声道输出正极
按键1开关正极
按键1开关负极
按键1指示灯负极
按键1指示灯正极
按键2开关正极
按键2开关负极
按键2指示灯负极
按键2指示灯正极
数字电平输入负极
数字电平输入正极
干接点信号常闭输出
干接点信号公共端输入
干接点信号常开输出
ETH0+POE
ETH1
SYS
PWR
DC 12V
VOL-VOL+RST
直流电源接口
恢复出厂设置按键
音量调节加
音量调节减
电源指示灯
系统指示灯
以太网接口
接地端

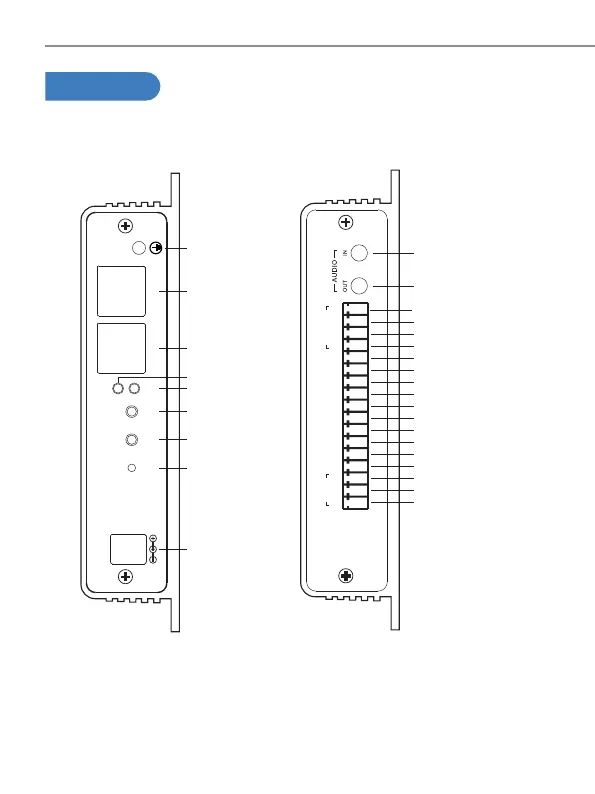

接口介绍
5
