INGRESSI

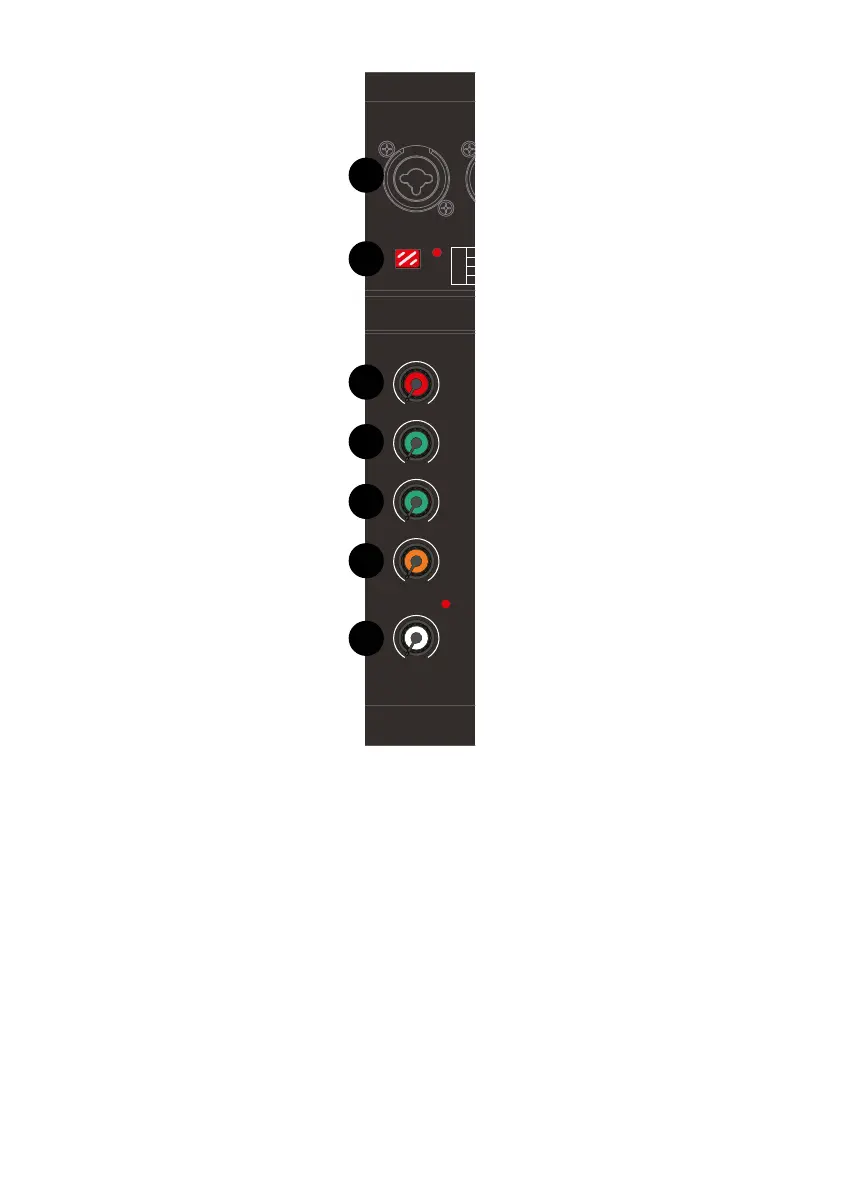

1) Ingresso MIC/LINE
Per il collegamento di un mi-
crofono tramite connessione
XLR o per il collegamento di
sorgenti audio con connessio-
ni Jack sbilanciate.
2) Alimentazione phantom
Attiva la tensione 48V sui
canali microfonici per l’ali-
mentazione dei microfoni che
richiedono la phantom power.
3) GAIN.
Regola il livello in ingresso
del canale. Se il livello è trop-
po alto l’indicatore di picco si
illumina.
4) ALTI.
Controllo di equalizzazione
per le alte frequenze +/-15dB
@ 12KHz.
5) BASSI.
Controllo di equalizzazione
per le basse frequenze +/-
15dB @ 80Hz.
6) FX.
Controlla la quantità di
segnale che va dal canale
all’unità multi effetto. Sul
cnale stereo i due bus L ed R
vengono sommati in mono.
7) LIVELLO.
Regola il volume del singolo
canale.
INPUTS
1) MIC input.
For connecting a microphone
via XLR connection.
For connecting audio sources
with unbalanced Jack con-
nections.
2) Phantom power
provide 48V power to MIC
input for the microphones
that need it.
3) GAIN.
Adjust the channel input le-
vel. If the level is too high, the
peak indicator lights up.
4) HIGH.
Equalization control for
high frequencies +/- 15dB @
12KHz.
5) LOW.
Equalization control for low
frequencies +/- 15dB @ 80Hz.
6) FX.
Check the amount of signal
going from the channel to the
multi-effect unit. On the ste-
reo channel the two buses L
and R are summed in mono.
7) LEVEL.
Adjust the volume of the sin-
gle channel.
LEVEL
PARAMETER
DSP SELECT
MODE
DIGITAL MP3 PLAYER
EQ
POWER
GAIN
PHANTOM
+48V
HI
LOW
AUX
FX
PEAK
PEAK PEAK
MIN MAX
MIN MAX
MIN MAX
MIN MAX
-15 +15
-15 +15
0 10
0 10
0 10 0 10 0 10 0 10
+6
+3
0
-3
-10
1
1
2
FX PHONES MAIN
MAIN
L R
R
AUX
3/4
USB
3/4
REC
L /
MONO
MIC / LINE
MIC / LINE
01 HALL1
02 HALL2
03 ROOM1
04 ROOM2
05 REVERB + DELAY
06 125 mS DELAY
07 175 mS DELAY
08 225 mS DELAY
09 285 mS DELAY
10 560 mS DELAY
11 860 mS DELAY
12 1000 mS DELAY
13 1400 mS DELAY
14 800 mS PINGPONG DELAY
15 1000 mS PINGPONG DELAY
16 1400 mS PINGPONG DELAY
FX
1
2
3
4
5
6
7
