3M™ Overhead Projector 1600 Series ©3M 2003 7

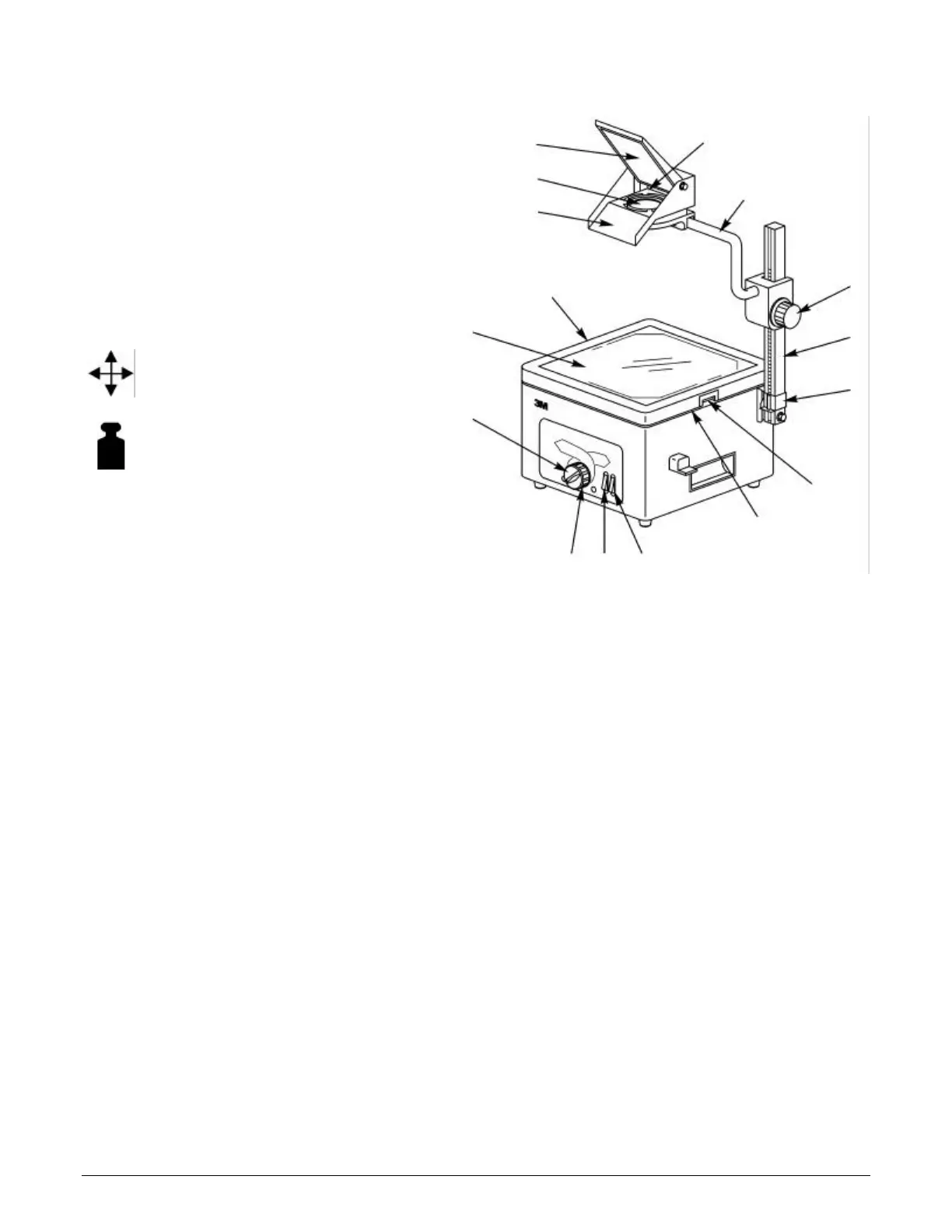

Names of Parts –
Noms des Éléments –
Nombres de Piezas
1.
Mirror
2. Lens
3. Lens Mount
4. Pivot Stop Pins
5. Support Arm
6. Focus Knob
7. Folding Post
8. Locking Sleeve
9. Top Cover Lock Lever
10. Safety Interlock
11. Dimmer Switch
12. Power Switch
13. Color Tune Dial
14. Lamp Changer
15. Glass/Fresnel Lens
16. Top Cover
1.
Miroi
r
2. Lentille
3. Monture de lentille
4. Arrêt du pivot Broches
5. Bras de soutien
6. Bouton de focalisation
7. Montant repliable
8. Manchon de fixation
9. Levier de blocage du
couvercle
10. Verrouillage de sécurité
11. Commande d'intensité
d'éclairage
12. Interrupteur
13. Sélecteur de contraste de
couleur
14. Commutateur lampe
15. Lentille en verre de Fresnel
16. Couvercle
1.
Espejo
2. Lente
3. Montar de la lente
4. Clavijas de detención de giro
5. Brazo de soporte
6. Rueda de enfoque
7. Soporte ajustable
8. Manguito de bloqueo
9. Palanca de bloqueo de la
cubierta superior
10. Bloqueo de seguridad
11. Interruptor del regulador de
luz
12. Interruptor de encendido
13. Sintonizador del color
14. Dispositivo de sustitución de
bombillas
15. Lente de cristal/Fresnel
16. Cubierta superior
13 12 11
10
9
14
15
8
7
6
5
4
2
3
1
16
545mm x 457mm x 360mm
(1608) 12.5 kg (1620, 1650) 13 kg
