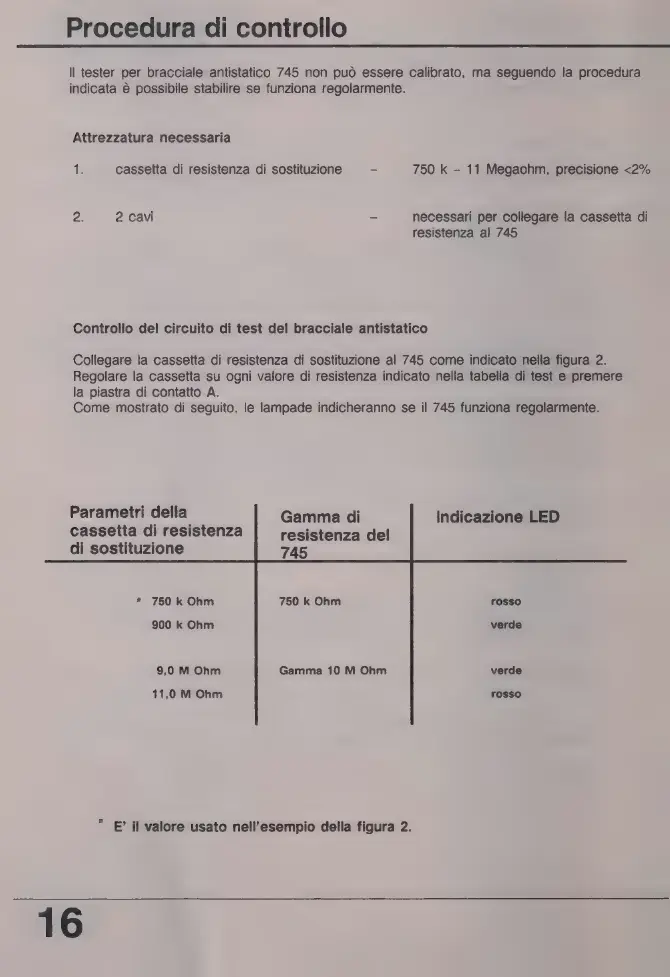

Procedura di controllo
ll tester per bracciale antistatico 745 non può essere calibrato, ma seguendo la procedura
indicata è possibile stabilire se funziona regolarmente.
Attrezzatura necessaria
de cassetta di resistenza di sostituzione - 750 k - 11 Megaohm, precisione <2%
2: 2 cavi - necessari per collegare la cassetta di
resistenza al 745
Controllo del circuito di test del bracciale antistatico
Collegare la cassetta di resistenza di sostituzione al 745 come indicato nella figura 2.
Regolare la cassetta su ogni valore di resistenza indicato nella tabella di test e premere
la piastra di contatto A.
Come mostrato di seguito, le lampade indicheranno se il 745 funziona regolarmente.
Parametri della Gamma di Indicazione LED
di sostituzione 745
* 750 k Ohm 750 k Ohm rosso
900 k Ohm verde
9,0 M Ohm Gamma 10 M Ohm verde
11,0 M Ohm rosso
*
E’ il valore usato nell’esempio della figura 2.
16
