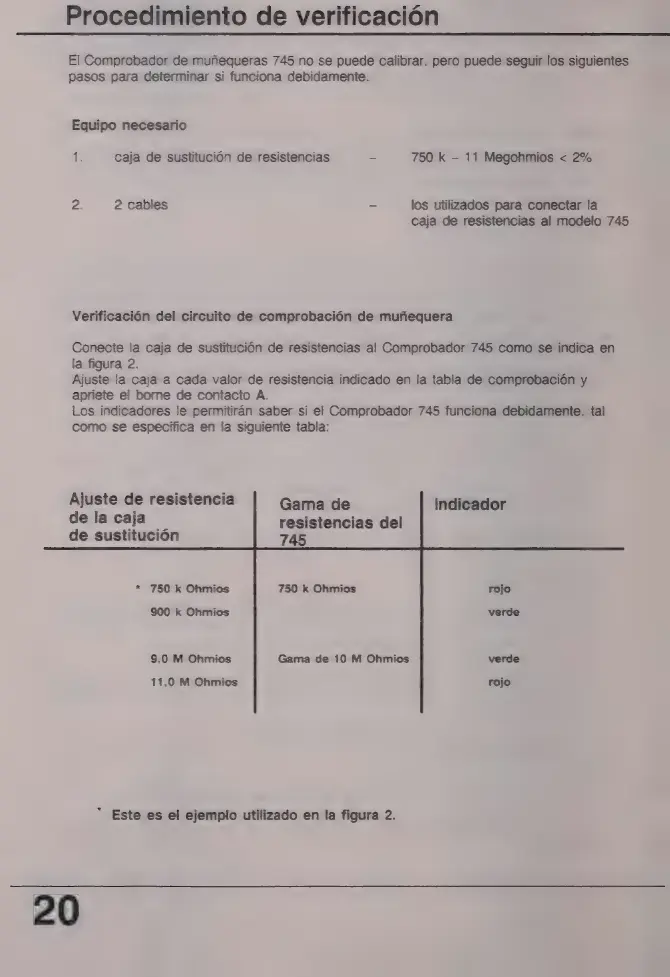

Procedimiento
de
verificaciôn
El
Comprobador
de
muñequeras
745
no
se
puede
calibrar,
pero
puede
seguir
los
siguientes
pasos
para
determinar
si
funciona
debidamente.
Equipo
necesario
RE
caja
de
sustitución
de
resistencias
-
750
k
-
11
Megohmios
<
2%
=
2
cables
一
los
utilizados
para
conectar
la
caja
de
resistencias
al
modelo
745
Verificación
del
circuito
de
comprobación
de
munequera
Conecte
la
caja
de
sustitución
de
resistencias
al
Comprobador
745
como
se
indica
en
la
figura
2.
Ajuste
la
caja
a
cada
valor
de
resistencia
indicado
en
la
tabla
de
comprobación
y
apriete
el
borne
de
contacto
A.
Los
indicadores
le
permitirán
saber
si
el
Comprobador
745
funciona
debidamente,
tal
como
se
especifica
en
la
siguiente
tabla:
Ajuste
de
resistencia
Gama
de
Indicador
de
la
caja
—
resistencias
del
de
sustitución
745
*
750
k
Ohmios
750
k
Ohmios
rojo
900
k
Ohmios
verde
9,0
M
Ohmios
Gama
de
10
M
Ohmios
verde
11,0
M
Ohmios
rojo
`
Este
es
el
ejemplo
utilizado
en
la
figura
2.
20
